一、管道元件公稱尺寸 DN

香蕉視頻app免費下載:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）

1. 定義

DN是(shi)指用于管道系(xi)(xi)統元件（包括(kuo)法蘭及墊片等(deng)零件）。的(de)字(zi)母(mu)和數字(zi)組合的(de)尺寸標識。它由字(zi)母(mu)DN和后跟無因次的(de)整數數字(zi)組成(cheng)。這個數字(zi)與(yu)端部連接(jie)的(de)內徑或(huo)外(wai)徑（用單(dan)位(wei)mm表示）等(deng)特征尺寸直(zhi)接(jie)相關(guan)。（1. 除在相關(guan)標準中另有規定，字(zi)母(mu)DN后面的(de)數字(zi)不(bu)代(dai)表測量值(zhi)，也不(bu)能用于計算目的(de)。 2. 采用DN標識系(xi)(xi)統的(de)那些標準，應給出(chu)與(yu)管道元件的(de)尺寸的(de)關(guan)系(xi)(xi)，例如DN/OD或(huo)DN/ID。）

2. DN 系列

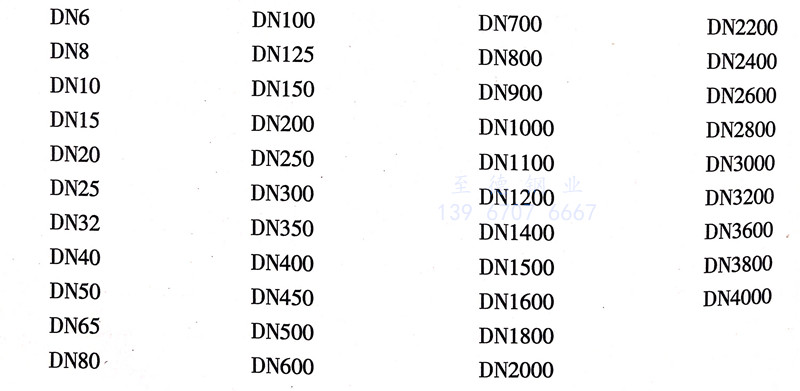

優(you)先(xian)選用的 DN 數值如下：

二、管(guan)道元(yuan)件(jian)公稱壓力 PN

管(guan)(guan)道元件公(gong)稱壓(ya)力PN應(ying)符合GB/T1048-2005《管(guan)(guan)道元件PN(公(gong)稱壓(ya)力）的(de)(de)(de)(de)定(ding)義(yi)和(he)選用》的(de)(de)(de)(de)規定(ding)。該標準(zhun)適用于(yu)使用PN標識的(de)(de)(de)(de)相關(guan)標準(zhun)中規定(ding)的(de)(de)(de)(de)管(guan)(guan)道元件。

1. 定(ding)義(yi)

PN是指與(yu)管道系統元件（包(bao)括法蘭及墊片等零件）的力學(xue)性(xing)能和(he)尺寸特(te)性(xing)相(xiang)關、用于(yu)參考的字(zi)母(mu)和(he)數字(zi)組合的標識(shi)，它(ta)由(you)字(zi)母(mu)PN和(he)后跟量綱一(yi)的數字(zi)組成(cheng)。

注：a. 字(zi)母(mu)PN后跟的數字(zi)不(bu)代表測(ce)量值，不(bu)應用于(yu)計算目的，除非(fei)在(zai)有(you)關標準中另有(you)規定。

b. 除與相關(guan)的管道元(yuan)件標準有關(guan)聯外，術語(yu)PN不(bu)具有意義。

c. 管道元件許(xu)(xu)用壓力(li)取決于元件的PN數值、材料和(he)設計以及允許(xu)(xu)工作(zuo)溫度(du)。許(xu)(xu)用壓力(li)在(zai)相應標準的壓力(li)－溫度(du)等級表中給出。

d. 具有同樣PN和(he)DN數值(zhi)的所(suo)有管道元件(jian)(jian)同與(yu)其(qi)相配的法(fa)蘭(lan)或法(fa)蘭(lan)管件(jian)(jian)應具有相同的配合尺寸。

2. PN系列

PN 數值應從以(yi)下(xia)系列選擇：

三、管路系統(tong)的圖形符號

1. 管路

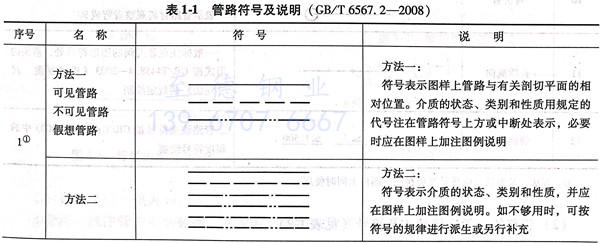

A. 管路符號(hao)及說明（見表(biao) 1-1 ）

表 1.jpg

表 1.1.jpg

B. 管路的一般連接型式及(ji)符號（見(jian)表 1-2）

表 2.jpg

C. 管路中常用(yong)介(jie)質的類(lei)別代號

①. 管路中(zhong)常用介質的類別代號(hao)見表(biao) 1-3

表 3.jpg

②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H₂O₄）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。

③. 必(bi)要時，可在(zai)類別代號的(de)右下(xia)角注上阿拉伯數(shu)字(zi)，以區(qu)別該類介質(zhi)的(de)不同狀態和性質(zhi)。

D. 管路的標注

a. 管(guan)徑

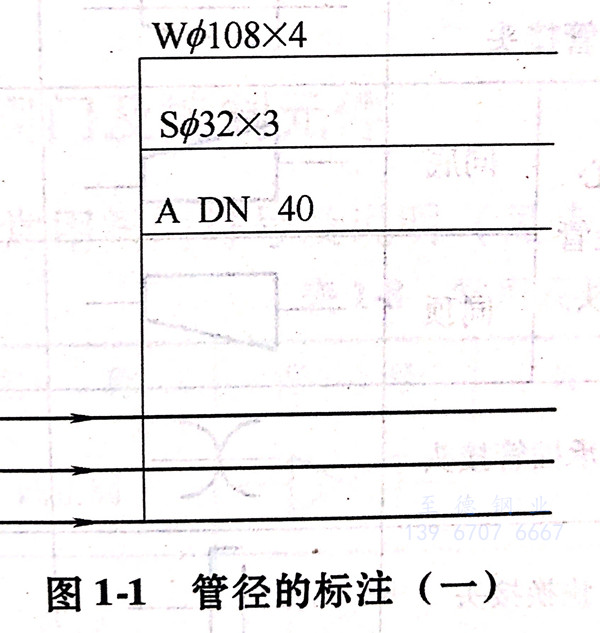

①. 對無縫鋼管(guan)或有色金(jin)屬(shu)管(guan)管(guan)路，應采(cai)用“外徑x壁(bi)厚”標注(zhu)，如φ108x4,其中(zhong)Φ 允許省略，如圖1-1所示。

圖 1.jpg

②. 對輸送水或煤氣的鋼管、鑄鐵管、塑料(liao)管等其他(ta)管路應采用(yong)公(gong)稱通徑“DN”標注，如(ru)圖1-1及圖1-2所示。

圖 2.jpg

b. 標(biao)高(gao)

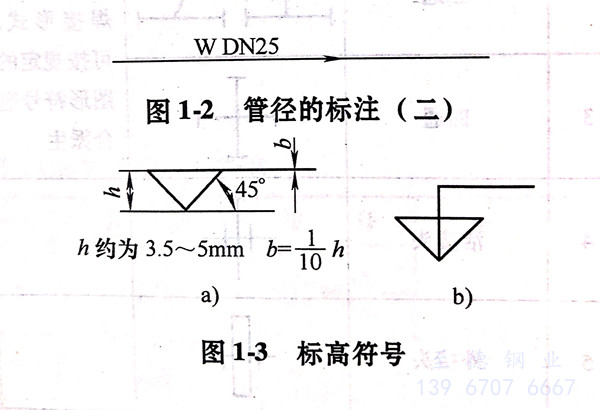

①. 標高符號(hao)一(yi)般采用圖1-3a的(de)形式。當注寫位置不(bu)夠時，也可采用圖1-3b的(de)形式。

②. 標高的單位一(yi)律(lv)為m.

③. 管路一般注管中心的(de)標高。必要時，也可注管底的(de)標高。

④. 標高(gao)一般注至(zhi)小數點(dian)以(yi)后二位。

⑤. 零點標(biao)高(gao)注成±0.00,正(zheng)標(biao)高(gao)前可不加正(zheng)號(hao)(hao)（＋），但(dan)負標(biao)高(gao)前必須加注負號(hao)(hao)（－）。

⑥. 標高(gao)一般應(ying)標注(zhu)在管路(lu)的(de)起始點、末端、轉(zhuan)彎及交點處，如圖(tu)14~圖(tu)1-8所示(shi)，如需同(tong)(tong)時(shi)(shi)表示(shi)幾個不同(tong)(tong)的(de)標高(gao)時(shi)(shi)，可按圖(tu)1-9的(de)方式標注(zhu)。

圖 4.jpg
