不銹鋼(gang)化學著(zhu)色溶液(ye)配方 9 (見(jian)表8-9)的說明(ming)
本配方由福建師范大學化學系 張(zhang)碧泉、盧兆忠(zhong)、劉祖濱(bin)、張(zhang)如勝、林志鵬、蔡濱(bin)娜(na)、吳響(xiang)妹、沈(shen)華(hua)建、范愛玉(yu)等人提出。
1. 添(tian)加(jia)劑(ji)Z-1的影響
在著色液(ye)中加入(ru)添加劑Z-1,能使(shi)不銹鋼試(shi)樣著色后的顏色光(guang)亮鮮(xian)艷。
2. 試樣
304不銹鋼
3. 不銹鋼著色電位-時間曲(qu)線

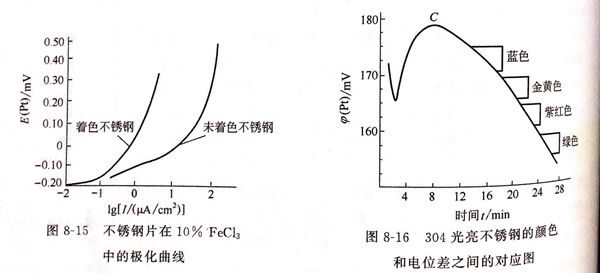

由圖8-16可(ke)見，C為起(qi)色(se)電(dian)(dian)位(wei)，開(kai)始出現(xian)黑(hei)色(se)斑痕，已形成一層引起(qi)光干涉(she)的(de)氧化膜，此后電(dian)(dian)位(wei)繼續下(xia)降，試件依(yi)次出現(xian)藍色(se)→金黃色(se)→紫(zi)紅色(se)→黃綠色(se)。起(qi)色(se)電(dian)(dian)位(wei)和各種(zhong)顏色(se)所對(dui)應(ying)的(de)電(dian)(dian)位(wei)差(cha)值稱著色(se)電(dian)(dian)位(wei)差(cha)，控(kong)(kong)制電(dian)(dian)位(wei)差(cha)即可(ke)控(kong)(kong)制氧化膜的(de)厚度，也即可(ke)控(kong)(kong)制膜的(de)色(se)彩(cai)。
4. 攪拌的影響(xiang)
在著(zhu)色過(guo)程(cheng)中，著(zhu)色液的(de)組(zu)成(cheng)和溫度并不完全均(jun)勻，必(bi)須進行(xing)攪拌和及時調整(zheng)著(zhu)色液的(de)組(zu)成(cheng)，攪拌所得顏色的(de)均(jun)勻性比不攪拌好。
5. 后處理的(de)影響(xiang)
①. 固膜(mo)處(chu)理(li)
鉻酐（CrO3) 240~250g/L 、陰極電流密度（DK) 0.5~1A/d㎡ 、亞硒酸（H2SeO3) 2.4~2.6g/L 、時間 10~15min 、溫度 50℃ 。
電解固(gu)膜處(chu)理能使氧(yang)化(hua)膜加厚，使顏色(se)變深，在(zai)接近(jin)該顏色(se)的電位(wei)差時，可提前從槽中(zhong)取出試樣(yang)，經(jing)固(gu)膜處(chu)理后(hou)達到所需的顏色(se)。
②. 封閉處理(li)
硅酸鈉（Na2SiO3) 2% 、溫度 ＞80℃ 、表面活性劑 0.5% 、時間 10min 。
封(feng)(feng)閉處理(li)可(ke)使多孔膜的耐磨性進一步提高(gao)。對(dui)于一般防(fang)腐不銹鋼(gang)，使工藝簡(jian)單化，也可(ke)不經固膜處理(li)而直接進行封(feng)(feng)閉處理(li)。
6. 著色膜的抗蝕性
圖8-17 是(shi)在(zai)3.5%氯化鈉（NaCl)溶液中動(dong)電位掃描極化曲線(xian)。由圖8-17可見，曲線(xian)I為未(wei)著(zhu)色不(bu)(bu)銹(xiu)鋼(gang)的點蝕(shi)擊穿(chuan)電位，在(zai)500mV左右，曲線(xian)II為經著(zhu)色不(bu)(bu)銹(xiu)鋼(gang)，在(zai)500~800mV之(zhi)間，曲線(xian)皿(min)為經過(guo)固(gu)膜處理后，在(zai)500~1000mV之(zhi)間。被擊穿(chuan)電位越高(gao)，不(bu)(bu)銹(xiu)鋼(gang)的抗點蝕(shi)能(neng)力越強，可見，著(zhu)色不(bu)(bu)銹(xiu)鋼(gang)比(bi)未(wei)著(zhu)色不(bu)(bu)銹(xiu)鋼(gang)的抗蝕(shi)性優良，經過(guo)著(zhu)色膜固(gu)膜處理后，其(qi)抗蝕(shi)性能(neng)又得到提高(gao)。
7. 著色膜的(de)耐鹽水腐蝕實驗
在(zai)(zai)5%氯化鈉（NaCl)溶液中連(lian)續(xu)浸漬3000h,著色膜(mo)經過固膜(mo)和(he)(he)封(feng)閉處(chu)(chu)理后(hou)(hou)的(de)不(bu)銹(xiu)鋼(gang)未變化，保持原(yuan)光(guang)澤表面。而未著色不(bu)銹(xiu)鋼(gang)片(pian)在(zai)(zai)與空氣(qi)接觸處(chu)(chu)有銹(xiu)斑出現，說明著色膜(mo)經固膜(mo)和(he)(he)封(feng)閉后(hou)(hou)抗蝕性得到提高(gao)。
