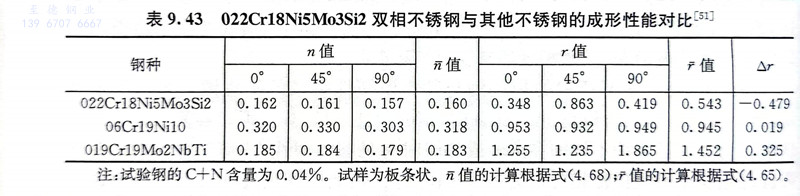

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙相(xiang)不銹鋼(gang)的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相(xiang)不銹鋼(gang)的(de)屈服強度較高，初始變形時抗力較大(da)，要施以(yi)較大(da)的(de)外力才能使(shi)其(qi)變形。雙相(xiang)不銹鋼(gang)的(de)橫(heng)向彎(wan)曲性能較差，需要較大(da)的(de)彎(wan)心直徑（d），至少d不小于2a（a為板厚）才能通(tong)過彎(wan)曲試驗，這與(yu)其(qi)較大(da)的(de)各向異(yi)性有關。

  通(tong)過F和Δr試驗說明，雙(shuang)相(xiang)鋼(gang)(gang)的(de)各向異性(xing)(xing)顯著，軋(ya)板組織中(zhong)α與γ相(xiang)呈帶狀層狀組織。雙(shuang)相(xiang)不銹鋼(gang)(gang)的(de)r值(zhi)比奧(ao)氏體鋼(gang)(gang)和鐵(tie)素體鋼(gang)(gang)低很多，故(gu)其冷成形(xing)性(xing)(xing)較差。
