熱力管(guan)道(dao)布置設計要求規范主(zhu)要有(you)以下幾點：
1. 熱力管道布置(zhi)設計原則(ze)
①. 城鎮(zhen)供熱管網的布置(zhi)應在城鎮(zhen)規劃的指導下(xia)，根(gen)據熱負荷分(fen)布、熱源(yuan)位置(zhi)、其(qi)他管道(dao)及構筑物、園林綠地、水文(wen)、地質條(tiao)件等因素，經技術經濟比較(jiao)確定。
②. 城鎮供(gong)熱管網管道的位(wei)置(zhi)應符合下列規定：
a. 城鎮道路上的(de)供熱管(guan)道應平行于道路中心線，并(bing)宜敷設在車行道以外，同一條管(guan)道應只沿街道的(de)一側敷設；
b. 穿過廠(chang)區的供熱管道(dao)應(ying)敷(fu)設在易于檢修和維護的位置；
c. 通過非建筑區(qu)的供(gong)熱管道應沿(yan)公(gong)路敷(fu)設；
d. 供熱管網選線時宜避開土質松(song)軟地區、地震斷裂帶、滑坡危險地帶以及高地下水位區等不(bu)利地段。
③. 管(guan)徑小(xiao)于(yu)或等于(yu)300mm的(de)供熱管(guan)道(dao)，可穿越建(jian)筑(zhu)物(wu)的(de)地(di)下室或用開槽(cao)施工法自建(jian)筑(zhu)物(wu)下專門敷設的(de)通行管(guan)溝內(nei)穿過。用暗挖法施工穿過建(jian)筑(zhu)物(wu)時不受管(guan)徑限制。
④. 熱力(li)(li)網(wang)管(guan)道(dao)(dao)(dao)(dao)(dao)可(ke)與自來水(shui)管(guan)道(dao)(dao)(dao)(dao)(dao)、電壓10kV以(yi)下的電力(li)(li)電纜(lan)、通信線路、壓縮(suo)空氣(qi)管(guan)道(dao)(dao)(dao)(dao)(dao)、壓力(li)(li)排水(shui)管(guan)道(dao)(dao)(dao)(dao)(dao)和(he)重油管(guan)道(dao)(dao)(dao)(dao)(dao)一起敷(fu)設在(zai)綜合(he)管(guan)溝(gou)(gou)內。在(zai)綜合(he)管(guan)溝(gou)(gou)內，熱力(li)(li)網(wang)管(guan)道(dao)(dao)(dao)(dao)(dao)應(ying)高于自來水(shui)管(guan)道(dao)(dao)(dao)(dao)(dao)和(he)重油管(guan)道(dao)(dao)(dao)(dao)(dao)，并(bing)且自來水(shui)管(guan)道(dao)(dao)(dao)(dao)(dao)應(ying)做絕熱層和(he)防(fang)水(shui)層。
⑤. 地(di)上(shang)敷設的供熱管道可與其他(ta)管道敷設在(zai)(zai)同一管架上(shang)，但應便于檢修(xiu)，且不得(de)架設在(zai)(zai)腐蝕性介(jie)質管道的下方(fang)。
2. 熱力管道敷設方式的(de)確定
管道(dao)敷(fu)(fu)設(she)(she)方(fang)式(shi)分(fen)地(di)上敷(fu)(fu)設(she)(she)和地(di)下(xia)敷(fu)(fu)設(she)(she)兩種方(fang)式(shi)。地(di)上敷(fu)(fu)設(she)(she)又分(fen)為低、中、高支架敷(fu)(fu)設(she)(she)。地(di)下(xia)敷(fu)(fu)設(she)(she)又分(fen)為直埋敷(fu)(fu)設(she)(she)和管溝敷(fu)(fu)設(she)(she)。
①. 城鎮街(jie)道上(shang)和居住(zhu)區內的(de)供熱管道宜(yi)采(cai)用(yong)地(di)下敷(fu)設(she)。當地(di)下敷(fu)設(she)困難時(shi)，可采(cai)用(yong)地(di)上(shang)敷(fu)設(she)，但(dan)設(she)計(ji)時(shi)應(ying)注(zhu)意(yi)美觀。
②. 工廠區的供(gong)熱管道，應(ying)采用地(di)上(shang)敷設。
③. 熱水供熱管道地下敷設(she)時(shi)，宜采用(yong)直埋敷設(she)。
④. 熱水或蒸汽管(guan)道采用(yong)管(guan)溝敷(fu)(fu)設(she)時(shi)，宜采用(yong)不通行(xing)管(guan)溝敷(fu)(fu)設(she)；穿(chuan)越不允(yun)許開(kai)挖檢修的地段(duan)時(shi)，應采用(yong)通行(xing)管(guan)溝敷(fu)(fu)設(she)，當(dang)采用(yong)通行(xing)管(guan)溝困(kun)難(nan)時(shi)，可(ke)采用(yong)半通行(xing)管(guan)溝敷(fu)(fu)設(she)。
⑤. 蒸汽管(guan)(guan)道采用管(guan)(guan)溝敷設困難(nan)時，可(ke)采用保(bao)溫性(xing)能良好、防水性(xing)能可(ke)靠、保(bao)護管(guan)(guan)耐腐蝕的(de)預制(zhi)保(bao)溫管(guan)(guan)直埋敷設，其設計壽命應不低于25年。
3. 管(guan)溝(gou)敷設要求

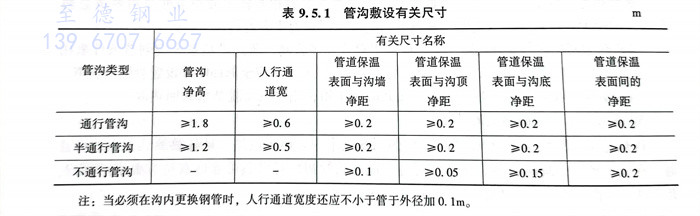

管溝敷設有關尺寸應符合表9.5.1的規定。
注：當必須在溝(gou)內更換鋼管時，人行通道寬度(du)還應(ying)不小(xiao)于(yu)管于(yu)外徑加(jia)0.1m。
工作(zuo)人員經(jing)常(chang)進入的(de)(de)通行管(guan)溝(gou)(gou)應有照(zhao)明設(she)(she)備和良好的(de)(de)通風：人員在管(guan)溝(gou)(gou)內工作(zuo)時，空(kong)氣溫度不(bu)得超過(guo)40℃．通行管(guan)溝(gou)(gou)應設(she)(she)事(shi)(shi)故人孔(kong)：設(she)(she)有蒸汽管(guan)道(dao)的(de)(de)通行管(guan)溝(gou)(gou)，事(shi)(shi)故人孔(kong)間(jian)距不(bu)應大于100m；熱水管(guan)道(dao)的(de)(de)通行管(guan)溝(gou)(gou)，事(shi)(shi)故人孔(kong)間(jian)距應不(bu)大于400m．對于整體混凝土結構的(de)(de)通行管(guan)溝(gou)(gou)，每隔200m宜設(she)(she)一個安裝(zhuang)孔(kong)。
4. 熱力管道布置(zhi)間距要求

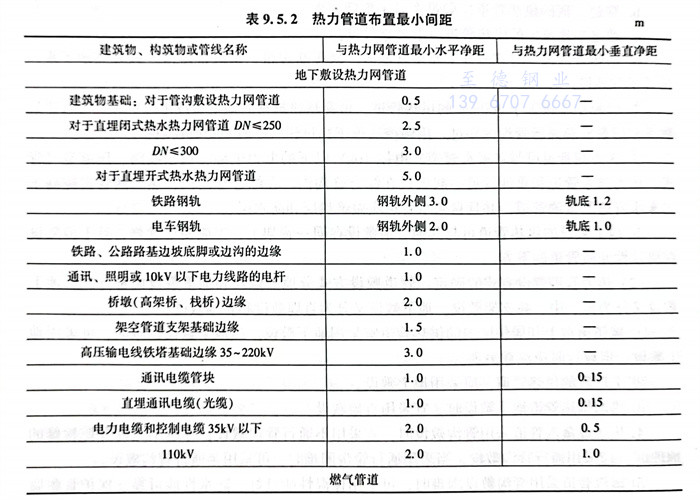

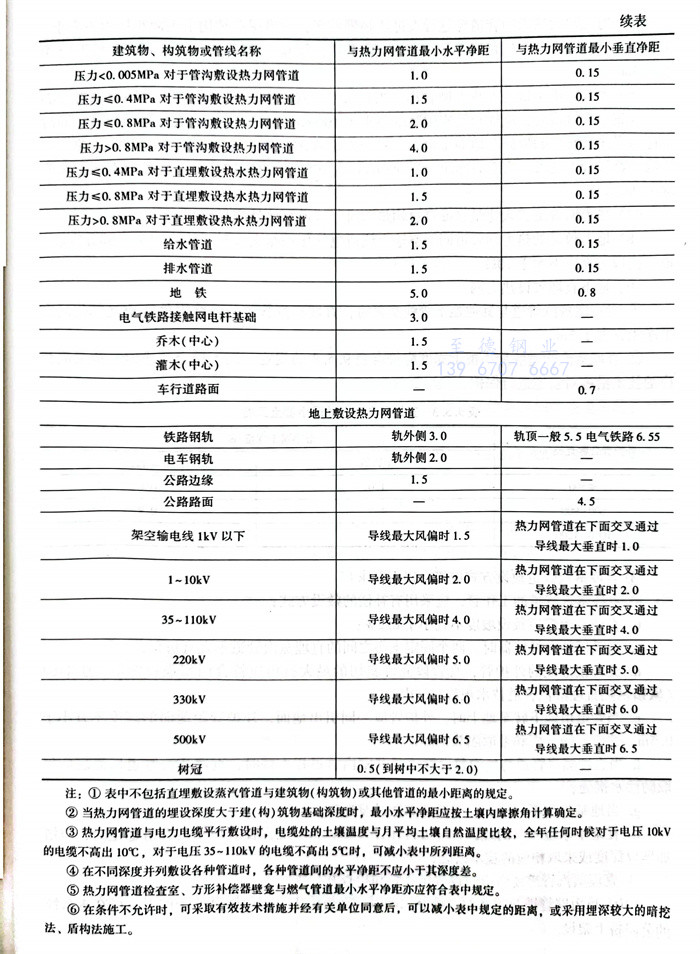

地下敷(fu)設熱力網管(guan)道(dao)的(de)管(guan)溝外表(biao)面，直(zhi)埋敷(fu)設熱水(shui)管(guan)道(dao)或地上敷(fu)設管(guan)道(dao)的(de)保溫(wen)結構(gou)表(biao)面與(yu)建筑物(wu)、構(gou)筑物(wu)、道(dao)路、鐵路、電纜、架空電線和其他管(guan)道(dao)的(de)最小水(shui)平凈(jing)(jing)距、垂直(zhi)凈(jing)(jing)距應符合表(biao)9.5.2的(de)規定。
注：①. 表中不包括直埋敷設蒸汽(qi)管道與建筑物(wu)（構(gou)筑物(wu)）或其他(ta)管道的最小距(ju)離的規定。
②. 當熱力網管道(dao)的(de)埋設深度(du)大于建（構(gou)）筑物基礎深度(du)時，最(zui)小水(shui)平凈(jing)距(ju)應按(an)土壤(rang)內摩擦(ca)角計算(suan)確定(ding)。
③. 熱(re)力網管道與電(dian)力電(dian)纜平(ping)行敷(fu)設時，電(dian)纜處的(de)土(tu)(tu)壤溫(wen)度(du)與月平(ping)均(jun)土(tu)(tu)壤自然溫(wen)度(du)比較，全(quan)年(nian)任何時候對(dui)于電(dian)壓(ya)10kV的(de)電(dian)纜不高出(chu)10℃，對(dui)于電(dian)壓(ya)35～110kV的(de)電(dian)纜不高出(chu)5℃時，可減小表中所列距離。
④. 在不同深度并列敷設(she)各(ge)(ge)種管道時(shi)，各(ge)(ge)種管道間的水平凈距不應小于其深度差。
⑤. 熱力(li)網管道檢查室、方形補(bu)償器壁(bi)龕與燃氣(qi)管道最(zui)小水平凈距亦應符(fu)合表中規定。
⑥. 在條件不允(yun)許(xu)時，可采取(qu)有(you)效(xiao)技術措施并(bing)經有(you)關單位(wei)同意后，可以減小表中規定的距離(li)，或采用埋深較大的暗挖法、盾構法施工。
5. 地(di)上(shang)敷(fu)設(she)熱力網管道穿越行(xing)人過往頻繁(fan)地(di)區(qu)，管道保(bao)溫結(jie)(jie)構下表(biao)面距地(di)面不(bu)(bu)應小于2.0m；在不(bu)(bu)影響交(jiao)通的(de)地(di)區(qu)，應采(cai)用低支(zhi)架，管道保(bao)溫結(jie)(jie)構下表(biao)面距地(di)面不(bu)(bu)應小于0.3m 。
6. 燃氣管道不得進入(ru)熱力網管溝
當自來(lai)水、排(pai)水管(guan)(guan)道(dao)或電纜與(yu)熱(re)力網管(guan)(guan)道(dao)交叉必須穿入熱(re)力網管(guan)(guan)道(dao)時，應加(jia)套管(guan)(guan)或用厚度不小于100mm的混凝(ning)土防護層與(yu)管(guan)(guan)溝(gou)隔開(kai)，同(tong)時不得妨礙熱(re)力管(guan)(guan)道(dao)的檢修(xiu)及地溝(gou)排(pai)水。套管(guan)(guan)應伸出(chu)管(guan)(guan)溝(gou)以外，每側(ce)不應小于1.0m．熱(re)力網管(guan)(guan)溝(gou)與(yu)燃氣管(guan)(guan)道(dao)交叉，當垂直凈距小于300mm時，燃氣管(guan)(guan)道(dao)應加(jia)套管(guan)(guan)。套管(guan)(guan)兩端應超出(chu)管(guan)(guan)溝(gou)1.0m以上(shang)。
7. 熱力網管道(dao)(dao)進入建筑物或穿(chuan)過構(gou)筑物時(shi)，管道(dao)(dao)穿(chuan)墻處應封堵(du)嚴密。
8. 地(di)(di)上(shang)敷設的熱力網(wang)管(guan)道同架空(kong)輸電(dian)(dian)線或電(dian)(dian)氣化鐵路交叉時，管(guan)道的金(jin)屬(shu)部分應接地(di)(di)。接地(di)(di)電(dian)(dian)阻應不大于10Ω
9. 地(di)下直埋敷設熱力網
①. 當直埋蒸汽(qi)管道與其(qi)他地(di)下(xia)管線交(jiao)義時(shi)，直埋蒸汽(qi)管道的(de)管路附(fu)件距交(jiao)叉部位的(de)水平(ping)凈距宜(yi)大于3m。
②. 直埋蒸汽管道的最小覆土深度應(ying)符(fu)合表9.5.3的規定。當不符(fu)合要求時，應(ying)采取相應(ying)的技術措施對管道進行(xing)保護。
③. 直埋(mai)蒸汽(qi)管道(dao)敷(fu)設方式應符合以(yi)下要求：
a. 直埋蒸汽(qi)管道的(de)工(gong)作管，應采(cai)用有補償(chang)的(de)敷(fu)設方(fang)式；
b. 直埋(mai)蒸汽管道(dao)敷(fu)設坡度(du)不宜小于0.2％；
c. 當采用軸向補償器時，兩個固定支座之間的直埋蒸汽管道不(bu)宜有折角；
d. 無補償敷(fu)設的(de)外護管(guan)，直(zhi)管(guan)段允(yun)許斜切的(de)最大折(zhe)角應符合國家現行標(biao)準CJJ／T104《城鎮供熱直(zhi)埋蒸(zheng)汽(qi)管(guan)道技術規程》的(de)規定；
e. 當管道由地(di)下轉至(zhi)地(di)上時，外護管應(ying)一同引出地(di)面，外護管距(ju)地(di)面的(de)高度不宜小于0.5m，并應(ying)設防水帽和(he)采取隔熱措施；
f. 當(dang)直埋(mai)蒸汽(qi)管(guan)道(dao)與地(di)溝(gou)敷(fu)設管(guan)道(dao)或井(jing)室內(nei)管(guan)道(dao)相(xiang)連接時(shi)，直埋(mai)蒸汽(qi)管(guan)道(dao)保溫層應采取防滲水(shui)措施；
g. 當地(di)基軟硬不一致時，應(ying)對地(di)基做過渡處(chu)理(li)；
h. 在地下水位(wei)較(jiao)高的(de)地區(qu)，應(ying)進行浮力計(ji)算。當不能保證直(zhi)埋蒸汽管道(dao)穩定(ding)時，應(ying)增加埋設(she)深度或采取相應(ying)的(de)技術(shu)措施(shi)；
④. 直埋蒸汽管(guan)道還需考慮(lv)設置排潮管(guan)和檢查井。
10. 熱(re)力(li)網管道(dao)跨越水(shui)面(mian)、峽谷(gu)地段時，在橋(qiao)梁主管部門同意的條件下，可在永久性的公路(lu)橋(qiao)上(shang)架設。
11. 熱(re)力網管道同河流(liu)、鐵路(lu)、公(gong)路(lu)等交叉(cha)(cha)時應垂直交叉(cha)(cha)。特殊情況下(xia)，管道與鐵路(lu)或地下(xia)鐵路(lu)交叉(cha)(cha)不(bu)得(de)小(xiao)于60°角；管道與河流(liu)或公(gong)路(lu)交叉(cha)(cha)不(bu)得(de)小(xiao)于45°角。
12. 地下敷設(she)的(de)熱力網管道與(yu)鐵路或不允許開挖的(de)公路交叉(cha)，交叉(cha)段(duan)的(de)一(yi)側(ce)留有足夠的(de)抽(chou)管檢修(xiu)地段(duan)時，可采用套管敷設(she)。
13. 管道熱補償
熱力網管(guan)道受(shou)溫(wen)度(du)的(de)變形(xing)應充(chong)分(fen)利用(yong)管(guan)道的(de)轉角管(guan)段進行自然補償。采用(yong)彎管(guan)補償器或波(bo)紋管(guan)補償器時(shi)，設(she)計應考慮安裝時(shi)的(de)冷緊(jin)。冷緊(jin)系數可取0.5。
采用套管(guan)(guan)補(bu)(bu)償(chang)(chang)器(qi)(qi)時，應計算各種(zhong)安(an)裝(zhuang)溫度(du)下的(de)(de)補(bu)(bu)償(chang)(chang)器(qi)(qi)安(an)裝(zhuang)長度(du)，并(bing)保證管(guan)(guan)道在可(ke)能出現的(de)(de)最(zui)高，最(zui)低(di)溫度(du)下，補(bu)(bu)償(chang)(chang)器(qi)(qi)留有不(bu)小于20mm的(de)(de)補(bu)(bu)償(chang)(chang)余量。
采(cai)用波紋(wen)管軸(zhou)向補償器時，管道上應安(an)裝防(fang)止波紋(wen)管失穩(wen)的導向支(zhi)座(zuo)。采(cai)用其他(ta)形式補償器，補償管段過長(chang)時，亦(yi)應設導向支(zhi)座(zuo)。
采用球(qiu)形補(bu)償器，鉸鏈型波紋管補(bu)償器，且補(bu)償管段較(jiao)長時官采取減小管道(dao)摩擦(ca)力的(de)措施。
直埋敷設(she)熱水管道，經(jing)計算允許時，宜采用無(wu)補償敷設(she)方式，并應按(an)CJJ／T81的規(gui)定執行。
14. 閥門的設置(zhi)
熱力網管道干線、支(zhi)干線、支(zhi)線的起點應安裝關斷(duan)閥門。
熱(re)(re)(re)(re)水熱(re)(re)(re)(re)力網干(gan)(gan)線應裝設分(fen)(fen)段閥(fa)門。分(fen)(fen)段閥(fa)門的(de)間距宜為：輸送年線2000～3000m；輸配干(gan)(gan)線1000～1500m。蒸汽熱(re)(re)(re)(re)力網可(ke)不設分(fen)(fen)段閥(fa)門。多熱(re)(re)(re)(re)源(yuan)供熱(re)(re)(re)(re)系統熱(re)(re)(re)(re)源(yuan)間的(de)連通干(gan)(gan)線，環(huan)狀管網環(huan)線的(de)分(fen)(fen)段閥(fa)應采用雙向(xiang)密(mi)封閥(fa)門。
工作(zuo)壓力大于或(huo)等于1.6MPa且公稱直徑(jing)大于或(huo)等于500mm的管道上的閘閥應設旁通閥。旁通閥的直徑(jing)為閥門直徑(jing)的1/10。
公稱直徑大于(yu)或等于(yu)500mm的閥門(men)，宜(yi)采用(yong)電動(dong)(dong)驅動(dong)(dong)裝置。
熱水、凝結水管道(dao)的高點應安(an)裝(zhuang)放氣裝(zhuang)置(zhi)，低點應安(an)裝(zhuang)放水裝(zhuang)置(zhi)。
蒸汽管道的(de)低點和(he)(he)垂直(zhi)升高的(de)管段前應設啟(qi)動(dong)疏水和(he)(he)經(jing)常疏水裝(zhuang)置(zhi)(zhi)。同一坡(po)向的(de)管段，順坡(po)情況下每隔(ge)400～500m，逆坡(po)時(shi)每隔(ge)200～300m應設啟(qi)動(dong)疏水和(he)(he)經(jing)常疏水裝(zhuang)置(zhi)(zhi)。
公稱直(zhi)徑大于或等于500mm的熱(re)水熱(re)力網(wang)干管(guan)在(zai)低點(dian)、垂直(zhi)升高管(guan)段(duan)前(qian)、分段(duan)閥(fa)門前(qian)宜設阻力小的永久性除污裝置。
