1. 低溫閥門(men)國(guo)內標(biao)準材料(liao)的選用(yong)

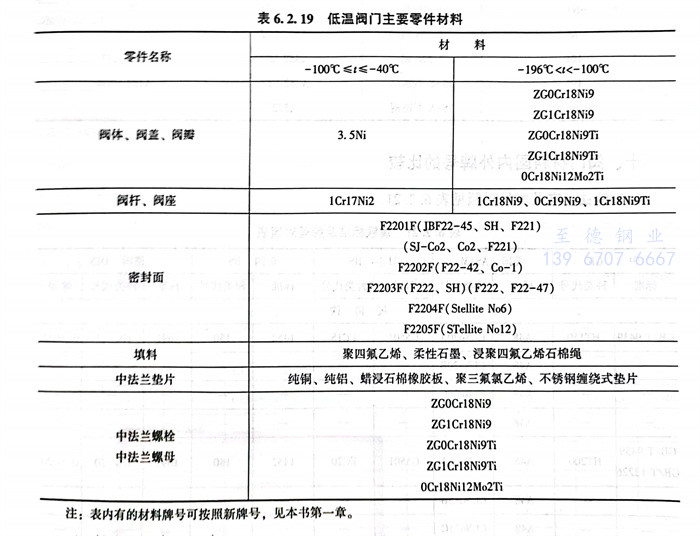

  用于輸送介質溫度為-40～-196℃的法蘭(lan)連接和焊接連接的閥門(men)，其主要零件材料的選用見表6.2.19。

2. 低溫閥門常用標(biao)準(zhun)

  國內閥門標準GB/T 24925《低溫閥門技術條件》，BS 6364《低溫閥門標準》。

3. 低溫(wen)閥門美(mei)標標準材料(liao)的選(xuan)用

  a. 低溫閥門

    美標標準分為6種溫度(du)(du)級(ji)：0～-46℃；-47～--47~-60℃;--61~-70℃-72～-101℃；-102～-196℃；-253以(yi)下。我(wo)國低溫閥門一(yi)般定義為用于介質溫度(du)(du)-40℃以(yi)下的各種閥門。將溫度(du)(du)進行分級(ji)為：-40℃，-1010℃，-196℃3級(ji)。

  b. 低溫閥門材料

   ①. 適用不同最低溫度的閥(fa)門殼體(ti)材料見(jian)表6.2.20。

   ②. LCB低(di)溫鋼。LCB 低(di)溫鋼用于(yu)制造最低(di)使用溫度-46℃的(de)低(di)溫閥門。其化學成分和(he)機械性(xing)能與(yu)WCB幾乎(hu)相同，但LCB材料(liao)有低(di)溫沖(chong)擊(ji)韌件的(de)指標(biao)要求。在-46℃時(shi)，其沖(chong)擊(ji)流不得小于(yu)18J。WCB材料(liao)只能達到4.51～6.5J，低(di)于(yu)LCB的(de)指標(biao)規定(ding)。因此不能用WCB制造低(di)溫閥門。

   ③. LC3低(di)(di)溫(wen)鋼(gang)(gang)(gang)（3.5Ni鋼(gang)(gang)(gang)）。LC3低(di)(di)溫(wen)鋼(gang)(gang)(gang)是鐵素體(ti)類型的(de)低(di)(di)合金鋼(gang)(gang)(gang)，最低(di)(di)使用(yong)溫(wen)度-101℃，按ASTMA352 標準規(gui)定(ding)其化(hua)學成分和機械性能。

   ④. CF8超低溫鋼。在(zai)超低溫時(shi)多采用奧氏體不銹(xiu)鋼，即使在(zai)-196℃時(shi)，其(qi)韌性與常溫相差無幾。
