一、蝶閥概述(shu)
蝶閥也叫蝴蝶閥，它的關鍵性部件好似蝴蝶逆風，自由回旋。實際上，它的閥瓣是圓盤，圍繞閥座內的一個軸旋轉。旋角的大小，便是閥門的開閉度。這種閥門具有輕巧的特點，比其他閥門要節省許多材料；結構簡單；開閉迅速（只需旋轉90°）；切斷和節流都能用；流體阻力小；操作省勁。在工業生產中，蝶(die)閥日益得到廣泛的使用。但它用料單薄，經不起高壓高溫，通常只用于風路、水路和某些氣路。
二、蝶閥(fa)的分(fen)類(lei)

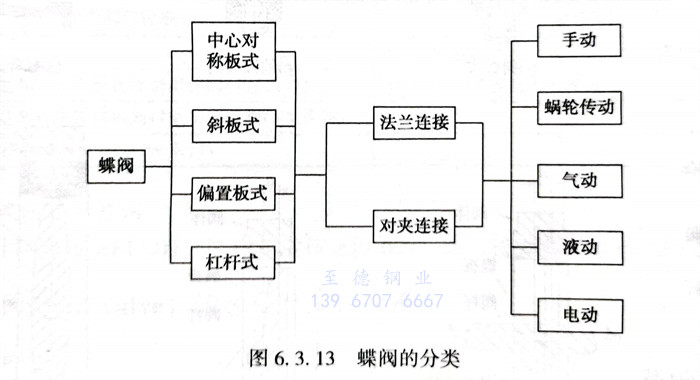

蝶(die)閥的(de)分類，見圖6.3.13。
1. 蝶閥(fa)(fa)可以做(zuo)成很(hen)大口徑(jing)。大口徑(jing)蝶閥(fa)(fa)，往往用蝸(gua)(gua)輪蝸(gua)(gua)桿或電力、液壓來(lai)傳動。
2. 密封(feng)性能不如閘閥(fa)(fa)可(ke)靠(kao)，在(zai)某(mou)些條件下可(ke)以代替閘閥(fa)(fa)。能夠使用(yong)蝶閥(fa)(fa)的地方，最好不要(yao)(yao)使用(yong)閘閥(fa)(fa)，因為蝶閥(fa)(fa)比(bi)閘閥(fa)(fa)要(yao)(yao)經濟，而且調節流量的性能也(ye)要(yao)(yao)好。
3. 對于設計壓(ya)力(li)較低，管(guan)道直徑較大(da)，要求快(kuai)速(su)啟閉的(de)場(chang)合一般(ban)選用(yong)蝶閥。
4. 硬密封(feng)蝶閥與軟密封(feng)蝶閥的(de)區別。
①. 硬密封(feng)蝶閥：密封(feng)副的兩側(ce)均是(shi)金屬材(cai)料或(huo)較(jiao)硬的其他材(cai)料的被稱為“硬密封(feng)”。這種密封(feng)的密封(feng)性能(neng)較(jiao)差，但耐高(gao)溫，抗磨損，機械性能(neng)好，如：鋼(gang)(gang)＋鋼(gang)(gang)，鋼(gang)(gang)＋銅，鋼(gang)(gang)＋石墨，鋼(gang)(gang)＋合(he)金鋼(gang)(gang)，這里的鋼(gang)(gang)也可能(neng)是(shi)鑄(zhu)鐵(tie)、鑄(zhu)鋼(gang)(gang)、合(he)金鋼(gang)(gang)，也可能(neng)是(shi)堆焊，噴(pen)涂的合(he)金。
②. 軟(ruan)密(mi)(mi)(mi)(mi)封蝶閥(fa)：密(mi)(mi)(mi)(mi)封副的兩側一側是(shi)(shi)金(jin)屬(shu)(shu)材料(liao)，另一側是(shi)(shi)有彈(dan)性(xing)的非金(jin)屬(shu)(shu)材料(liao)的被(bei)稱為(wei)“軟(ruan)密(mi)(mi)(mi)(mi)封”。這種密(mi)(mi)(mi)(mi)封的密(mi)(mi)(mi)(mi)封性(xing)能(neng)較好，但(dan)不耐高(gao)溫，易(yi)磨(mo)損，機械性(xing)較差，如：鋼(gang)＋橡膠，鋼(gang)＋聚四氟乙(yi)烯，等轉子泵。軟(ruan)密(mi)(mi)(mi)(mi)封蝶閥(fa)的優點是(shi)(shi)密(mi)(mi)(mi)(mi)封性(xing)能(neng)好，缺點是(shi)(shi)容(rong)易(yi)老化(hua)、磨(mo)損、使用壽命(ming)短(duan)。硬密(mi)(mi)(mi)(mi)封蝶閥(fa)使用壽命(ming)長(chang)，但(dan)是(shi)(shi)密(mi)(mi)(mi)(mi)封性(xing)相(xiang)對比軟(ruan)密(mi)(mi)(mi)(mi)封差。
典(dian)型蝶閥如圖6.3.14所示。
三、蝶閥(fa)有關標(biao)準規范
蝶閥有關標(biao)準(zhun)規范見(jian)表6.3.7。
四、蝶閥(fa)的(de)主要標準
GB/T 12238《通(tong)用閥門(men) 法蘭和對夾連接蝶閥》
JB/T 53171《蝶閥(fa) 產(chan)品質量(liang)分等》
JB/Z 248《蝶閥 靜壓壽命(ming)試驗規(gui)程》
五、蝶閥(fa)國(guo)內(nei)外標準的比(bi)較
蝶閥(fa)國內外(wai)標準的(de)比較見表6.3.8
六、國外蝶閥規范應用
蝶閥(fa)設計制造按(an)(an)API609。結構(gou)長度按(an)(an)API609。閥(fa)門檢查和試驗按(an)(an)API 598。
