一(yi)、隔(ge)膜閥概述

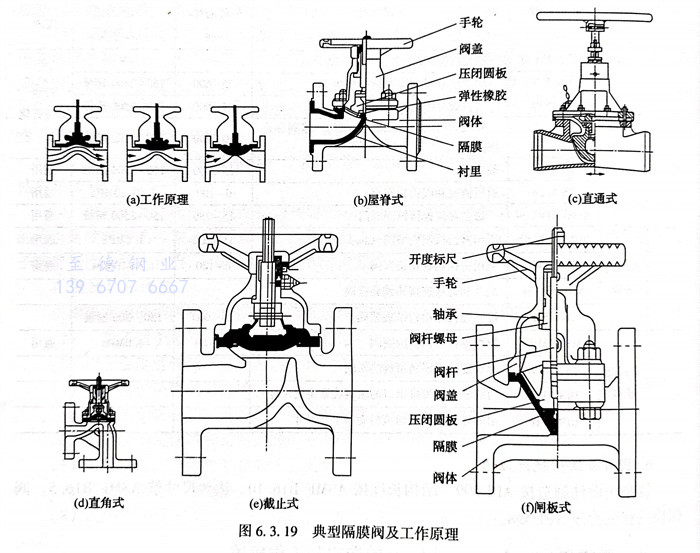

  隔膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜(mo)閥(fa)的(de)分(fen)類(lei)

 1. 按襯里，隔(ge)(ge)(ge)膜(mo)(mo)閥有(you)襯膠隔(ge)(ge)(ge)膜(mo)(mo)閥、襯氟隔(ge)(ge)(ge)膜(mo)(mo)閥、無襯里隔(ge)(ge)(ge)膜(mo)(mo)閥、塑(su)料隔(ge)(ge)(ge)膜(mo)(mo)閥等。

 2. 按結構(gou)形式分(fen)三類。

   ①. 屋脊式(shi)(shi)，也稱突(tu)緣式(shi)(shi)，是最(zui)基本的一類(lei)。它(ta)的結(jie)構(gou)形狀如圖(tu)6.3.19（b）所示(shi)。閥(fa)體(ti)是襯(chen)里(li)的；隔膜閥(fa)閥(fa)體(ti)襯(chen)里(li)，就是為(wei)了發揮它(ta)的耐腐蝕特(te)性。這類(lei)結(jie)構(gou)除(chu)直通式(shi)(shi)之(zhi)外，還可做成(cheng)直角式(shi)(shi)。如圖(tu)6.3.19（c）、圖(tu)6.3.19（d）所示(shi)。

   ②. 截止式(shi)(shi)，結構形(xing)狀(zhuang)與截止閥相似(si)，見圖6.3.19（e）。這種形(xing)式(shi)(shi)的閥門(men)，流體阻力比屋(wu)脊(ji)式(shi)(shi)大，但密封面積大，密封性能(neng)好(hao)，可用于真(zhen)空(kong)度(du)高(gao)的管路。

   ③. 閘(zha)(zha)板式，結構形式與(yu)閘(zha)(zha)閥(fa)相似，見圖6.3.19（f）。閘(zha)(zha)板式隔膜閥(fa)，流體(ti)阻力最小，適合于輸送黏性物料(liao)。隔膜材料(liao)，常用天(tian)然橡(xiang)膠(jiao)、氯(lv)丁橡(xiang)膠(jiao)、丁腈橡(xiang)膠(jiao)、異丁橡(xiang)膠(jiao)、氟化(hua)橡(xiang)膠(jiao)和聚全(quan)氟乙丙烯塑料(liao)(F46)等。

三(san)、隔膜閥的優點

（1）流體阻力小。

（2）能使用于(yu)含硬質(zhi)(zhi)懸浮物(wu)的(de)介質(zhi)(zhi)。

（3）由于(yu)介(jie)質只跟閥體和(he)隔膜接(jie)觸(chu)，所以無須填料函，不存(cun)在填料函泄漏問題，對(dui)閥桿(gan)部分無腐蝕的可能。

（4）只要對(dui)襯(chen)里(li)材料和隔膜進行恰當的選擇，便可(ke)適應廣泛的腐(fu)蝕(shi)介質，例如酸、堿類流體。

四、隔膜閥(fa)有(you)關標準(zhun)規范

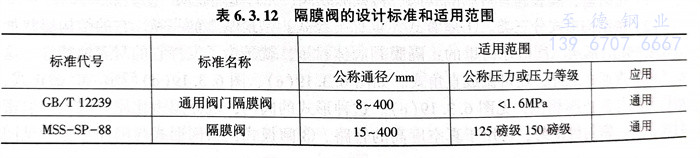

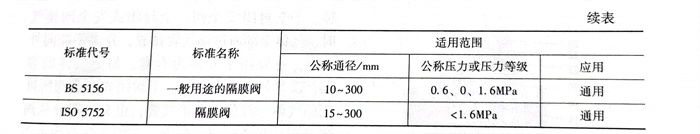

  隔膜閥有關標準規范見(jian)表6.3.12。
