一、限流孔板的作用與形式
限(xian)流(liu)(liu)孔(kong)(kong)板設(she)置在(zai)管道(dao)(dao)中(zhong)用于限(xian)制流(liu)(liu)體的(de)流(liu)(liu)量或降低流(liu)(liu)體的(de)壓力(li)。有(you)的(de)設(she)計單位由管道(dao)(dao)專(zhuan)業負(fu)責(ze)選(xuan)用，有(you)的(de)設(she)計單位由儀(yi)表專(zhuan)業負(fu)責(ze)選(xuan)用。限(xian)流(liu)(liu)孔(kong)(kong)板根據 GB/T 2624、HG/T20570、GD 2000、GD 87等(deng)標準(zhun)設(she)計制造。
限流孔板用于以下幾個(ge)方面：
①. 工藝(yi)物料需要降壓(ya)且精度要求不高(gao)。
②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
③. 流(liu)體需(xu)要小流(liu)量(liang)且連續流(liu)通的(de)地方，如泵(beng)的(de)沖洗(xi)管道、熱備(bei)用泵(beng)的(de)旁路管道（低(di)流(liu)量(liang)保(bao)護管道）、分析取樣管等場所。
④. 需要降壓以減少噪聲或磨(mo)損(sun)的(de)地方，如放空系統。
限流(liu)(liu)孔(kong)板(ban)為一同(tong)心銳孔(kong)板(ban)，用(yong)于限制流(liu)(liu)體(ti)的(de)(de)流(liu)(liu)量或降(jiang)(jiang)(jiang)(jiang)(jiang)低(di)(di)流(liu)(liu)體(ti)的(de)(de)壓(ya)(ya)(ya)力。流(liu)(liu)體(ti)通(tong)過(guo)孔(kong)板(ban)就會產生壓(ya)(ya)(ya)力降(jiang)(jiang)(jiang)(jiang)(jiang)，通(tong)過(guo)孔(kong)板(ban)的(de)(de)流(liu)(liu)量則(ze)隨壓(ya)(ya)(ya)力降(jiang)(jiang)(jiang)(jiang)(jiang)的(de)(de)增大而增大。但(dan)當壓(ya)(ya)(ya)力降(jiang)(jiang)(jiang)(jiang)(jiang)超(chao)過(guo)一定數值(zhi)，即超(chao)過(guo)臨(lin)界壓(ya)(ya)(ya)力降(jiang)(jiang)(jiang)(jiang)(jiang)時，不論出口壓(ya)(ya)(ya)力如何(he)降(jiang)(jiang)(jiang)(jiang)(jiang)低(di)(di)，流(liu)(liu)量將維持(chi)一定的(de)(de)數值(zhi)而不再增加。限流(liu)(liu)孔(kong)板(ban)就是根據這個原理用(yong)來(lai)限制流(liu)(liu)體(ti)的(de)(de)流(liu)(liu)量或降(jiang)(jiang)(jiang)(jiang)(jiang)低(di)(di)流(liu)(liu)體(ti)的(de)(de)壓(ya)(ya)(ya)力。
限(xian)流(liu)孔板作為節流(liu)元件，由于具(ju)有結構簡單、易(yi)加工、制造(zao)成本(ben)低(di)、安裝(zhuang)方便等優點(dian)，在(zai)滿(man)足工藝(yi)要(yao)求的前提(ti)下，使用(yong)(yong)限(xian)流(liu)孔板代替調節閥(fa)來限(xian)定(ding)流(liu)量或降低(di)壓(ya)力，將會大(da)大(da)地降低(di)投(tou)資和操作維修(xiu)費(fei)用(yong)(yong)，因此(ci)在(zai)國外已(yi)被廣(guang)泛地應用(yong)(yong)于工藝(yi)裝(zhuang)置，對裝(zhuang)置的安全(quan)運行(xing)起著重要(yao)的作用(yong)(yong)。
限(xian)流孔(kong)板(ban)按孔(kong)板(ban)上(shang)開孔(kong)數分(fen)為單孔(kong)板(ban)和多孔(kong)板(ban)，按板(ban)數可(ke)分(fen)為單板(ban)和多板(ban)。公稱直徑：10mm≤DN≤1000mm，公稱壓力：PN≤42MPa。工作溫度：50℃≤t≤550℃ ，連接方式：焊接、法蘭連接。典型(xing)限(xian)流孔(kong)板(ban)見圖6.6.4。
二、限流孔(kong)板選型(xing)的一般要求
1. 氣(qi)體、蒸汽
為了避(bi)免(mian)使用限(xian)流(liu)孔板(ban)(ban)(ban)的管路出現噎(ye)塞流(liu)，限(xian)流(liu)孔板(ban)(ban)(ban)后壓(ya)力(li)(P2)不(bu)(bu)能(neng)小于(yu)板(ban)(ban)(ban)前(qian)壓(ya)力(li)(p1)的55％，即P2≥0.55p1，因(yin)此(ci)當P2<0.55p1 時(shi)，不(bu)(bu)能(neng)用單板(ban)(ban)(ban)，要選擇多板(ban)(ban)(ban)。板(ban)(ban)(ban)數(shu)要保(bao)證每板(ban)(ban)(ban)的板(ban)(ban)(ban)后壓(ya)力(li)大于(yu)板(ban)(ban)(ban)前(qian)壓(ya)力(li)的55％。
2. 液體
當(dang)液體壓(ya)降小于(yu)或等于(yu)2.5MPa時，選擇(ze)單板(ban)孔板(ban)。當(dang)液體壓(ya)降大(da)于(yu)2.5MPa時，選擇(ze)多板(ban)孔板(ban)，且使每塊孔板(ban)的壓(ya)降小于(yu)2.5MPa。
三、孔數的確定

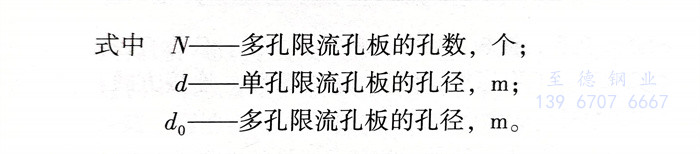

管道(dao)公稱直(zhi)徑≤150mm的(de)管路(lu)，通(tong)常采(cai)用(yong)單孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)；150mm時，采(cai)用(yong)多(duo)孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)。多(duo)孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)的(de)孔(kong)(kong)(kong)徑（do），一般可選用(yong)12.5mm，20mm，25mm，40mm。在計算多(duo)孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)時，首先(xian)按(an)單孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)求出孔(kong)(kong)(kong)徑（d），然(ran)后按(an)式（6.6.1）求取選用(yong)的(de)多(duo)孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)的(de)孔(kong)(kong)(kong)數（N）。
