如果能從漏(lou)磁檢(jian)測(ce)(ce)信(xin)號(hao)中盡可能多地找(zhao)到與缺陷(xian)形位特(te)征對應的(de)(de)(de)特(te)征參數，則(ze)可構建出具有(you)較強(qiang)排他(ta)能力的(de)(de)(de)評判指標。漏(lou)磁場法向分(fen)量檢(jian)測(ce)(ce)信(xin)號(hao)波形特(te)征中，相鄰極值間的(de)(de)(de)波形與漏(lou)磁場空間分(fen)布之間的(de)(de)(de)對應關(guan)系已有(you)較為成熟的(de)(de)(de)應用(yong)。參照(zhao)相鄰極值峭(qiao)度(du)(du)的(de)(de)(de)概念(nian)，從漏(lou)磁場能級劃分(fen)角度(du)(du)出發，構建檢(jian)測(ce)(ce)信(xin)號(hao)的(de)(de)(de)中心斜率(lv)，提(ti)出用(yong)中心斜率(lv)區分(fen)內、外(wai)部(bu)缺陷(xian)的(de)(de)(de)方法。
一、漏磁場法向分(fen)量檢測信(xin)號的中心斜(xie)率
與外部缺陷漏磁檢測信號相比，內部缺陷引發的漏磁場法向分量檢測信號相鄰極值間的水平跨距Wp和峰-峰值V都有很大不同。極值間的峭度可以有效反映出兩個特征量的關ρηdd聯性，并主要應用在判斷缺陷的深寬比方面。由于缺陷的深度會直接影響到峭度指標的大小，因此，其不能直接應用于缺陷位置區分。不銹鋼管(guan)內、外部缺陷產生的漏磁場分布不同，如圖4-14所示，內部缺陷產生的漏磁場更加擴散，而外部缺陷產生的漏磁場更加集中。
漏磁場法向分量(liang)檢(jian)(jian)測(ce)(ce)信(xin)(xin)(xin)號的(de)中心(xin)斜率(lv)與信(xin)(xin)(xin)號波形(xing)中的(de)兩個特(te)(te)(te)征(zheng)參數(shu)有(you)關，分別是檢(jian)(jian)測(ce)(ce)信(xin)(xin)(xin)號相鄰極值(zhi)間的(de)水(shui)平跨距W和峰-峰值(zhi)V與“峭度”特(te)(te)(te)征(zheng)量(liang)有(you)所(suo)不同，為(wei)了避免某一特(te)(te)(te)征(zheng)量(liang)受到(dao)形(xing)態特(te)(te)(te)征(zheng)影響過大而對(dui)最終的(de)評判過程(cheng)造成干(gan)擾(rao)，首先需(xu)要對(dui)其進行規范，然后再進一步對(dui)畸變波形(xing)特(te)(te)(te)征(zheng)進行信(xin)(xin)(xin)息提(ti)取(qu)。綜上所(suo)述，基于檢(jian)(jian)測(ce)(ce)信(xin)(xin)(xin)號中畸變部分極值(zhi)點(dian)間的(de)垂(chui)直(zhi)及(ji)水(shui)平的(de)距離關系，定義(yi)中心(xin)斜率(lv)為(wei)
式中，Vpp為相鄰波(bo)峰(feng)(feng)與(yu)波(bo)谷(gu)之間(jian)的(de)垂直(zhi)距離(li)；WPP為相鄰波(bo)峰(feng)(feng)與(yu)波(bo)谷(gu)之間(jian)的(de)水(shui)平距離(li)；ε為調(diao)節(jie)因子。根據檢測(ce)信(xin)號(hao)的(de)峰(feng)(feng)-峰(feng)(feng)值(zhi)大小(xiao)，設置調(diao)節(jie)因子ε，協助構建最終的(de)評(ping)判指標αc。
由(you)于峭度是未加任何約束的、僅僅依靠峰(feng)值間的波形(xing)信息創建起來的評(ping)判參數，因此(ci)極容易受到外界(jie)干擾而(er)導(dao)致最(zui)終評(ping)判結果失(shi)效，同(tong)樣也會(hui)因為缺陷(xian)形(xing)態的復(fu)雜性而(er)使(shi)得最(zui)終評(ping)判指(zhi)標不可靠。
通過(guo)能(neng)級篩選建立起(qi)來(lai)的(de)(de)評判指標，與(yu)僅靠信(xin)號波形特征構建的(de)(de)峭度指標相(xiang)比，能(neng)夠反映出更多的(de)(de)缺陷信(xin)息。例如(ru)，根據待檢鋼管的(de)(de)不(bu)同壁厚值(zhi)，設置(zhi)一定的(de)(de)峰-峰值(zhi)門限，參照(zhao)極值(zhi)間的(de)(de)波形特征，按式（4-1）計算得(de)出中心斜率αc，此方(fang)法(fa)具有很好(hao)的(de)(de)適應能(neng)力。
采(cai)用外徑為88.9mm，壁厚為9.35mm的(de)不銹鋼(gang)管做測試(shi)，人工(gong)缺陷為周向刻槽(cao)，尺(chi)寸信息見表(biao)4-2。磁(ci)敏感元件(jian)選用集成霍爾元件(jian)UGN-3503，以0.5mm的(de)提離距離封裝于(yu)檢(jian)測探頭內，檢(jian)測漏磁(ci)場的(de)法向分量(liang)。為保(bao)證評判指標的(de)穩定(ding)性與可靠性，在(zai)檢(jian)測過程中(zhong)，檢(jian)測探頭掃查速度必須保(bao)持恒定(ding)，隨機(ji)抽取各人工(gong)缺陷對(dui)應的(de)檢(jian)測信號如圖4-15所示(shi)。
漏(lou)磁場(chang)原(yuan)本就是一(yi)種(zhong)低能量(liang)場(chang)，造成(cheng)其能量(liang)波動的(de)因素(su)很多(duo)，其中(zhong)，位(wei)置差異造成(cheng)的(de)波動會隨著不銹鋼管(guan)壁厚的(de)不同而(er)變化。就內(nei)、外部(bu)(bu)缺(que)陷(xian)產(chan)生的(de)漏(lou)磁場(chang)法(fa)向(xiang)分量(liang)信號(hao)波形(xing)而(er)言，相(xiang)鄰(lin)極(ji)值(zhi)(zhi)間的(de)峭度(du)存(cun)在差別(bie)，但這種(zhong)差別(bie)還(huan)可能與缺(que)陷(xian)的(de)寬度(du)和(he)走向(xiang)有關。如果進一(yi)步利(li)用檢(jian)測(ce)信號(hao)中(zhong)畸變部(bu)(bu)分的(de)峭度(du)信息(xi)，首先應該(gai)觀(guan)察(cha)峰-峰值(zhi)(zhi)的(de)大(da)小，以“試探”其是否有可能來自(zi)于鋼管(guan)內(nei)壁。此時(shi)，需(xu)要建立合適的(de)峰-峰值(zhi)(zhi)門限VPP，該(gai)值(zhi)(zhi)可以通過(guo)分析對比(bi)試樣中(zhong)的(de)各(ge)人工缺(que)陷(xian)的(de)檢(jian)測(ce)信息(xi)獲得。
VTpp值(zhi)的(de)設定與多方面因素(su)有關，重點需要考慮(lv)材質(zhi)的(de)磁特性(xing)以及鋼管壁厚兩方面因素(su)。基(ji)于中心斜(xie)率(lv)(lv)的(de)內(nei)、外(wai)部(bu)缺陷區分方法是建立在漏磁檢測(ce)信號(hao)能級(ji)篩選基(ji)礎之上的(de)，并以此構造檢測(ce)信號(hao)極(ji)值(zhi)特征間的(de)斜(xie)率(lv)(lv)，即中心斜(xie)率(lv)(lv)。
將上述試驗中各人工缺陷的Vpp值列入表(biao)4-3中，同時觀(guan)察峰-峰值與缺陷的位置特征，確定合(he)適的門限值，構建表(biao)達式如下：
需(xu)要明確的(de)(de)一(yi)(yi)點是，該評判(pan)指標在(zai)反(fan)映(ying)漏(lou)磁(ci)場(chang)(chang)空間(jian)分(fen)布特(te)性(xing)方(fang)面，與峭度有很(hen)大的(de)(de)不(bu)同(tong)。一(yi)(yi)方(fang)面，中心(xin)斜(xie)(xie)率(lv)首(shou)先需(xu)要進行峰-峰值篩(shai)選，根據檢(jian)測信號中VpP值的(de)(de)大小(xiao)，選擇對應的(de)(de)調節因(yin)子ε，因(yin)此(ci)充(chong)分(fen)考慮到了(le)漏(lou)磁(ci)場(chang)(chang)能量大小(xiao)在(zai)判(pan)定(ding)(ding)缺陷(xian)位(wei)置(zhi)特(te)征(zheng)時的(de)(de)作用；另一(yi)(yi)方(fang)面，斜(xie)(xie)率(lv)這(zhe)種包含著(zhu)相鄰極值間(jian)水平特(te)征(zheng)與垂直特(te)征(zheng)兩者于一(yi)(yi)身的(de)(de)指標，以其構造成分(fen)之一(yi)(yi)-峰值作為(wei)篩(shai)選對象，為(wei)中心(xin)斜(xie)(xie)率(lv)的(de)(de)構造過程提供了(le)更多的(de)(de)選擇空間(jian)。由于中心(xin)斜(xie)(xie)率(lv)一(yi)(yi)部分(fen)來源于漏(lou)磁(ci)場(chang)(chang)的(de)(de)能量信息，而不(bu)僅僅是檢(jian)測信號的(de)(de)波形特(te)征(zheng)，因(yin)此(ci)對于特(te)定(ding)(ding)材質(zhi)和壁(bi)厚的(de)(de)不(bu)銹鋼管，一(yi)(yi)旦中心(xin)斜(xie)(xie)率(lv)得(de)以構建(jian)，就可有效應用于特(te)定(ding)(ding)批次(ci)的(de)(de)不(bu)銹鋼管檢(jian)測。
從(cong)Vpp這(zhe)一指標(biao)上(shang)來(lai)看，處(chu)于鋼管同一位置（同在外(wai)壁(bi)(bi)或(huo)內壁(bi)(bi)）的(de)不(bu)同深(shen)(shen)度(du)的(de)缺陷會產(chan)生不(bu)同的(de)檢(jian)測(ce)信(xin)(xin)號(hao)(hao)峰(feng)(feng)-峰(feng)(feng)值(zhi)(zhi)。缺陷深(shen)(shen)度(du)越深(shen)(shen)，檢(jian)測(ce)信(xin)(xin)號(hao)(hao)峰(feng)(feng)-峰(feng)(feng)值(zhi)(zhi)越大(da)。所以，會造成處(chu)于鋼管內壁(bi)(bi)的(de)深(shen)(shen)度(du)較(jiao)(jiao)大(da)的(de)裂(lie)紋(wen)產(chan)生的(de)檢(jian)測(ce)信(xin)(xin)號(hao)(hao)強度(du)與外(wai)部(bu)(bu)深(shen)(shen)度(du)較(jiao)(jiao)小的(de)裂(lie)紋(wen)差異不(bu)大(da)。如深(shen)(shen)度(du)為1.0mm的(de)內部(bu)(bu)裂(lie)紋(wen)檢(jian)測(ce)信(xin)(xin)號(hao)(hao)的(de)峰(feng)(feng)-峰(feng)(feng)值(zhi)(zhi)為140.5mV，深(shen)(shen)度(du)為0.5mm的(de)外(wai)部(bu)(bu)裂(lie)紋(wen)檢(jian)測(ce)信(xin)(xin)號(hao)(hao)的(de)峰(feng)(feng)-峰(feng)(feng)值(zhi)(zhi)僅為114.6mV，兩者幅值(zhi)(zhi)差異不(bu)大(da)。所以，僅從(cong)檢(jian)測(ce)信(xin)(xin)號(hao)(hao)波形(xing)的(de)峰(feng)(feng)-峰(feng)(feng)值(zhi)(zhi)來(lai)判斷(duan)，極有(you)可(ke)能將(jiang)值(zhi)(zhi)相對較(jiao)(jiao)大(da)的(de)內部(bu)(bu)裂(lie)紋(wen)判為外(wai)部(bu)(bu)缺陷，或(huo)者將(jiang)相對較(jiao)(jiao)淺的(de)外(wai)部(bu)(bu)裂(lie)紋(wen)判為內部(bu)(bu)缺陷。
當以(yi)中(zhong)心(xin)斜率(lv)α。作為(wei)評判指標(biao)時，0.5mm深(shen)的外部缺(que)陷(xian)所(suo)(suo)對應(ying)極(ji)點連線中(zhong)心(xin)處的評判指標(biao)值為(wei)9.5，而(er)1.0mm深(shen)的內(nei)(nei)部缺(que)陷(xian)對應(ying)值為(wei)6.38，結合其(qi)他具有不同深(shen)度的內(nei)(nei)、外部缺(que)陷(xian)所(suo)(suo)對應(ying)的參數，可(ke)以(yi)發現內(nei)(nei)、外部缺(que)陷(xian)之(zhi)間(jian)具有明(ming)顯的區(qu)分門限，而(er)不會(hui)受到缺(que)陷(xian)深(shen)度的影響(xiang)。
中心(xin)斜(xie)率(lv)在構建過程(cheng)中對漏磁場的能級進(jin)行(xing)了篩選，也即，由缺陷自身形態引發的漏磁場能量波(bo)動可(ke)以被“區分對待(dai)”。與中心(xin)頻(pin)率(lv)法相比，中心(xin)斜(xie)率(lv)法的評價指標更為靈活(huo)。這種直接(jie)對檢測信號(hao)進(jin)行(xing)處理的區分策略計算量不(bu)大(da)，可(ke)在鋼管漏磁檢測過程(cheng)中進(jin)行(xing)實時高效的內、外部缺陷區分。
二、缺陷形態特征對中心斜(xie)率法的影響
上述內、外部缺(que)陷評(ping)判指標α。在構建時是以漏磁場(chang)的(de)(de)能量(liang)屬性(xing)為基(ji)準的(de)(de)，而漏磁場(chang)的(de)(de)能量(liang)又與多種因素有(you)關(guan)。下(xia)面分析不(bu)銹鋼管壁厚、缺(que)陷形狀及走向對(dui)中(zhong)心斜率的(de)(de)影響。
1. 壁厚對αc的影(ying)響
當不銹鋼(gang)管壁厚不同(tong)時，可通過(guo)調(diao)節(jie)磁(ci)(ci)(ci)化電流來確保鋼(gang)管磁(ci)(ci)(ci)化至磁(ci)(ci)(ci)飽和狀(zhuang)態。對(dui)(dui)于磁(ci)(ci)(ci)特性一定(ding)的(de)材質，處于磁(ci)(ci)(ci)飽和狀(zhuang)態的(de)不同(tong)厚度鋼(gang)管具有相對(dui)(dui)一致的(de)磁(ci)(ci)(ci)感應強度，因而可以在金(jin)屬損(sun)失狀(zhuang)況與漏磁(ci)(ci)(ci)通之間建立(li)相對(dui)(dui)穩(wen)定(ding)的(de)對(dui)(dui)應關(guan)系(xi)。
漏磁(ci)場能量分級(ji)門(men)限的(de)設(she)定(ding)會受(shou)到管(guan)(guan)壁(bi)(bi)厚(hou)度(du)的(de)影響，前面(mian)對(dui)(dui)(dui)(dui)特定(ding)壁(bi)(bi)厚(hou)鋼管(guan)(guan)上(shang)的(de)槽類(lei)人工缺(que)陷(xian)(xian)(xian)進行(xing)了(le)試驗分析(xi)。對(dui)(dui)(dui)(dui)于(yu)內(nei)部(bu)缺(que)陷(xian)(xian)(xian)而言，漏磁(ci)通(tong)來源于(yu)鐵磁(ci)性管(guan)(guan)壁(bi)(bi)內(nei)部(bu)，直接反映了(le)材質不連續對(dui)(dui)(dui)(dui)管(guan)(guan)壁(bi)(bi)內(nei)整體(ti)磁(ci)力(li)線的(de)擾動(dong)情況。當整體(ti)磁(ci)力(li)線數量不等時，相同(tong)深度(du)的(de)內(nei)部(bu)缺(que)陷(xian)(xian)(xian)對(dui)(dui)(dui)(dui)管(guan)(guan)壁(bi)(bi)內(nei)整體(ti)磁(ci)力(li)線的(de)影響程度(du)也(ye)會有所不同(tong)。下面(mian)對(dui)(dui)(dui)(dui)不同(tong)壁(bi)(bi)厚(hou)情況下人工缺(que)陷(xian)(xian)(xian)檢測信號的(de)中心斜率進行(xing)分析(xi)。

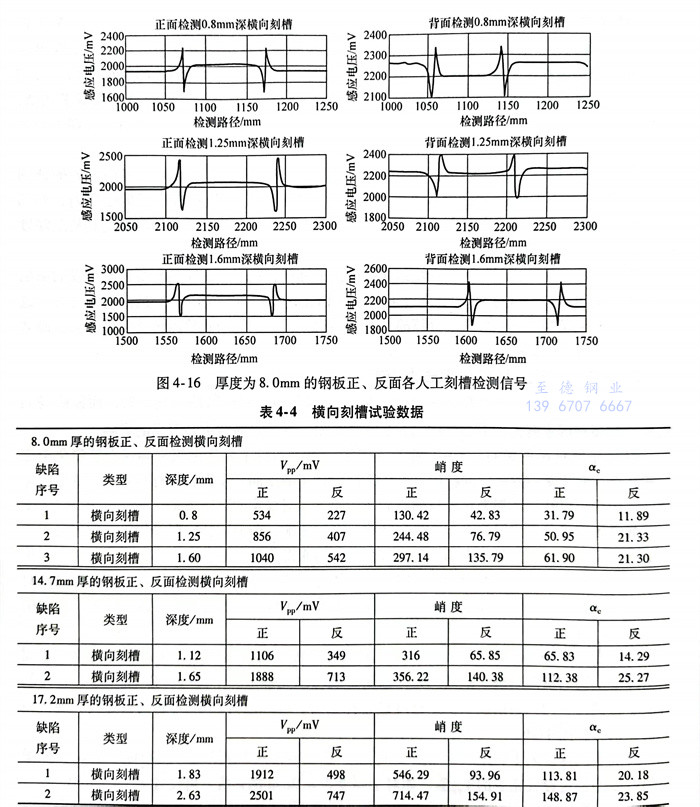

以(yi)厚(hou)度(du)為(wei)8.0mm、14.7mm、17.2mm的(de)三種鋼(gang)(gang)板(ban)(ban)作為(wei)檢測試樣(yang)，在每種規格鋼(gang)(gang)板(ban)(ban)表面度(du)不(bu)同(tong)的(de)橫向刻槽。磁敏感元(yuan)件選(xuan)用集成霍(huo)爾元(yuan)件UGN-3503，以(yi)0.5mm的(de)提離值封(feng)裝于(yu)檢測探頭(tou)內。當鋼(gang)(gang)板(ban)(ban)以(yi)恒定速度(du)經過探頭(tou)時，以(yi)厚(hou)度(du)為(wei)8.0mm的(de)鋼(gang)(gang)板(ban)(ban)為(wei)例，隨機抽取檢測信號如圖(tu)4-16所示。
參照不同深度(du)(du)人(ren)工缺陷的(de)檢測(ce)信號值，建立鋼板人(ren)工缺陷的(de)評判指標(biao)參數(shu)α。，根據不同厚(hou)(hou)度(du)(du)的(de)鋼板設置(zhi)(zhi)相應的(de)VPP值，如對于(yu)厚(hou)(hou)度(du)(du)為(wei)8.0mm的(de)鋼板，可設置(zhi)(zhi)VTpp =500mV。
式中(zhong)，為(wei)中(zhong)心斜率；Vpp為(wei)法向漏磁檢測信號(hao)的峰-峰值(zhi)；VTP為(wei)峰-峰值(zhi)門限；Wpp為(wei)相(xiang)鄰極值(zhi)之(zhi)間的水平寬度；ε為(wei)調節因子。
對不同厚度(du)鋼(gang)板缺(que)陷(xian)進行內(nei)、外位置區分，首先(xian)對Vor值進行能級篩(shai)選(xuan)，進而(er)選(xuan)取不同d的調節因子(zi)e，構(gou)建中心(xin)斜率，并計算VpP和峭(qiao)度(du)列入表4-4中。
對比表(biao)4-4中(zhong)(zhong)的(de)(de)Vpp 峭(qiao)度(du)(du)以(yi)(yi)及(ji)中(zhong)(zhong)心斜(xie)(xie)(xie)率三(san)(san)個評(ping)價(jia)指標可(ke)(ke)以(yi)(yi)看出，中(zhong)(zhong)心斜(xie)(xie)(xie)率ac可(ke)(ke)以(yi)(yi)有(you)效地避免缺(que)陷(xian)深度(du)(du)過大(da)或過小對位(wei)置(zhi)評(ping)判(pan)的(de)(de)干(gan)擾。以(yi)(yi)中(zhong)(zhong)心斜(xie)(xie)(xie)率αc作為評(ping)判(pan)指標的(de)(de)區(qu)分方法可(ke)(ke)適用于(yu)三(san)(san)種不(bu)同厚度(du)(du)的(de)(de)鐵磁性構件(jian)，即(ji)通(tong)過設(she)定(ding)統一的(de)(de)評(ping)判(pan)指標區(qu)分門限(xian)（如20.00～30.00），可(ke)(ke)以(yi)(yi)對不(bu)同厚度(du)(du)鐵磁性構件(jian)中(zhong)(zhong)的(de)(de)缺(que)陷(xian)位(wei)置(zhi)進行區(qu)分和識別。因此(ci)，通(tong)過構建漏磁場法向分量檢測信(xin)號的(de)(de)中(zhong)(zhong)心斜(xie)(xie)(xie)率可(ke)(ke)以(yi)(yi)區(qu)分缺(que)陷(xian)的(de)(de)位(wei)置(zhi)信(xin)息(xi)，并(bing)且不(bu)會(hui)受到缺(que)陷(xian)深度(du)(du)變化的(de)(de)影響。對于(yu)不(bu)同壁(bi)厚的(de)(de)不(bu)銹鋼管，內、外部缺(que)陷(xian)區(qu)分準(zhun)則可(ke)(ke)以(yi)(yi)有(you)效地統一起來。
2. 缺陷(xian)形狀(zhuang)對αc的(de)影響(xiang)
從中(zhong)(zhong)心斜率的(de)(de)(de)構建過程(cheng)可以(yi)看出(chu)，該(gai)評(ping)判指標重(zhong)點在(zai)(zai)于對漏(lou)磁(ci)(ci)(ci)場(chang)能(neng)級進行篩選(xuan)。不(bu)銹鋼管在(zai)(zai)生(sheng)產和使用過程(cheng)中(zhong)(zhong)出(chu)現的(de)(de)(de)缺(que)(que)陷(xian)(xian)(xian)(xian)形狀各異，而不(bu)同形狀的(de)(de)(de)缺(que)(que)陷(xian)(xian)(xian)(xian)在(zai)(zai)檢(jian)測空(kong)間引(yin)發的(de)(de)(de)漏(lou)磁(ci)(ci)(ci)場(chang)相(xiang)差很(hen)大。不(bu)通孔類(lei)缺(que)(que)陷(xian)(xian)(xian)(xian)雖然(ran)具(ju)有一定(ding)的(de)(de)(de)深度(du)，但它的(de)(de)(de)實際材料損(sun)失量(liang)與接(jie)近(jin)深度(du)的(de)(de)(de)刻(ke)槽類(lei)缺(que)(que)陷(xian)(xian)(xian)(xian)相(xiang)比要小得(de)多，具(ju)有相(xiang)同位置特(te)征的(de)(de)(de)刻(ke)槽與不(bu)通孔在(zai)(zai)檢(jian)測空(kong)間產生(sheng)的(de)(de)(de)漏(lou)磁(ci)(ci)(ci)量(liang)也(ye)(ye)相(xiang)差較(jiao)大。當不(bu)通孔位于檢(jian)測構件(jian)(jian)的(de)(de)(de)背面(mian)時，試件(jian)(jian)中(zhong)(zhong)的(de)(de)(de)磁(ci)(ci)(ci)力(li)線受到缺(que)(que)陷(xian)(xian)(xian)(xian)引(yin)發磁(ci)(ci)(ci)通畸(ji)變而發生(sheng)的(de)(de)(de)整(zheng)體(ti)偏移(yi)程(cheng)度(du)也(ye)(ye)就(jiu)更弱。因此，常規(gui)漏(lou)磁(ci)(ci)(ci)檢(jian)測過程(cheng)中(zhong)(zhong)經(jing)常遇到的(de)(de)(de)問題是，正面(mian)檢(jian)測較(jiao)淺缺(que)(que)陷(xian)(xian)(xian)(xian)時容易被判別為內部(bu)缺(que)(que)陷(xian)(xian)(xian)(xian)，而較(jiao)深的(de)(de)(de)內部(bu)缺(que)(que)陷(xian)(xian)(xian)(xian)又容易被判別為較(jiao)淺的(de)(de)(de)外部(bu)缺(que)(que)陷(xian)(xian)(xian)(xian)。
下面對(dui)不同(tong)厚度鋼板中不同(tong)深度的機加工不通孔進行檢(jian)(jian)測試驗(yan)，其中8.0mm厚和17.2mm厚的鋼板正(zheng)、反面檢(jian)(jian)測不通孔缺(que)陷信號如圖(tu)4-17和圖(tu)4-18所示，將各人工缺(que)陷的試驗(yan)數據(ju)及評(ping)判指標計算列入(ru)表4-5。
從表(biao)中可以(yi)看出，經過能級篩選后的(de)中心斜率表(biao)現出良好(hao)(hao)的(de)區(qu)分(fen)效果，而且不(bu)通孔類缺(que)陷的(de)位置(zhi)特(te)征(zheng)區(qu)分(fen)門(men)限與橫(heng)向(xiang)刻(ke)槽(cao)有著較好(hao)(hao)的(de)通用性，均(jun)可采用相同的(de)區(qu)分(fen)門(men)限（以(yi)αc-t=20.00~30.00．00作為門(men)限值）。因此，采用中心斜率對缺(que)陷的(de)位置(zhi)特(te)征(zheng)進行識(shi)別時具有較好(hao)(hao)的(de)排他(ta)能力(li)，而不(bu)會被缺(que)陷形態所干擾(rao)。
3. 缺(que)陷走向對αc的影響
在不銹(xiu)鋼管漏(lou)(lou)磁(ci)檢(jian)測(ce)過程中，當(dang)裂紋的走向(xiang)與(yu)磁(ci)化(hua)場方向(xiang)呈非垂直關系時，漏(lou)(lou)磁(ci)場空(kong)間(jian)分布特征與(yu)其檢(jian)測(ce)信號(hao)的畸變(bian)(bian)程度都(dou)會(hui)發生變(bian)(bian)化(hua)。下面介紹缺陷走向(xiang)對檢(jian)測(ce)信號(hao)中心斜(xie)率的影響。

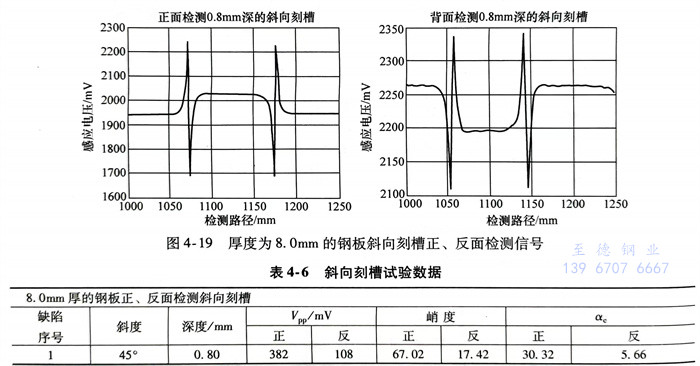

同樣采用8.0mm厚(hou)的鋼板作為(wei)檢測試(shi)件，對鋼板中的人工斜向刻槽進行正、反面(mian)漏磁檢測，提離(li)值為(wei)0.5mm，提取缺陷漏磁場的法向分量檢測信號(hao)如圖4-19所(suo)示。將試(shi)驗(yan)結果及各種評判指標列(lie)入表4-6。
結合(he)表4-4和(he)表4-5中(zhong)橫向刻槽及不通(tong)孔類(lei)缺(que)陷的(de)試(shi)驗(yan)(yan)(yan)數(shu)據(ju)，以8.0mm厚的(de)鋼(gang)板試(shi)驗(yan)(yan)(yan)數(shu)據(ju)為例，從表4-6中(zhong)的(de)斜向刻槽試(shi)驗(yan)(yan)(yan)數(shu)據(ju)可以看到，中(zhong)心斜率α。依然可以選(xuan)用與橫向刻槽、不通(tong)孔相同(tong)的(de)門(men)限值（在αc-=20.00~30～30.00之(zhi)間選(xuan)擇）。
在使用中心斜率法區分內、外(wai)部缺陷時(shi)，應確保(bao)探頭與不銹鋼管管壁充分接觸，以確保(bao)檢測(ce)信號不受(shou)提離(li)效應的(de)影響。另外(wai)，在檢測(ce)過(guo)程(cheng)中必須保(bao)證檢測(ce)速(su)(su)度(du)恒定(ding)(ding)，因為當采用霍爾元件(jian)(jian)作為磁敏(min)感(gan)元件(jian)(jian)時(shi)，檢測(ce)輸(shu)出量為檢測(ce)空間內某(mou)一(yi)點的(de)絕(jue)對量值，在一(yi)定(ding)(ding)的(de)提離(li)距離(li)下，其量值是一(yi)定(ding)(ding)的(de)。然而，如果在檢測(ce)過(guo)程(cheng)中速(su)(su)度(du)發生變(bian)化，勢(shi)必會(hui)改變(bian)相鄰極值之間的(de)水平距離(li)，后(hou)期基于這兩者建立起來(lai)的(de)中心斜率就失去了判別位(wei)置特征的(de)可(ke)靠(kao)性。
此(ci)外(wai)，基于檢(jian)測(ce)信號中心斜率的(de)區分(fen)方法(fa)在使用過(guo)程中需(xu)要首(shou)先經(jing)過(guo)大(da)量試驗數(shu)據(ju)來(lai)分(fen)析獲得調節因(yin)子ε。當然(ran)，對于材質和壁(bi)厚一定的(de)不銹鋼管，在某(mou)一磁化狀態下，調節因(yin)子是恒定的(de)。因(yin)此(ci)，通(tong)過(guo)建立數(shu)據(ju)庫的(de)方式可大(da)大(da)提(ti)高該方法(fa)的(de)準確性。
