夾(jia)套管(guan)結構的配管(guan)設計(ji)要(yao)求規(gui)范(fan)主要(yao)有(you)以(yi)下幾點：
①. 夾(jia)套(tao)加熱系統(tong)應(ying)包(bao)括：蒸(zheng)汽（或(huo)熱水(shui)或(huo)導熱油）總(zong)管(guan)、蒸(zheng)汽（或(huo)熱水(shui)或(huo)導熱油）進入管(guan)、分(fen)配(pei)站(zhan)、套(tao)管(guan)、冷(leng)凝(ning)水(shui)排出管(guan)、收(shou)集站(zhan)、冷(leng)凝(ning)水(shui)（或(huo)熱水(shui)或(huo)導熱油）、回流總(zong)管(guan)等。其設計要(yao)求同伴管(guan)加熱系統(tong)。每個分(fen)配(pei)站(zhan)或(huo)回收(shou)站(zhan)上所設的(de)加熱介質(zhi)接(jie)口數應(ying)不超過6個，但(dan)至少有3個。
②. 夾(jia)(jia)套(tao)(tao)加熱(re)(re)管的(de)組(zu)(zu)合(he)尺寸：夾(jia)(jia)套(tao)(tao)管組(zu)(zu)裝及其(qi)配件選用(yong)應根據套(tao)(tao)管與內管的(de)介質性質、設(she)計溫(wen)度(du)和(he)設(she)計壓力等條件確定(ding)。除非另有規定(ding)，夾(jia)(jia)套(tao)(tao)加熱(re)(re)管的(de)組(zu)(zu)合(he)尺寸結構見表13.7。
③. 夾套管(guan)為(wei)“隱蔽型”時，在內(nei)管(guan)需要檢查的焊(han)縫部位，對(dui)應(ying)的外管(guan)位置(zhi)應(ying)留出一段(duan)剖分管(guan)段(duan)，剖分管(guan)段(duan)的最小(xiao)長度一般不小(xiao)于75mm，見圖13.23。
④. 夾套(tao)管分支管部位的外管應采用剖分三通，見(jian)圖13.24。

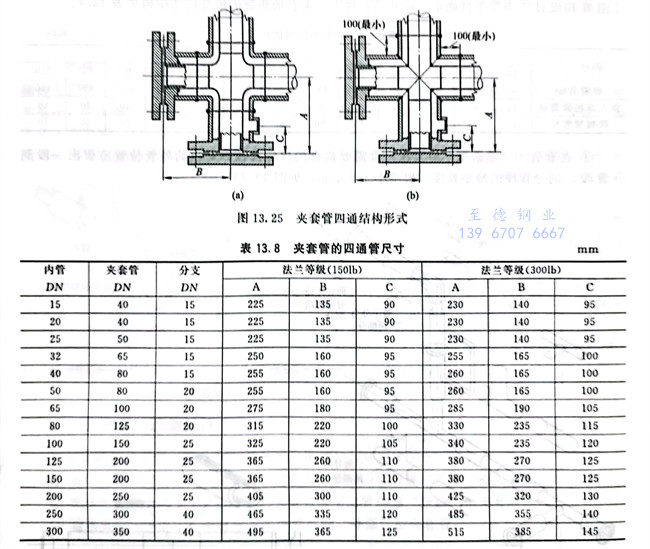

⑤. 夾套管的四通管。當管道夾套內的工藝物料在常溫下固化，或維修時需要機械清除的才采用四通來代替彎頭，其結構形式見圖13.25，尺寸見表13.8。
⑥. 夾(jia)套管的彎(wan)頭位置(zhi)內管宜采(cai)用(yong)長半徑R＝1.5D的彎(wan)頭，外管宜采(cai)用(yong)短半徑的彎(wan)頭，見圖13.26。
⑦. 夾套管(guan)內管(guan)的(de)(de)異徑管(guan)與外管(guan)的(de)(de)異徑管(guan)的(de)(de)大口端端部錯開(kai)距離(li)最小(xiao)為50mm，見圖13.27。
⑧. 夾(jia)套管(guan)外管(guan)上的伴(ban)熱介質接(jie)管(guan)尺寸最(zui)小為DN15，且采用法(fa)蘭連接(jie)形式(shi)。
⑨. 夾(jia)套(tao)管保溫時，外(wai)管上的所有連接(jie)管件的連接(jie)端部均(jun)應(ying)露在保溫層(ceng)外(wai)。
⑩. 內管(guan)(guan)與外管(guan)(guan)的連接形式(shi)可根據夾套(tao)管(guan)(guan)端部結構(gou)形式(shi)確(que)定。

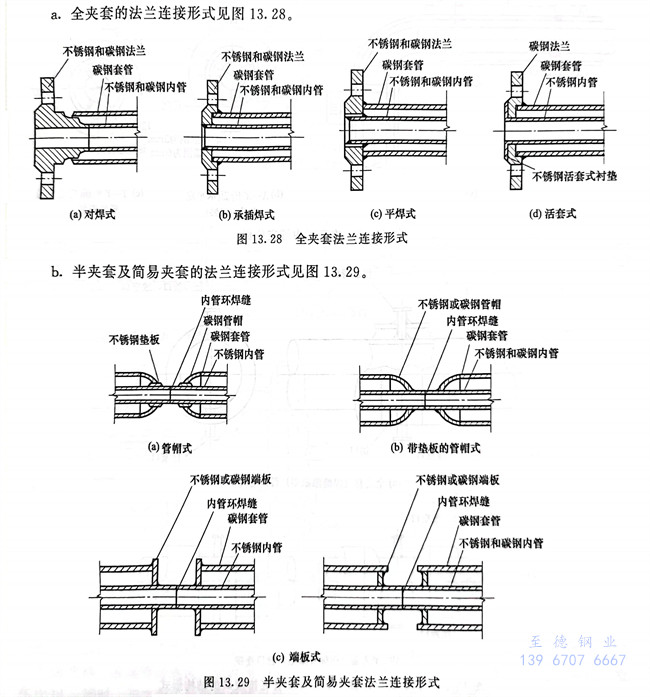

a. 全夾套的(de)法蘭(lan)連(lian)接形式見圖13.28。
b. 半夾套及簡易(yi)夾套的法蘭連接形式見圖13.29。
?. 夾(jia)套(tao)管(guan)的內管(guan)和外管(guan)之間(jian)采用(yong)定(ding)(ding)位(wei)(wei)板(ban)(ban)的方式來支(zhi)承。夾(jia)套(tao)管(guan)內管(guan)采用(yong)定(ding)(ding)位(wei)(wei)板(ban)(ban)定(ding)(ding)位(wei)(wei)，定(ding)(ding)位(wei)(wei)板(ban)(ban)安裝方位(wei)(wei)不(bu)應影響(xiang)內管(guan)熱位(wei)(wei)移。一(yi)般(ban)采用(yong)三塊定(ding)(ding)位(wei)(wei)板(ban)(ban)按120°夾(jia)角均布焊接在內管(guan)外壁上，定(ding)(ding)位(wei)(wei)板(ban)(ban)距外管(guan)內壁的空(kong)隙為1～1.5mm，定(ding)(ding)位(wei)(wei)板(ban)(ban)長40mm，厚度為：碳鋼6mm，不(bu)銹鋼3mm。見(jian)圖(tu)13.30。定(ding)(ding)位(wei)(wei)板(ban)(ban)的間(jian)距見(jian)表(biao)13.9。
?. 夾套管內管的儀表管口(kou)、管頂(ding)放空(kong)口(kou)及(ji)管底排液口(kou)的結構(gou)形式見圖13.31。
?. 夾套管的跨接管見圖13.32。
跨(kua)(kua)(kua)接(jie)(jie)管連(lian)接(jie)(jie)應防止積(ji)液和(he)堵塞(sai)，并考慮(lv)跨(kua)(kua)(kua)接(jie)(jie)管的(de)(de)安裝空間(jian)。跨(kua)(kua)(kua)接(jie)(jie)管拐彎處宜采用煨彎彎頭。每段夾套管之(zhi)間(jian)，在規定長(chang)度(du)范圍內，伴(ban)熱(re)介(jie)質(zhi)可采用跨(kua)(kua)(kua)接(jie)(jie)管進行串連(lian)。跨(kua)(kua)(kua)接(jie)(jie)管的(de)(de)管口(kou)方位設置應按照下(xia)列原則：伴(ban)熱(re)介(jie)質(zhi)為(wei)氣態(tai)時，應高進低(di)出(chu)；伴(ban)熱(re)介(jie)質(zhi)為(wei)液態(tai)時，應低(di)進高出(chu)。跨(kua)(kua)(kua)接(jie)(jie)管的(de)(de)設計應使排放流暢(chang)，防止積(ji)液和(he)堵塞(sai)。配(pei)管時應考慮(lv)跨(kua)(kua)(kua)接(jie)(jie)管的(de)(de)安裝空間(jian)，管道間(jian)距應適當(dang)加大。
