鎢極是鎢極氣體保護(hu)焊、等離子(zi)弧焊和切割用的(de)電極。它具有耐高溫（熔點溫度為(wei)3410℃±10℃，沸點為(wei)5900℃）、電子(zi)發射能力較強的(de)優點。

  實踐證(zheng)明(ming)，用純鎢(wu)作為電極不夠理想，必須在純鎢(wu)的基(ji)礎上加一(yi)些電子發射(she)能力很(hen)強的稀土元素，如釷、鍶、鈰(shi)、鋯、鑭等(deng)，更能發揮(hui)其(qi)作用。

  釷鎢極是在純(chun)鎢極配料中加入了(le)質量分數不大(da)于(yu)2.0％的(de)氧化針的(de)電(dian)極，它具(ju)有降低空載(zai)電(dian)壓，改善引弧、電(dian)弧穩定，增大(da)許(xu)用焊接電(dian)流等優(you)點(dian)。但(dan)針有微(wei)量的(de)放射性，對人(ren)體健(jian)康有害，使其應用受到一定的(de)限制。

  鈰(shi)鎢(wu)極(ji)(ji)是在純鎢(wu)極(ji)(ji)配料中加(jia)入了質量分數為2.0％左(zuo)右的(de)(de)氧化(hua)鈰(shi)的(de)(de)電(dian)(dian)(dian)極(ji)(ji)。鈰(shi)鎢(wu)極(ji)(ji)除(chu)了放(fang)射性劑量要(yao)比釷鎢(wu)極(ji)(ji)低之(zhi)外，它(ta)具(ju)有(you)易于引(yin)弧，電(dian)(dian)(dian)弧穩定性好，陰極(ji)(ji)斑點小，壓降低，燒損少(shao)等(deng)優點。因(yin)此(ci)，它(ta)是目(mu)前非(fei)熔(rong)化(hua)電(dian)(dian)(dian)極(ji)(ji)氣體保護焊、以及等(deng)離子弧焊和切割用(yong)電(dian)(dian)(dian)極(ji)(ji)中應(ying)用(yong)最廣的(de)(de)一種(zhong)鎢(wu)極(ji)(ji)。

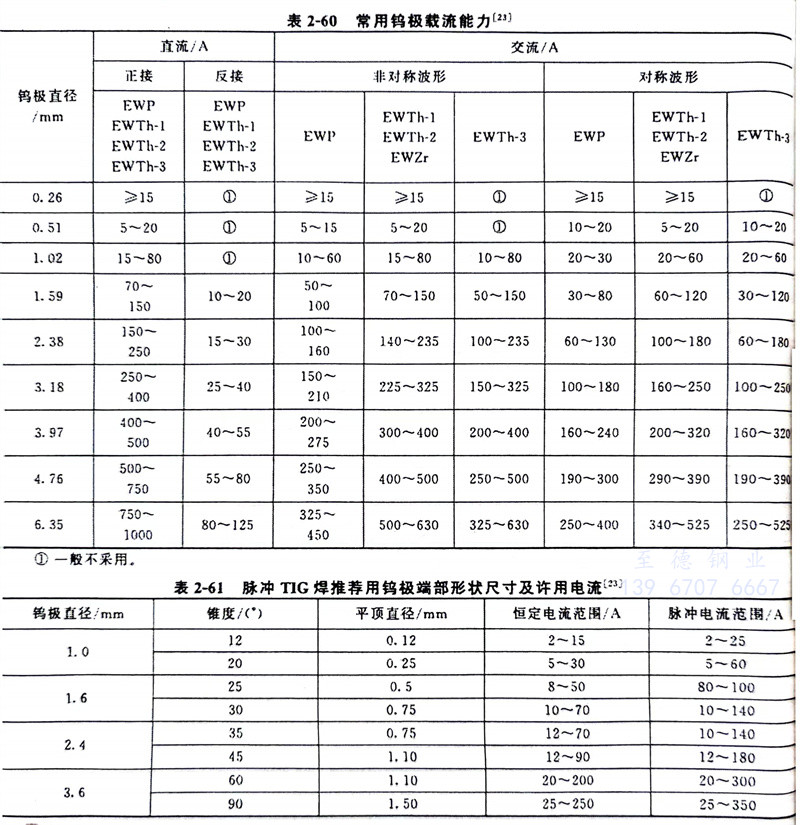

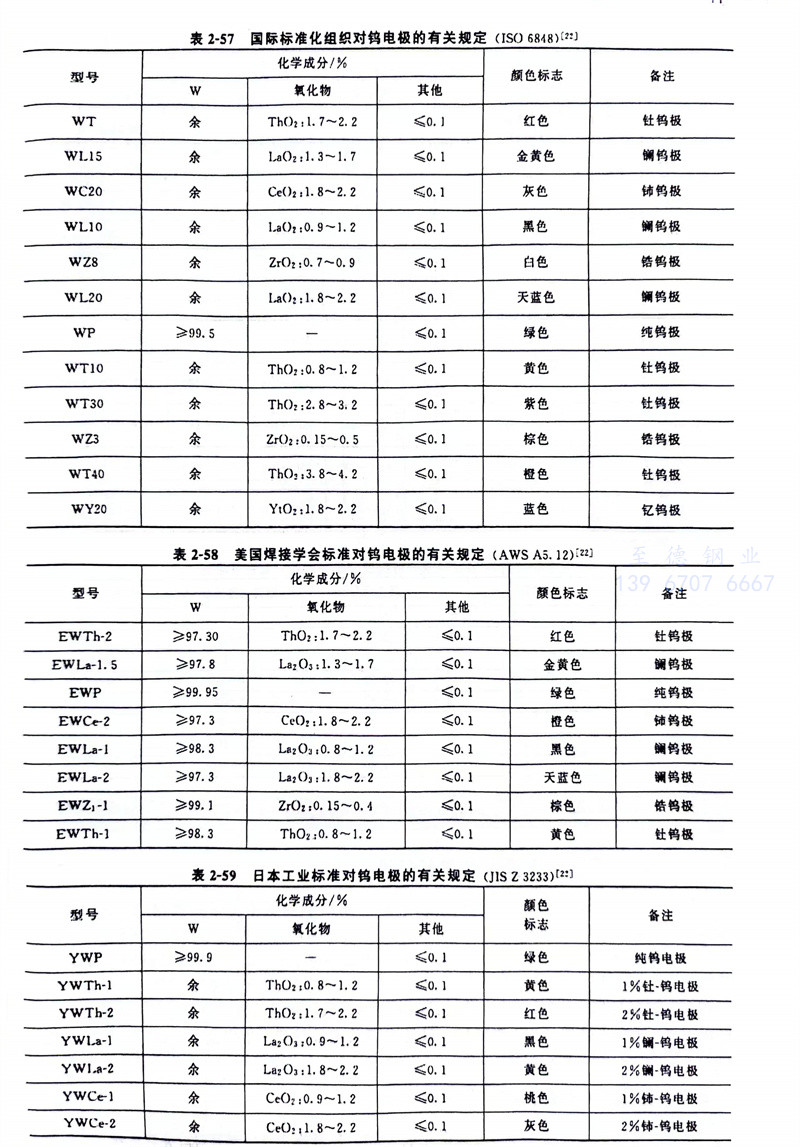

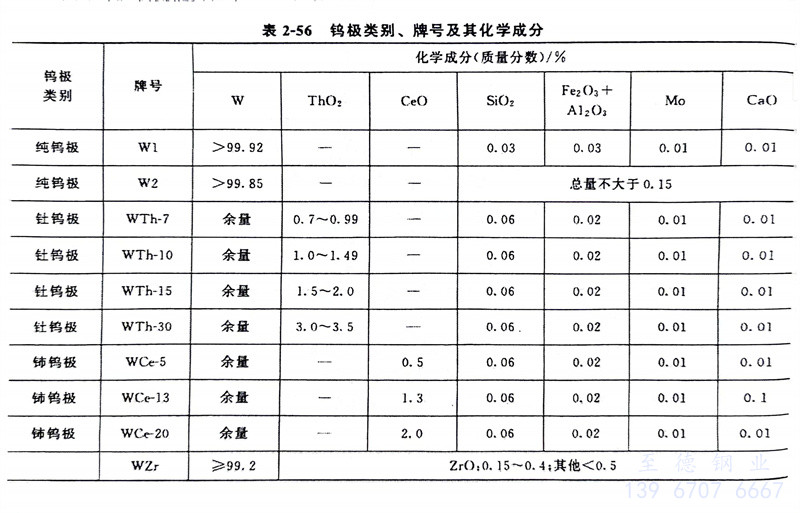

  有關鎢極(ji)類別、牌號(hao)及(ji)其(qi)化(hua)學成(cheng)分見表2-56；國外鎢極(ji)型號(hao)化(hua)學成(cheng)分見表2-57～表2-59。常(chang)用鎢極(ji)載(zai)流能力見表2-60、表2-61。
