一(yi)、由(you)于設備(bei)布置或其(qi)他因素使管道系統的幾何形(xing)狀受到限(xian)制，補(bu)償(chang)能力不能滿足要求時，應在(zai)管道系統的適(shi)當位(wei)置安(an)裝補(bu)償(chang)器。

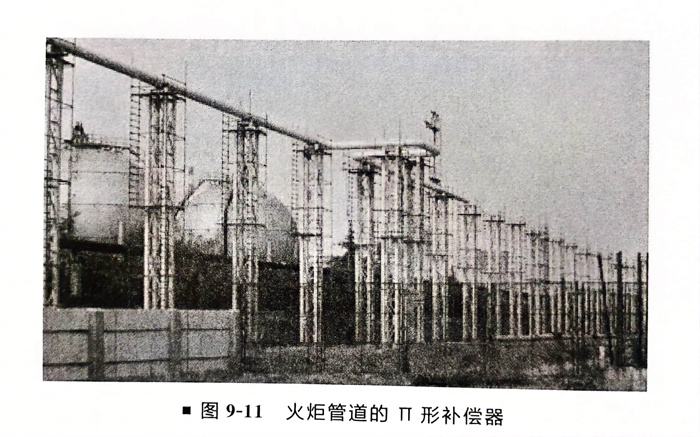

根據補(bu)(bu)償(chang)(chang)器(qi)(qi)的形成(cheng)可以將其分為兩類(lei)：一類(lei)是由于工藝需要在布置管(guan)道時(shi)自然(ran)(ran)形成(cheng)的彎曲(qu)(qu)管(guan)段，稱為自然(ran)(ran)補(bu)(bu)償(chang)(chang)器(qi)(qi)，如L形補(bu)(bu)償(chang)(chang)器(qi)(qi)、Z形補(bu)(bu)償(chang)(chang)器(qi)(qi)（圖(tu)9-9）、II形補(bu)(bu)償(chang)(chang)器(qi)(qi)（圖(tu)9-10、圖(tu)9-11）；另一類(lei)是專門設置用(yong)于吸收管(guan)道熱膨脹的彎曲(qu)(qu)管(guan)段或伸縮裝置，稱為人工補(bu)(bu)償(chang)(chang)器(qi)(qi)，如波紋(wen)式補(bu)(bu)償(chang)(chang)器(qi)(qi)、填料函式補(bu)(bu)償(chang)(chang)器(qi)(qi)等。

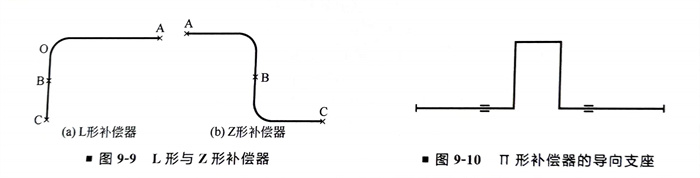

如自然補償的(de)形(xing)式為L形(xing)，則需考(kao)慮其中較短管［圖(tu)9-9（a）中OB管段］是(shi)否有足夠的(de)吸收管系熱(re)膨(peng)脹的(de)能力，如OB管段的(de)長度(du)不夠，則應加長至C或重(zhong)新考(kao)慮管線布置，以免發生管系因彎曲過度(du)而破壞。
如(ru)自然補償的形(xing)(xing)式為Z形(xing)(xing)，則不應在(zai)(zai)Z形(xing)(xing)管道中B處［圖9-9（b）］加以固定使之成為兩個L形(xing)(xing)（AB和AC），即只需在(zai)(zai)兩端(duan)（A、C）加以固定保持(chi)Z形(xing)(xing)。
管道在自然補償時如選用立體形方式(shi)，則較平(ping)面形的補償效果更好。
二(er)、補償器的選用(yong)和布置規(gui)定如下。
a. Ⅱ形補償器(qi)結構簡單、運行可靠、投資少，應(ying)(ying)優先(xian)選用。Ⅱ形補償器(qi)宜設置在兩(liang)固定點(dian)中部，為防止管道橫(heng)向位(wei)移過大(da)，應(ying)(ying)在Ⅱ形補償器(qi)兩(liang)側設置導(dao)向架(jia)。導(dao)向支座與Ⅱ形補償器(qi)管端的距(ju)離一般取(qu)管徑(jing)的30～40倍(bei)。
b. Ⅱ形補償器與固(gu)定點的(de)(de)距離不宜小于兩固(gu)定點間距的(de)(de)1/3。
c. 管道布置受限制(zhi)時，在設計(ji)壓力和輸送介質(zhi)允許的情況(kuang)下可選(xuan)用金屬(shu)波紋管補償(chang)器(qi)。波形式補償(chang)器(qi)補償(chang)能力大(da)、占地小(xiao)，但制(zhi)造較(jiao)為(wei)復(fu)雜(za)，價格高，適用于(yu)低(di)壓大(da)直徑管道。
波紋(wen)式(shi)補(bu)(bu)(bu)償器(qi)(qi)(qi)是(shi)用3～4mm厚的(de)(de)金屬薄片制成的(de)(de)，它(ta)利用金屬本身的(de)(de)彈性(xing)伸縮來吸收管線(xian)的(de)(de)熱膨脹(zhang)，每個波紋(wen)可吸收5～15mm的(de)(de)膨脹(zhang)量。它(ta)的(de)(de)優(you)點是(shi)體積小、結(jie)構嚴密(mi)。但(dan)是(shi)為了(le)防止(zhi)補(bu)(bu)(bu)償器(qi)(qi)(qi)本身產生縱向(xiang)彎曲(qu)，補(bu)(bu)(bu)償器(qi)(qi)(qi)不能(neng)做得(de)太(tai)長，每個補(bu)(bu)(bu)償器(qi)(qi)(qi)的(de)(de)波紋(wen)總(zong)數一(yi)般不得(de)超(chao)過6個。這(zhe)使補(bu)(bu)(bu)償器(qi)(qi)(qi)的(de)(de)補(bu)(bu)(bu)償能(neng)力受到限制。這(zhe)類補(bu)(bu)(bu)償器(qi)(qi)(qi)僅用在內壓小于(yu)0.7MPa的(de)(de)管道上。
d. 布置無約束(shu)金屬(shu)波紋(wen)管補償器應符合下列要求。
1. 兩個固定支(zhi)座間(jian)僅能布(bu)置一個補償器(qi)。
2. 固定(ding)支座必須(xu)具有足夠的強度，以(yi)承受內壓推力的作用。
3. 對管(guan)道必須(xu)進行(xing)嚴格保護，尤其(qi)是靠近(jin)補(bu)(bu)(bu)償(chang)器的(de)部位應設置導(dao)向(xiang)架(jia)，第(di)一(yi)個導(dao)向(xiang)支架(jia)與補(bu)(bu)(bu)償(chang)器的(de)距離應小(xiao)于或等于4倍(bei)公稱直徑，第(di)二(er)個導(dao)向(xiang)支架(jia)與第(di)一(yi)個導(dao)向(xiang)支架(jia)的(de)距離應小(xiao)于或等于14倍(bei)公稱直徑，以防(fang)止管(guan)道有彎曲和徑向(xiang)偏移造成補(bu)(bu)(bu)償(chang)器的(de)破(po)壞(huai)。
e. 布置帶約束(shu)的金屬(shu)波紋管補償器應(ying)符合應(ying)力計算的要求。
f. 套管(guan)式、球形補償器(qi)因填(tian)料容(rong)易松弛、發生(sheng)泄(xie)漏，對可燃(ran)介(jie)質管(guan)道和有毒(du)介(jie)質管(guan)道嚴禁選用(yong)（采用(yong)自然沉降地基的儲罐，存在后期的沉降量，其管(guan)應采用(yong)金(jin)屬軟管(guan)）。
③. 儲罐(guan)前的(de)管道當地震(zhen)烈(lie)度(du)(du)大于(yu)或等于(yu)7度(du)(du)、有(you)不均勻(yun)沉陷，且公稱直徑大于(yu)或等于(yu)150mm時，應(ying)設(she)置(zhi)儲罐(guan)抗震(zhen)用金屬(shu)軟管。金屬(shu)軟管的(de)直徑不應(ying)小于(yu)儲罐(guan)進出口的(de)直徑。金屬(shu)軟管應(ying)布置(zhi)在靠(kao)近儲罐(guan)壁的(de)第一(yi)道閥門和第二道閥門之(zhi)間(jian)。
