裝置設備(bei)布置圖的(de)圖例可(ke)以參考(kao)SH/T 3052《石油化工(gong)配管工(gong)程設計(ji)圖例》。在此(ci)僅列出(chu)一些常用(yong)圖例供參考(kao)。對于管道布置圖，可(ke)根據實(shi)際需要(yao)派生。在繪(hui)制(zhi)設備(bei)布置圖時，應按設備(bei)的(de)實(shi)際外形輪廓線繪(hui)制(zhi)。

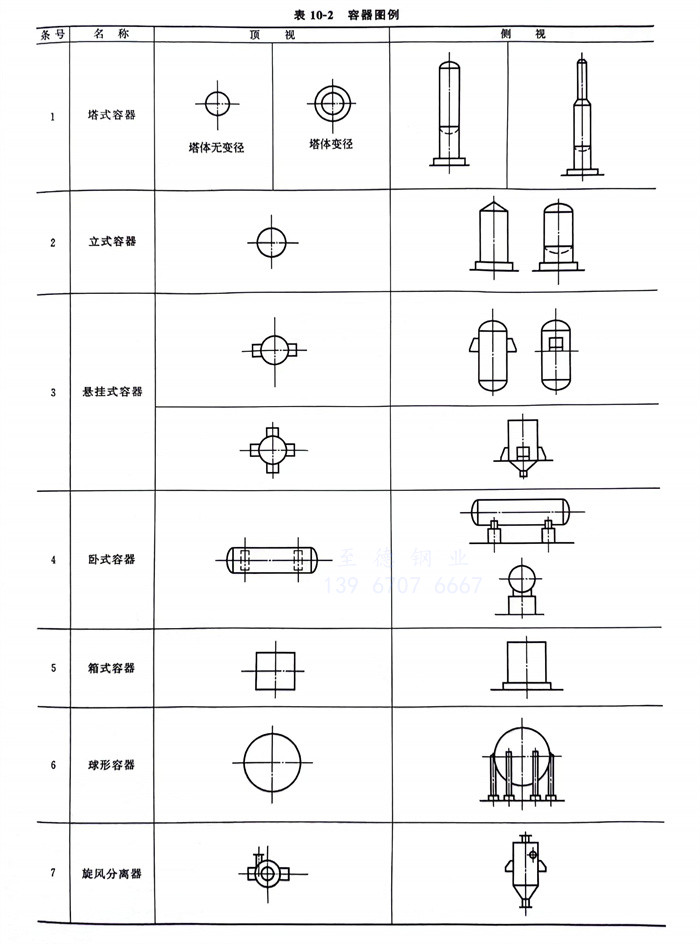

①. 容器（表(biao)10-2）。

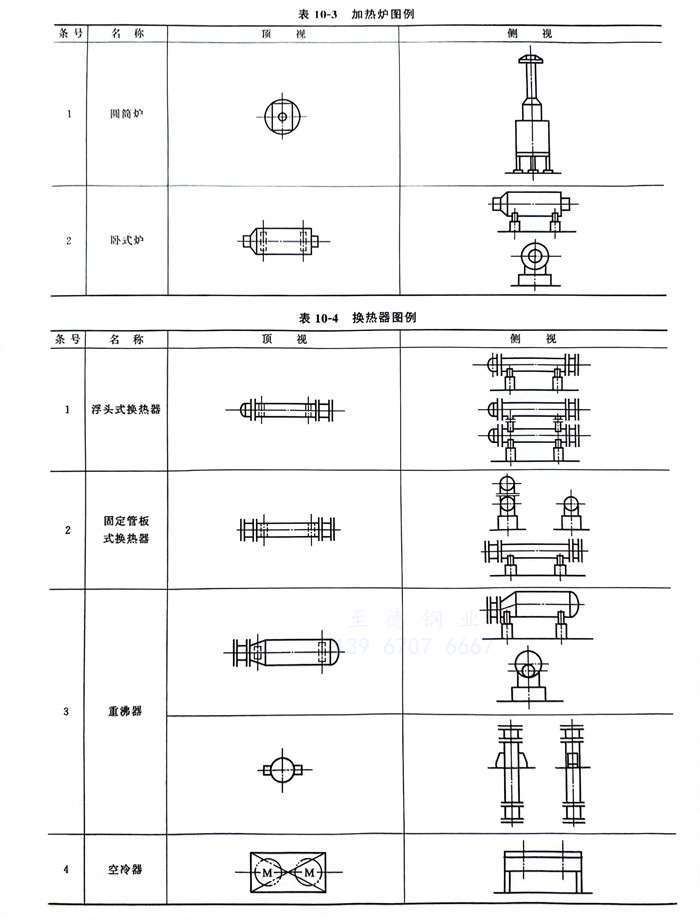

②. 加(jia)熱爐（表10-3）。
③. 換熱器（表10-4）。

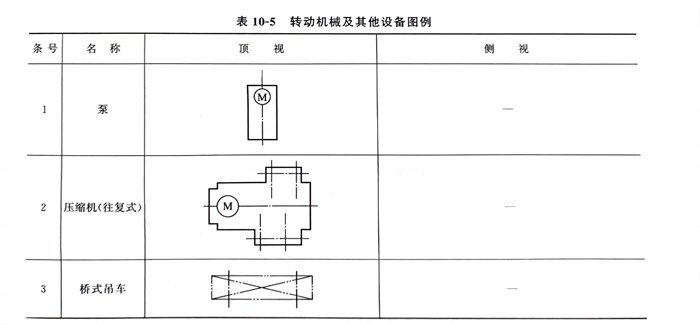

④. 轉(zhuan)動機械及其他（表10-5）。
