高純鐵素體不(bu)銹(xiu)鋼(gang) Cr30Mo2 性能與(yu)特點如下：

a. 力學性(xing)能和脆性(xing)轉變溫度

   一些(xie)試驗結果見表4.13（b）、圖(tu)4.21和圖(tu)4.22。從圖(tu)中可(ke)知，高純Cr30Mo2的(de)室溫韌(ren)性可(ke)達(da)105J／㎡（V形和U形缺口）。脆(cui)性轉變(bian)溫度(du)3mm冷軋板(ban)可(ke)達(da)-100℃以下，而10mm熱軋板(ban)也可(ke)達(da)-20℃。

b. 耐腐蝕性能

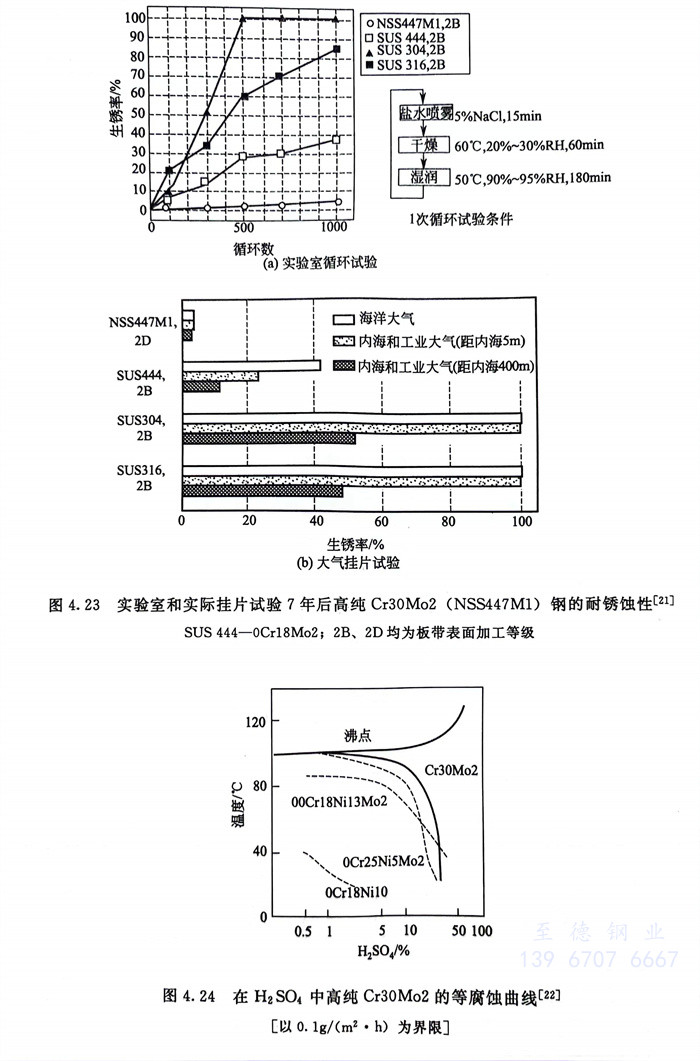

   在各(ge)種大氣和(he)各(ge)種酸、堿、鹽(yan)介質(zhi)中，高純Cr30Mo2耐全(quan)面腐(fu)蝕(shi)和(he)耐局部腐(fu)蝕(shi)性能(neng)均遠遠優于(yu)(yu)316型不銹鋼，在含氧(yang)化劑的NaOH中優于(yu)(yu)純鎳，一(yi)些試驗(yan)結果見圖4.23～圖4.27和(he)表4.14。

c. 冷成(cheng)型性(xing)和(he)焊接性(xing)能

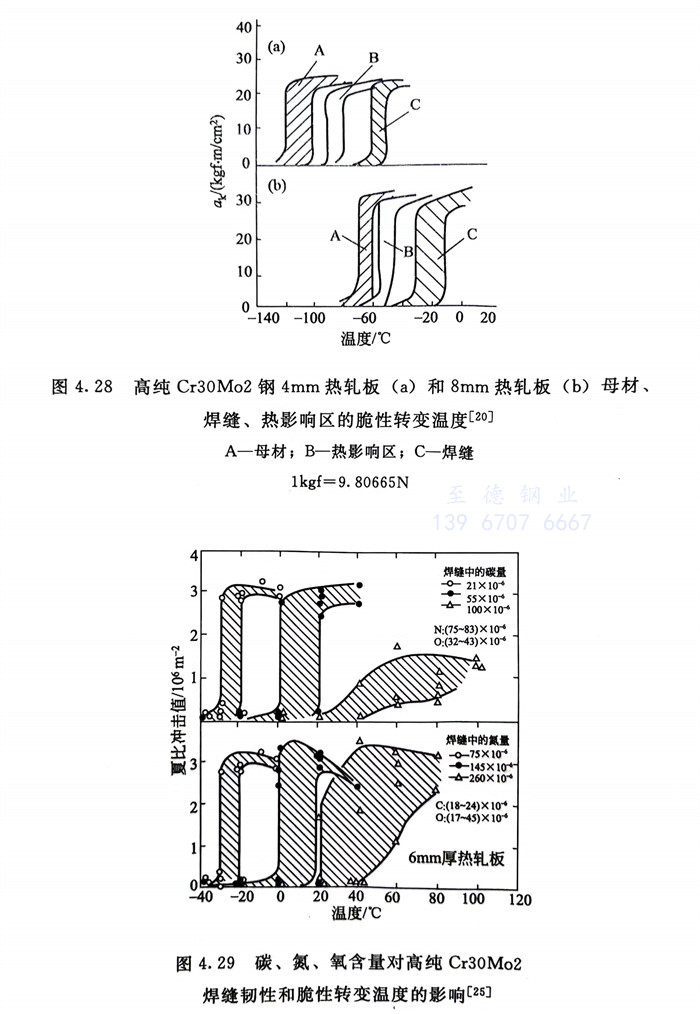

   表4.15列(lie)出了高(gao)純Cr30Mo2 1.5mm板材冷成型性(xing)(xing)(xing)數據。試(shi)驗(yan)還表明(ming)(ming)，高(gao)純Cr30Mo2焊(han)(han)(han)接性(xing)(xing)(xing)良好，焊(han)(han)(han)后無晶間(jian)腐(fu)蝕(shi)傾向，在一些腐(fu)蝕(shi)介質中，焊(han)(han)(han)前、焊(han)(han)(han)后的(de)(de)(de)耐(nai)蝕(shi)性(xing)(xing)(xing)無明(ming)(ming)顯差(cha)別（表4.16）；適宜截面尺寸的(de)(de)(de)高(gao)純Cr30Mo2鋼(gang)(gang)焊(han)(han)(han)后的(de)(de)(de)韌性(xing)(xing)(xing)和脆(cui)(cui)性(xing)(xing)(xing)轉變(bian)(bian)溫度完全(quan)可滿足(zu)使用的(de)(de)(de)需求（見圖(tu)4.28）；但是，在焊(han)(han)(han)接過程中，要(yao)采(cai)取(qu)措(cuo)施防(fang)止碳、氮(dan)等間(jian)隙元素對(dui)焊(han)(han)(han)縫的(de)(de)(de)污染。圖(tu)4.29系因焊(han)(han)(han)縫污染而(er)引起的(de)(de)(de)高(gao)純Cr30Mo2鋼(gang)(gang)焊(han)(han)(han)后韌性(xing)(xing)(xing)的(de)(de)(de)降(jiang)低和脆(cui)(cui)性(xing)(xing)(xing)轉變(bian)(bian)溫度的(de)(de)(de)升高(gao)。

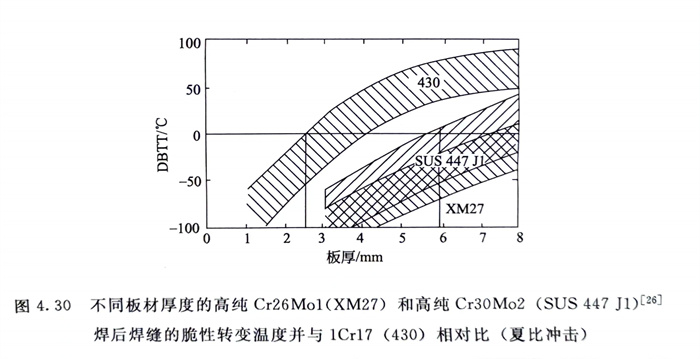

   圖4.30指出了1Cr17（430）和兩種高純鐵素(su)體不銹鋼高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由(you)于薄截面(mian)尺寸(cun)的高純Cr30Mo2（NSS447M1）綜合性能優(you)良，又不含鎳且成本(ben)低(di)于0Cr17Ni12Mo2（316）不銹(xiu)鋼，國外（例(li)如日(ri)本(ben)）已用(yong)于沿海大型國際機場的屋頂材料(liao)。
