國內(nei)牌號為(wei)0027Mo，國外VOD冶煉的牌號為(wei)UNS S 44625，日本牌號為(wei)SUS XM27。

a. 力學性(xing)能和脆性(xing)轉(zhuan)變溫(wen)度

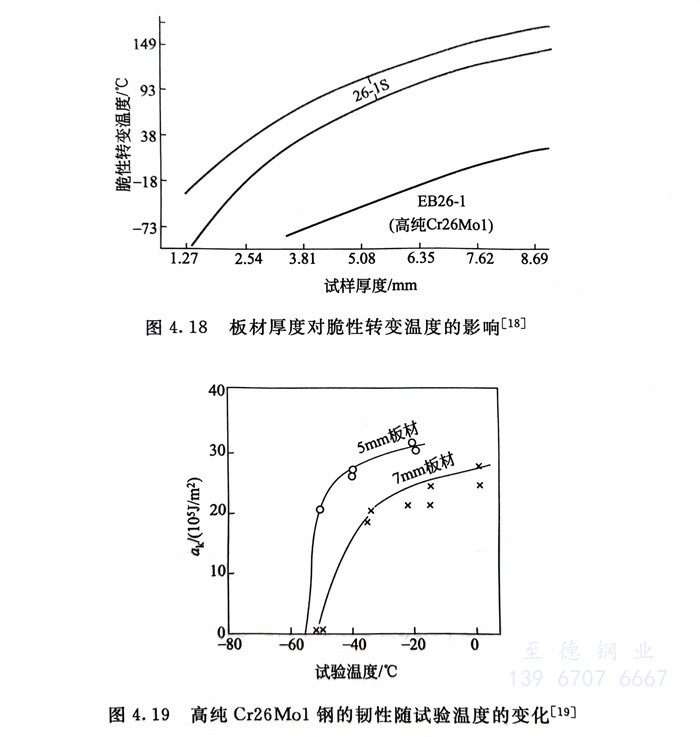

  力學性能見圖(tu)4.17和(he)表4.8。脆性轉變溫(wen)度見圖(tu)4.18和(he)圖(tu)4.19。一般認為高純Cr26Mo1截面尺寸適用于≤6mm或≤7mm板、帶(dai)材、管材。

b. 耐(nai)腐蝕性(xing)能(neng)

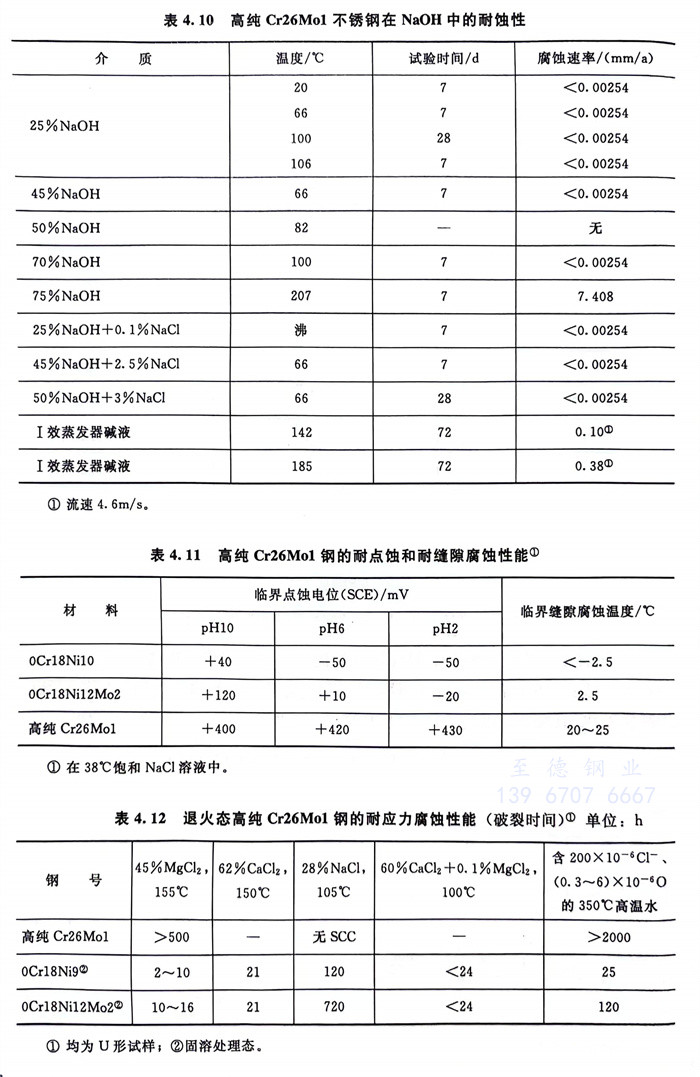

  高純Cr26Mo1耐(nai)(nai)蝕性優良，即使(shi)在(zai)65％沸(fei)騰HNO3和NaOH中(zhong)亦然（見(jian)表4.9和表4.10）；在(zai)耐(nai)(nai)點蝕、耐(nai)(nai)縫(feng)隙腐蝕、耐(nai)(nai)應力腐蝕等(deng)局部腐蝕中(zhong)均既優于0Cr18Ni10，也優于0Cr18Ni12Mo2。一(yi)些結果見(jian)表4.11和表4.12。

c. 冷成(cheng)型性和焊接性能

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏體不銹鋼(gang)小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
