00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素體不(bu)銹鋼的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足夠的韌性。在我國，此牌號(hao)已開始生(sheng)(sheng)產和使用(yong)(yong)，在歐、美(mei)諸國和地區也有類似牌號(hao)在大量生(sheng)(sheng)產和應用(yong)(yong)。

一、力學性能

 00Cr12NiTi鋼的各種力學性(xing)能見表4.33～表4.35和(he)圖4.59。

 圖(tu)4.59 00Cr12NiTi鋼(gang)的焊(han)接接頭的疲勞(lao)強度（采用奧氏體不(bu)銹鋼(gang)焊(han)條(tiao)焊(han)接）

二(er)、耐腐蝕和(he)磨蝕性(xing)能(neng)

  此(ci)鋼(gang)的耐(nai)蝕(shi)性(xing)雖然低于(yu)含鉻量高的一些牌(pai)號(hao)，例(li)如(ru)430（1Cr17），但是(shi)其耐(nai)蝕(shi)性(xing)遠高于(yu)低碳鋼(gang)和耐(nai)蝕(shi)低合金鋼(gang)，此(ci)鋼(gang)主(zhu)要用(yong)于(yu)不以表面美觀為主(zhu)要要求的弱腐蝕(shi)環境中(zhong)。

 1. 在大氣中的耐蝕(shi)性

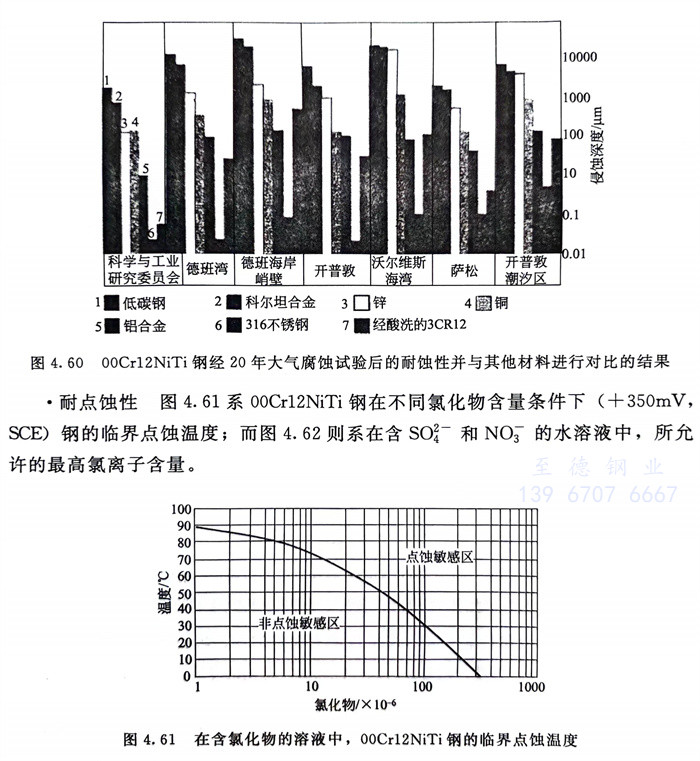

    圖4.60系(xi)在南非大(da)氣條件(jian)進行20年試驗所取得的(de)(de)結(jie)果(guo)，從(cong)圖4.60中的(de)(de)結(jie)果(guo)可(ke)以看出，00Cr12NiTi鋼的(de)(de)耐蝕(shi)性比低(di)碳(tan)鋼和CORTENO（科爾坦合金）高幾個數量級。但是，不推薦將00Cr12NiTi鋼用(yong)(yong)于腐蝕(shi)環(huan)境中的(de)(de)裝飾用(yong)(yong)途，因為00Cr12NiTi表面常會形(xing)成一層雖不影響結(jie)構穩定性的(de)(de)銹蝕(shi)影響美(mei)觀。如果(guo)使(shi)用(yong)(yong)時美(mei)觀很重要(yao)，當選用(yong)(yong)00Cr12NiTi鋼時表面需(xu)加涂層。

    圖4.60 00Cr12NiTi鋼經20年大氣(qi)腐(fu)蝕試驗后的(de)耐蝕性并與其他材料進(jin)行對比的(de)結(jie)果

 2. 耐(nai)點蝕性

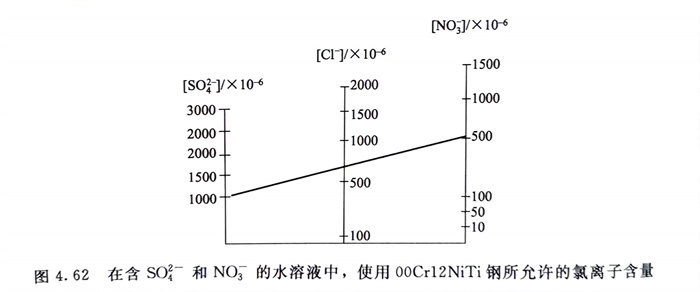

    圖(tu)4.61系00Cr12NiTi鋼在不同氯化(hua)物含量(liang)(liang)條件下（＋350mV，SCE）鋼的臨界(jie)點蝕溫(wen)度；而圖(tu)4.62則系在含 和 的水溶液中(zhong)，所(suo)允許的最高氯離子(zi)含量(liang)(liang)。

 3. 耐晶間腐蝕(shi)性

    00Cr12NiTi經(jing)適宜焊接(jie)后，沒有(you)晶間腐蝕(shi)的(de)敏(min)感性。

 4. 耐應力腐(fu)蝕性(xing)

    在含硫化物環境(jing)中，00Cr12NiTi鋼會產生應力(li)腐蝕，故不推薦(jian)無(wu)涂層的00Cr12NiTi鋼在這種用途中使用。

 5. 耐磨蝕性

    00Cr12NiTi鋼(gang)(gang)的(de)耐磨蝕性遠(yuan)遠(yuan)優于表面無(wu)涂(tu)層和有涂(tu)層的(de)低碳鋼(gang)(gang)和低合(he)金鋼(gang)(gang)。圖(tu)4.63系耐磨試(shi)驗結果，由于此鋼(gang)(gang)耐濕(shi)態滑動磨損(sun)性優良，所(suo)以特別(bie)適用于礦(kuang)石等的(de)貯存(cun)、處理和運輸等的(de)設備。但此鋼(gang)(gang)不適用于干磨損(sun)條(tiao)件。

    圖4.63 00Cr12NiTi鋼(gang)的耐磨性與低碳鋼(gang)的對比(bi)結果

三(san)、冷熱加(jia)工和成(cheng)型性能(neng)

  00Cr12NiTi具有(you)良好的(de)冷(leng)、熱加工和成型性。此鋼有(you)良好的(de)冷(leng)成型性，但彎曲時回彈(dan)性較(jiao)大，苛刻的(de)冷(leng)成型過程(cheng)中需中間(jian)退火(huo)。

四、焊接性(xing)

 具(ju)有良好的(de)焊(han)(han)(han)接(jie)性，可采(cai)(cai)用(yong)通用(yong)的(de)焊(han)(han)(han)接(jie)方法(fa)（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和(he)PAW）進(jin)行焊(han)(han)(han)接(jie)，且可與低碳鋼(gang)和(he)不銹(xiu)(xiu)鋼(gang)進(jin)行焊(han)(han)(han)接(jie)，建議采(cai)(cai)用(yong)AWS309C型焊(han)(han)(han)條，00Cr12NiTi不銹(xiu)(xiu)鋼(gang)同材(cai)焊(han)(han)(han)接(jie)，可采(cai)(cai)用(yong)E308L和(he)E316L焊(han)(han)(han)接(jie)材(cai)料，熱輸(shu)入應控制在(zai)0.5～1.5kJ／mm之(zhi)間(jian)，焊(han)(han)(han)后需(xu)經酸洗(xi)鈍化處理以去掉焊(han)(han)(han)接(jie)接(jie)頭表面(mian)的(de)氧化皮和(he)貧鉻層。

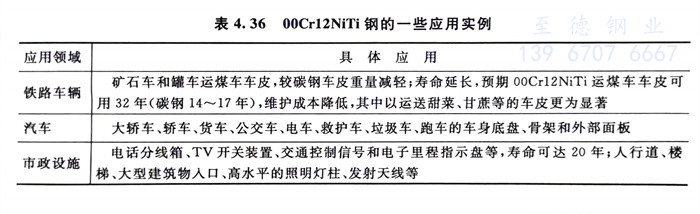

  00Cr12NiTi鋼(gang)易于(yu)生產，且(qie)(qie)成本低廉，使用(yong)性能優良且(qie)(qie)使用(yong)工(gong)藝易于(yu)掌(zhang)握。主(zhu)要用(yong)于(yu)不(bu)銹、耐磨蝕(shi)等(deng)用(yong)途，代替(ti)有涂(tu)層(ceng)和不(bu)加涂(tu)層(ceng)的(de)低碳鋼(gang)和耐蝕(shi)低合(he)金鋼(gang)，且(qie)(qie)壽命(ming)周期成本較低。目前，此鋼(gang)及(ji)相近牌號在(zai)英(ying)、美和韓國等(deng)國已廣(guang)(guang)泛(fan)應(ying)用(yong)，我國也已在(zai)推廣(guang)(guang)中(zhong)，00Cr12NiTi鋼(gang)是一(yi)種具有廣(guang)(guang)闊發展前景的(de)現(xian)代低鉻不(bu)銹鋼(gang)，表4.36列入了國外00Cr12NiTi鋼(gang)的(de)一(yi)些(xie)應(ying)用(yong)實(shi)例，供參(can)考。
