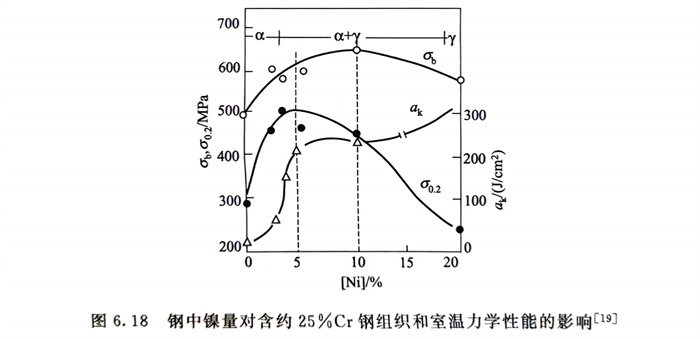

圖6.18系浙江至德鋼業有限公司試驗取得的結果。在含25％Cr雙相不銹鋼管的情況下，加入不同鎳量，調整不同的鉻當量／鎳當量以獲得不同的相比例并測定了它們的力學性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當含鎳量約達18％時，又基本上系單相奧氏體。在雙相區內，當含鎳量在約5％時，鋼的屈服強度達到最高值，此時的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強度明顯下降；當含鎳量約達10％，此時γ量已超過50％，鋼的抗拉強度達到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達單一奧氏體組織時，此鋼具有最高的沖擊韌性值。

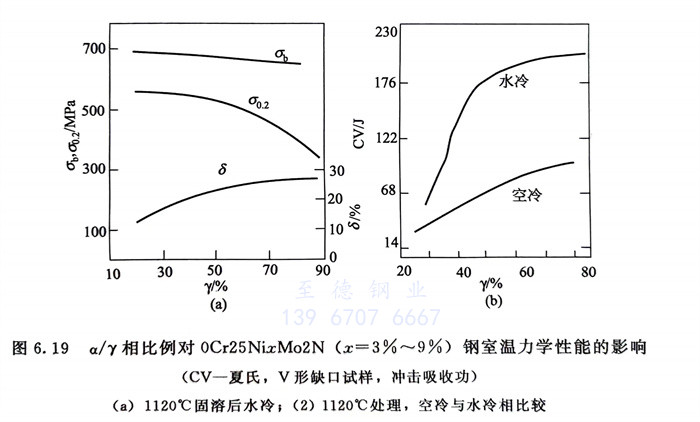

  圖(tu)6.19系含3％～9％Ni的0Cr25NixMo2N雙相不銹鋼(gang)(gang)管，經不同(tong)固溶處理后的相比例對鋼(gang)(gang)的力學性能的影(ying)響(xiang)。可以看出(chu)，隨γ奧(ao)氏(shi)體(ti)量增加，屈服強度明顯(xian)(xian)下降，而(er)伸長率和沖(chong)擊功(gong)則明顯(xian)(xian)上(shang)升(sheng)，此結果與圖(tu)6.18的結果基本一致。圖(tu)中冷(leng)(leng)卻速度（水冷(leng)(leng)、空冷(leng)(leng)）不同(tong)，鋼(gang)(gang)的沖(chong)擊功(gong)差別較大，這顯(xian)(xian)示(shi)了鋼(gang)(gang)中鐵素體(ti)的存在，碳、氮化(hua)物析出(chu)的影(ying)響(xiang)。

  研究表明，雙(shuang)(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)管的(de)(de)力(li)學性(xing)能中的(de)(de)強度，在很大(da)程度上取決于α相(xiang)(xiang)(xiang)量，而塑、韌性(xing)則取決于γ相(xiang)(xiang)(xiang)量。但是(shi)(shi)，同一種雙(shuang)(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)，由于固溶溫度不(bu)(bu)同，雖然也(ye)會具有不(bu)(bu)同相(xiang)(xiang)(xiang)比(bi)(bi)(bi)(bi)例，但是(shi)(shi)，此時不(bu)(bu)僅相(xiang)(xiang)(xiang)比(bi)(bi)(bi)(bi)例有變化，而且還會有其他相(xiang)(xiang)(xiang)的(de)(de)溶解和析出以(yi)及兩相(xiang)(xiang)(xiang)中合(he)(he)金元素的(de)(de)重新分配等的(de)(de)變化，與僅以(yi)合(he)(he)金元素即鉻當量／鎳當量來(lai)調(diao)整(zheng)鋼(gang)(gang)的(de)(de)相(xiang)(xiang)(xiang)比(bi)(bi)(bi)(bi)例相(xiang)(xiang)(xiang)比(bi)(bi)(bi)(bi)，用熱處(chu)理溫度來(lai)調(diao)整(zheng)相(xiang)(xiang)(xiang)比(bi)(bi)(bi)(bi)例影響的(de)(de)因素較多。故雙(shuang)(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)管多用合(he)(he)金元素來(lai)調(diao)整(zheng)鋼(gang)(gang)的(de)(de)相(xiang)(xiang)(xiang)比(bi)(bi)(bi)(bi)例。
