一、組織特點

  所有經濟型雙(shuang)相不銹鋼化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不銹(xiu)鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經濟型雙相不(bu)銹鋼經過中溫(wen)時效也同樣有碳、氮(dan)化物和(he)σ、x 等金屬間化合物的沉淀(dian)存在。

二、組織(zhi)熱穩定性(xing)

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和香蕉視頻app免費下載:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組織熱穩定性與韌(ren)性

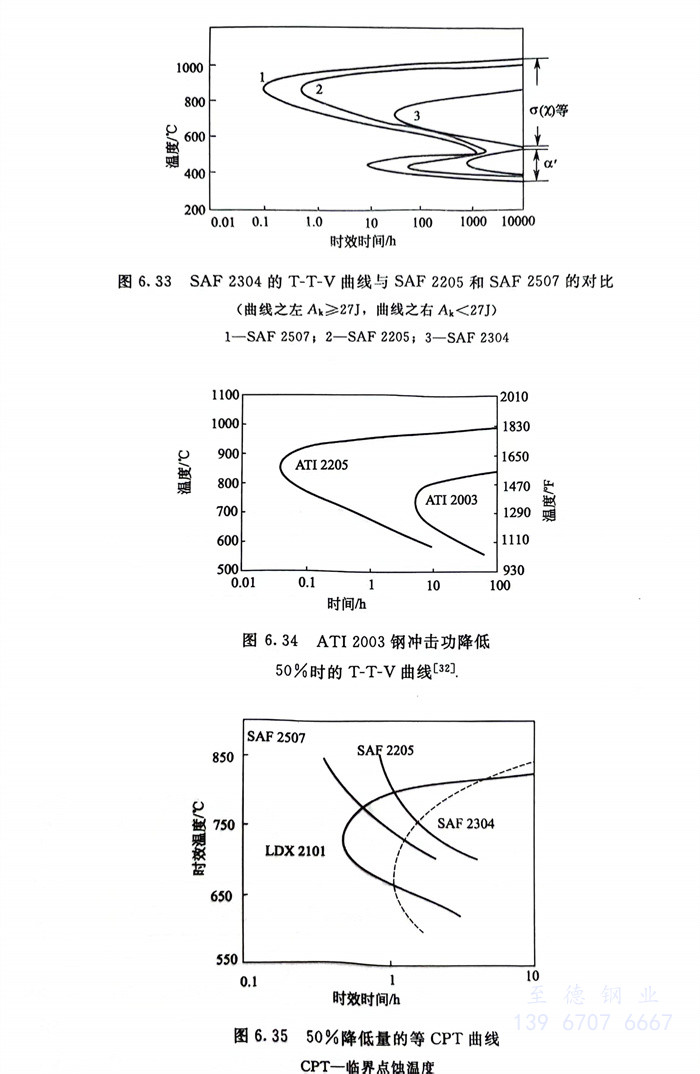

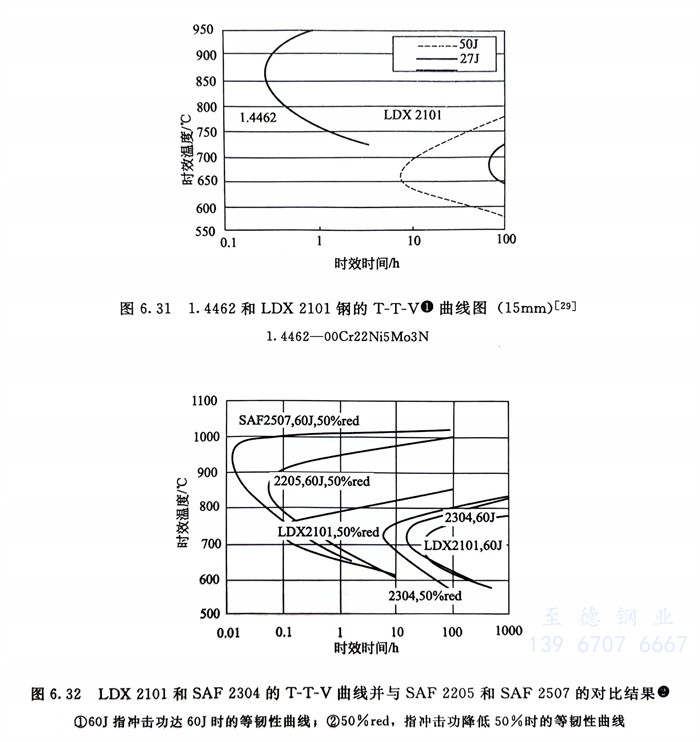

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組織熱穩定性與耐蝕性

    圖6.35系耐蝕性(xing)(xing)降低50％時的(de)(de)CPT曲線，可以看(kan)(kan)出熱穩(wen)定(ding)(ding)性(xing)(xing)對點(dian)(dian)蝕影響的(de)(de)趨勢與組織熱穩(wen)定(ding)(ding)性(xing)(xing)和(he)韌(ren)性(xing)(xing)關系（T-T-V）的(de)(de)圖6.32基(ji)本(ben)一致。由于圖6.33的(de)(de)時效溫度(du)最高僅為850℃， SAF 2205和(he)2507對6、  相等析出最敏感的(de)(de)溫度(du)并未顯(xian)現出來。但總趨勢已(yi)可明顯(xian)看(kan)(kan)出：時效態鋼的(de)(de)組織熱穩(wen)定(ding)(ding)性(xing)(xing)SAF 2304，時效態對點(dian)(dian)蝕的(de)(de)敏感性(xing)(xing)則為SAF 25 2304。
