1. 管間跨接

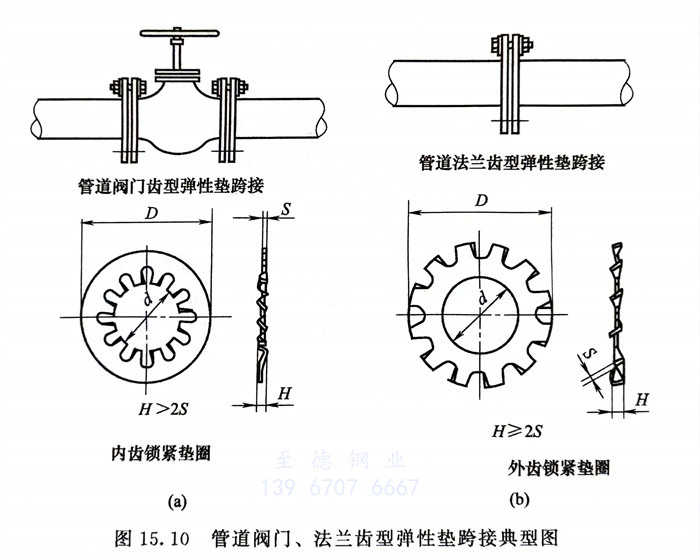

  ①. 管道通(tong)過法(fa)(fa)蘭(lan)(lan)連接(jie)、焊接(jie)和螺紋連接(jie)等(deng)方式與設(she)備相連，對于法(fa)(fa)蘭(lan)(lan)連接(jie)，一般情況(kuang)下是法(fa)(fa)蘭(lan)(lan)通(tong)過螺栓(shuan)、螺母(mu)的(de)連接(jie)可將靜電導走，并不需要另做法(fa)(fa)蘭(lan)(lan)跨(kua)接(jie)線設(she)計。在螺栓(shuan)連接(jie)處，如果導電效果不良時，可在法(fa)(fa)蘭(lan)(lan)螺栓(shuan)上(shang)增設(she)金(jin)屬齒型墊(dian)片的(de)方法(fa)(fa)加以(yi)解決，見圖15.10。

  ②. 當(dang)工藝物(wu)料有特殊要(yao)求或(huo)法蘭連(lian)接(jie)的(de)管(guan)道(dao)系(xi)統是絕緣狀態，法蘭的(de)跨(kua)接(jie)線(xian)就要(yao)進行設計，以(yi)確保靜電能迅(xun)速(su)通過法蘭跨(kua)接(jie)線(xian)傳導至設備(bei)(bei)接(jie)地板(ban)導走。對于管(guan)道(dao)與設備(bei)(bei)管(guan)口相連(lian)處的(de)法蘭跨(kua)接(jie)由于其管(guan)口一般沒有接(jie)地板(ban)，管(guan)口端(duan)跨(kua)接(jie)線(xian)纏在螺栓(shuan)上用螺母壓(ya)緊，必要(yao)時加用金屬齒形墊片。

  ③. 有靜電接(jie)地要求的管道，各段管子間(jian)應導電。當(dang)金(jin)屬法(fa)蘭用金(jin)屬螺(luo)栓或卡子緊固時，當(dang)每(mei)對(dui)法(fa)蘭或螺(luo)紋接(jie)頭(tou)間(jian)電阻值超過0.03Ω時，應設導線跨接(jie)。

   跨接線(xian)(xian)(xian)采(cai)用(yong)截面(mian)積大于6m㎡的(de)銅(tong)芯軟絞線(xian)(xian)(xian)。接地銅(tong)線(xian)(xian)(xian)推薦使用(yong)電氣專(zhuan)業(ye)常用(yong)的(de)多股銅(tong)芯聚氯乙烯絕(jue)緣電線(xian)(xian)(xian)，截面(mian)積6m㎡、16m㎡或25m㎡電線(xian)(xian)(xian)以及(ji)Φ6mm圓鋼等(deng)。

  ④. 塑(su)料等非(fei)金(jin)屬(shu)法蘭(lan)用(yong)金(jin)屬(shu)螺(luo)栓緊固連(lian)接(jie)，可加(jia)金(jin)屬(shu)大墊圈，使所有螺(luo)栓均相接(jie)在(zai)一起(qi)，然(ran)后再引出去接(jie)地(di)。跨接(jie)示意(yi)圖(tu)見(jian)圖(tu)15.11。

  ⑤. 法(fa)蘭、閥(fa)門的跨接方式見圖15.12。

2. 管際(ji)跨接

  ①. 平行管道凈距離小于100mm時，每隔20米加(jia)跨接線。

  ②. 交叉管道凈距離小于100mm時(shi)，加跨(kua)接線(xian)。

  ③. 管(guan)道凈距離大于100mm時按獨立管(guan)線處理(li)。

  ④. 跨接線(xian)采用截面積大于(yu)6m㎡的銅芯軟絞線(xian)。

  管道靜電接地要求如圖15.13所示。
