一(yi)、公用工程軟管站的(de)概念

  ①. 公用(yong)(yong)工程軟管(guan)站(zhan)（有(you)的也稱(cheng)作軟管(guan)站(zhan)、公用(yong)(yong)工程站(zhan)等(deng)）是以吹掃、清(qing)洗、置換、維修和小范圍滅(mie)火等(deng)需要而設置的。公用(yong)(yong)工程站(zhan)一般由管(guan)道、閥門、軟管(guan)及其配套快速接(jie)頭等(deng)組成，其使用(yong)(yong)介(jie)質(zhi)(zhi)通(tong)常為(wei)蒸汽、氮(dan)氣、壓縮空氣（有(you)的稱(cheng)為(wei)工廠風）、清(qing)潔水。根據工藝需要以及公用(yong)(yong)工程站(zhan)設置位置的不同，選用(yong)(yong)上述1～4種介(jie)質(zhi)(zhi)的管(guan)線(xian)。

  ②. 在新建(jian)、改建(jian)、擴建(jian)工程(cheng)設計(ji)中均需考慮公(gong)用工程(cheng)軟管(guan)站的設計(ji)。

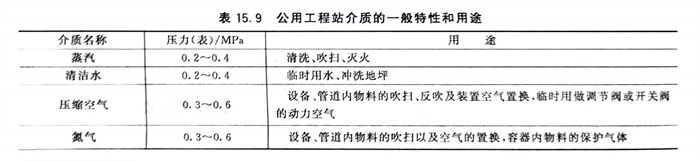

  ③. 公用工程站介質的一般(ban)特性和用途見表15.9。

二(er)、公用工程軟管站的布置(zhi)設計(ji)

  ①. 公用工程軟管站的設置區域(yu)、數量及服務介質由(you)工藝專業確定(ding)，并(bing)標注在裝置總平面圖(tu)上。

  ②. 在(zai)(zai)裝置內(nei)的(de)軟(ruan)(ruan)管(guan)站通常選用15～20m長的(de)軟(ruan)(ruan)管(guan)。軟(ruan)(ruan)管(guan)站的(de)位(wei)置不應影響正常通行、操作和維修，如設在(zai)(zai)管(guan)廊(lang)的(de)柱(zhu)旁、靠近平臺的(de)欄桿處、塔壁旁邊等。

  ③. 在塔附近(jin)，軟管(guan)站可設置在地面和(he)所(suo)有人(ren)孔的(de)操作平(ping)臺(tai)上。有的(de)工程，每兩(liang)層設置一(yi)公用工程站，設備頂平(ping)臺(tai)上一(yi)般需設置一(yi)臺(tai)。

  ④. 在(zai)爐子(zi)附(fu)近(jin)，軟管站的(de)設計要求：圓筒爐，設在(zai)地(di)面上和(he)主要操(cao)作(zuo)平(ping)(ping)臺上；箱(xiang)式爐，設在(zai)地(di)面上和(he)主要操(cao)作(zuo)平(ping)(ping)臺的(de)一端；多室的(de)箱(xiang)式爐，設在(zai)地(di)面上和(he)主要操(cao)作(zuo)平(ping)(ping)臺的(de)一端。

  ⑤. 換熱器和泵區，應設(she)在地面上靠近柱(zhu)子處。

  ⑥. 在框架上，軟管站可設置在每層樓面上（或根據工藝的(de)要求）。

  ⑦. 界區外(wai)軟管站(zhan)的位置應設(she)在需要的地方，如泵(beng)房、汽車裝車或(huo)火車裝車站(zhan)、界外(wai)管道的吹掃口(kou)、置換(huan)接(jie)口(kou)附近，必要時可設(she)在物料管道低點排(pai)凈口(kou)處(chu)。

  ⑧. 對(dui)于裝置中間(jian)罐(guan)(guan)區(qu)(qu)，公(gong)用(yong)工程站應設(she)置在罐(guan)(guan)區(qu)(qu)圍堰(yan)外、罐(guan)(guan)區(qu)(qu)和(he)泵之間(jian)的地面(mian)上(shang)、圍堤四(si)周靠罐(guan)(guan)附近(jin)的地面(mian)上(shang)。對(dui)于大(da)型罐(guan)(guan)區(qu)(qu)，也(ye)可在罐(guan)(guan)區(qu)(qu)圍堤內罐(guan)(guan)與罐(guan)(guan)之間(jian)設(she)置公(gong)用(yong)工程站，以滿足15～20m半徑的覆蓋(gai)面(mian)積。

  ⑨. 對多(duo)層廠(chang)房和框架，每層上應(ying)設(she)置公用(yong)工程(cheng)軟管站(zhan)。

三、公用工程軟管站(zhan)管道配管設計

  ①. 公用工程軟管(guan)站(zhan)的各類管(guan)道宜從管(guan)廊上總管(guan)的頂部引出(chu)。

  ②. 公用(yong)工程軟管(guan)(guan)站(zhan)的切斷(duan)閥(fa)宜設(she)在操(cao)作(zuo)平臺或地面以上(shang)1.2m處。如軟管(guan)(guan)站(zhan)高于管(guan)(guan)廊上(shang)的總管(guan)(guan)時，可參照塔平臺的軟管(guan)(guan)站(zhan)布置閥(fa)門，見圖15.18。

  ③. 立(li)式容(rong)器(qi)的(de)軟管站宜布(bu)置在立(li)式容(rong)器(qi)和它的(de)平臺(tai)之(zhi)間的(de)空隙內，如圖(tu)15.19所示，其軟管接頭應朝下安裝(zhuang)，若(ruo)條件允(yun)許可(ke)水平安裝(zhuang)。但軟管連(lian)接管不得妨礙人孔蓋(gai)的(de)開啟。

  ④. 軟管站(zhan)的管道一般均(jun)為(wei)DN25，特殊要求除外。管子、管件(jian)、閥門等(deng)材料選(xuan)用應符(fu)合管道等(deng)級規定。與軟管相連接(jie)宜(yi)采用快速管接(jie)頭，各介(jie)質管道所用接(jie)頭的形(xing)式或規格宜(yi)有所區別。

  ⑤. 如果工藝或項(xiang)目有要(yao)求，在(zai)某(mou)些介(jie)質的(de)切斷閥(fa)前加(jia)裝止回(hui)閥(fa)。止回(hui)閥(fa)應安裝在(zai)水平管道上。

  ⑥. 在寒冷(leng)地區為了防凍，宜將水管(guan)(guan)與蒸汽管(guan)(guan)一(yi)起保(bao)溫，如(ru)圖(tu)15.20所示，使(shi)蒸汽管(guan)(guan)起到(dao)伴管(guan)(guan)的作用(yong)，但(dan)應使(shi)兩(liang)管(guan)(guan)之(zhi)間保(bao)持適(shi)當間距(ju)，使(shi)水管(guan)(guan)不凍結(jie)亦(yi)不過熱。

  ⑦. 布(bu)置(zhi)位置(zhi)低于蒸(zheng)汽(qi)總(zong)(zong)管軟管站的(de)蒸(zheng)汽(qi)管，當項目(mu)有(you)要(yao)求，可在其切斷閥前設疏(shu)水(shui)閥組，隨時(shi)排放(fang)冷(leng)凝液。如(ru)工藝要(yao)求回收蒸(zheng)汽(qi)冷(leng)凝液，即將疏(shu)水(shui)閥組后管線引(yin)回蒸(zheng)汽(qi)冷(leng)凝液總(zong)(zong)管。布(bu)置(zhi)高于蒸(zheng)汽(qi)總(zong)(zong)管的(de)軟管站的(de)蒸(zheng)汽(qi)管不(bu)需設疏(shu)水(shui)閥組。

四、軟(ruan)管的(de)配置

  ①. 一個公用(yong)(yong)工程軟(ruan)管站(zhan)所配(pei)用(yong)(yong)的軟(ruan)管數量：在無特殊要求下，可配(pei)用(yong)(yong)兩根(gen)，一根(gen)用(yong)(yong)于熱水、蒸汽，一根(gen)用(yong)(yong)于氮氣、壓縮空氣和水。

  ②. 在合適的位(wei)置設置兩個軟管(guan)架，以便吊掛軟管(guan)、

  ③. 有的裝(zhuang)置(zhi)設計(ji)時(shi)，沒有按每(mei)個公用工(gong)程軟管站配置(zhi)一套軟管，而是每(mei)幾個公用工(gong)程款管站配置(zhi)一套軟管。

工程應用：公用工程軟管站快速接頭方(fang)位的設計

  公用(yong)工程(cheng)軟管站快(kuai)(kuai)速接(jie)(jie)頭的(de)(de)(de)方(fang)位(wei)，見圖15.21。有的(de)(de)(de)工程(cheng)設計成了圖15.21（a）、（b）所(suo)(suo)示(shi)的(de)(de)(de)樣式，快(kuai)(kuai)速接(jie)(jie)頭的(de)(de)(de)方(fang)向垂直(zhi)向下，有的(de)(de)(de)工程(cheng)設計成了圖15.21（c）、（d）所(suo)(suo)示(shi)的(de)(de)(de)樣式，快(kuai)(kuai)速接(jie)(jie)頭的(de)(de)(de)方(fang)向垂直(zhi)向下45°。工廠操作維護人員(yuan)普遍認(ren)為圖15.21（c）、（d）所(suo)(suo)示(shi)的(de)(de)(de)樣式更加方(fang)便、好用(yong)。
