30Cr17Mo 鋼屬于馬氏體不銹鋼(gang)，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化(hua)學成分

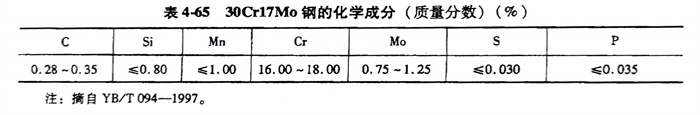

   30Cr17Mo 不銹鋼的(de)化學成分見表4-65。

二(er)、熱加工

   30Cr17Mo 不(bu)銹(xiu)鋼的(de)鍛造工藝規(gui)范見表4-66。

三、預(yu)備熱處理

  預備熱處理(li)的過程如下：

    1. 退(tui)火：加熱溫度為850～870℃，保溫4～6h，爐(lu)冷(leng)至550℃以下(xia)出爐(lu)空冷(leng)，硬度≤230HBW。

    2. 再結晶(jing)退火：加熱溫度為730～750℃，空冷。

四、淬火(huo)(huo)及回火(huo)(huo)

    30Cr17Mo 不銹鋼的淬火溫度為(wei)(wei)1000～1050℃，油冷或(huo)空冷，硬(ying)度為(wei)(wei)48～50HRC；回火溫度為(wei)(wei)160～180℃，硬(ying)度為(wei)(wei)47～48HRC。

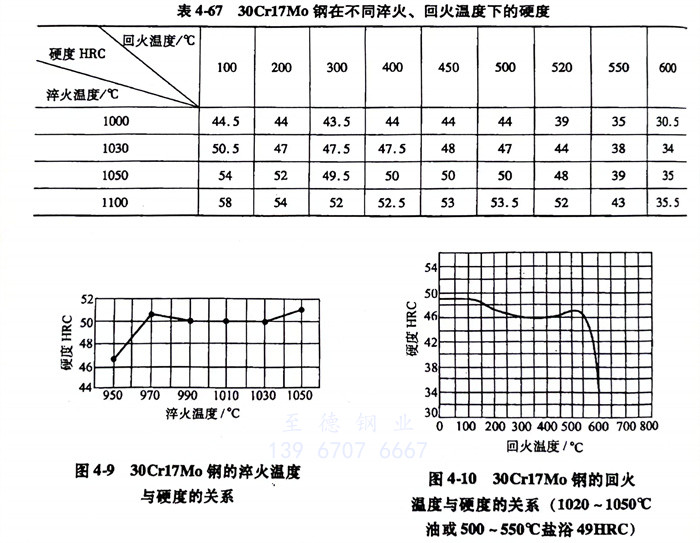

    不同淬火(huo)、回火(huo)溫(wen)度(du)的硬度(du)見表(biao)4-67、圖4-9和圖4-10。
