80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼是含鉻、硅、鎳的馬氏體不銹耐熱鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一、化學(xue)成分

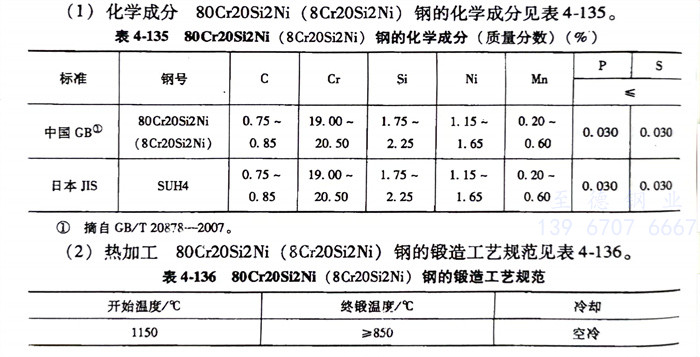

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼(gang)的化學成分見表(biao)4-135。

二(er)、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規范見表(biao)4-136。

三、預備(bei)熱(re)處(chu)理

   退火溫(wen)度為800～900℃，緩(huan)冷或爐冷至(zhi)720℃后空冷≤321HBW。

四(si)、淬火及回(hui)火

   淬火溫(wen)度(du)為1030～1080℃，油冷；回火溫(wen)度(du)為700～800空冷，硬度(du)≥262HBW。

五、力(li)學性能

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的(de)室溫力學性能見表(biao)4-137。
