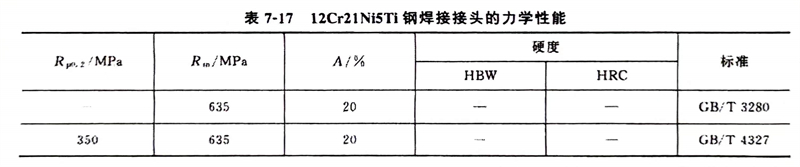

Cr21型雙相不(bu)銹鋼的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不銹鋼焊條。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。

  焊(han)(han)(han)接(jie)Cr21型雙(shuang)(shuang)相不(bu)銹鋼的焊(han)(han)(han)接(jie)方法有焊(han)(han)(han)條電(dian)弧(hu)焊(han)(han)(han)和鎢極氬弧(hu)焊(han)(han)(han)。焊(han)(han)(han)條電(dian)弧(hu)焊(han)(han)(han)可(ke)選(xuan)用E309和E309L型焊(han)(han)(han)條；氬弧(hu)焊(han)(han)(han)可(ke)選(xuan)H0Cr20Ni14Mo3焊(han)(han)(han)絲作為填充金屬。施焊(han)(han)(han)時，為了防止熱影響區晶粒(li)粗大，盡量使用小的熱輸(shu)入，其他工(gong)藝措(cuo)施與焊(han)(han)(han)接(jie)Cr18型雙(shuang)(shuang)相不(bu)銹鋼相同(tong)。
