化(hua)(hua)學著(zhu)黑色(se)(se)(se)法(fa)又(you)分酸(suan)(suan)性(xing)著(zhu)黑色(se)(se)(se)法(fa)和(he)堿性(xing)著(zhu)黑色(se)(se)(se)法(fa)。酸(suan)(suan)性(xing)著(zhu)黑色(se)(se)(se)法(fa)得到的膜層色(se)(se)(se)澤(ze)均勻(yun),薄(bo)而(er)牢固(gu),富有(you)彈性(xing),結合(he)力(li)好(hao),但膜層多孔,耐磨性(xing)較(jiao)差,要經過固(gu)化(hua)(hua)處理(li)才能提高(gao)耐磨性(xing);堿性(xing)著(zhu)黑色(se)(se)(se)法(fa)著(zhu)色(se)(se)(se)時間較(jiao)長,但黑膜的耐磨性(xing)很(hen)好(hao),無需(xu)固(gu)化(hua)(hua)處理(li)。
化學著黑色法適用含鉻不銹鋼(gang),不適用無鉻只含鎳不銹鋼。化學著黑色法處理零件時,在著黑色前最好先采用320#金剛砂噴砂、研磨和拋光,這樣才能保證零件表面得到均勻的純黑色。
一、不銹鋼(gang)化學(xue)著黑色法溶液(ye)

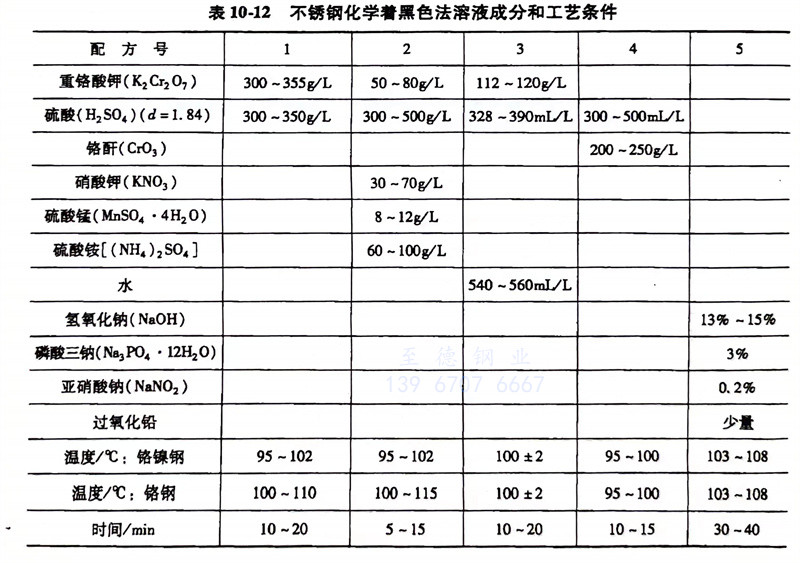

不銹鋼化學著黑(hei)色法溶(rong)液成(cheng)分和(he)工藝條件見(jian)表10-12。
二、不銹鋼化學發黑工藝流程
有機溶(rong)劑除油→晾干 化學除油→熱水洗(50℃)→冷(leng)水洗→去(qu)氧化皮(pi)(氫氧化鈉溶(rong)液(ye)400~600g/L,溫度加(jia)熱至沸騰,時間3~6min,沒(mei)(mei)有氧化皮(pi)可(ke)不進(jin)行(xing)本工(gong)序(xu))→水洗→去(qu)黑(hei)灰(hui)[硝酸(d=1.4)1份,氫氟酸(40%,質量分數)1.5份,水3.5份,室溫,時間至黑(hei)灰(hui)除盡,約15min,沒(mei)(mei)有黑(hei)灰(hui)可(ke)在硫酸(10%,質量分數)中(zhong)活化]→水洗→熱水預熱(100℃,水浸(jin)5~8min)→化學發黑(hei)→水洗→熱水洗→固(gu)化處理(li)→冷(leng)水洗→干燥(60~80℃,15~20min) →按(an)需要(yao)可(ke)涂透明涂料(liao)。
三、不銹鋼發黑膜的固化處理
由于酸性發(fa)黑的(de)發(fa)黑膜結構(gou)呈多微(wei)孔(kong)狀,使(shi)其不耐磨。發(fa)黑后應進行(xing)固(gu)化(hua)處(chu)理,才能提高其耐磨性。固(gu)化(hua)處(chu)理分(fen)為(wei)電解固(gu)化(hua)、化(hua)學固(gu)化(hua)和熱(re)固(gu)化(hua)。
1. 電解固化(hua)
電解(jie)固化溶液的(de)成分和(he)工藝:
鉻酐 (CrO3)250g/L; 硫酸 (HS2O4)2.5g/L
溫度: 40℃
陰極電流(liu)密度: 2.5~3A/dm2
時間: 15min
電流開(kai)到不析出(chu)金屬鉻為度(du)。
2. 化學固(gu)化
化學固(gu)化溶液與電(dian)解(jie)固(gu)化溶液相同,但不用(yong)通電(dian),其效(xiao)果稍遜于電(dian)解(jie)固(gu)化。
3. 熱(re)固(gu)化
熱固化(hua)是將發(fa)黑的(de)零件進行(xing)熱烘烤。
烘箱(xiang)溫度120~140℃,烘烤(kao)時間20~40min。熱(re)固(gu)化適用(yong)于配(pei)方3的溶液發(fa)黑獲得的膜層(ceng);配(pei)方5堿性溶液的發(fa)黑膜比較硬,耐磨性很(hen)好,無需進行固(gu)化處理。
