如上所述，人們開發了許多耐點腐蝕、縫(feng)隙腐蝕(shi)的不銹鋼，但作為耐蝕材料，還要求能有效抵抗第7章提到的應力腐蝕斷(duan)裂。關于合金元素對耐點腐蝕、耐縫隙腐蝕的影響，有人已嘗試用公式來表明主要元素對耐腐蝕的影響，Lorenz等人在1969年發表報告說，許多不銹鋼的點腐蝕電位與鋼中的％Cr+3.3(%Mo)的值密切相關。但1982年Herbsleb 分析了多種不銹鋼在1 mol/dm³ NaCl溶液中的點腐蝕電位與％Cr+3.3(%Mo)之間的關系，結果含氮不銹鋼顯示％Cr+3.3(%Mo)量以上的點腐蝕電位，特別是針對含鉬鋼，他提出用％Cr+3.3(%Mo)+30(%N)作為氮影響下的耐點腐蝕性的指數。之后，許多研究者提出了同樣的公式，但氮的系數卻有所不同，在13~30之間浮動。雖然16這個系數被廣泛采用，但是實際上最大的數值更能反映試驗結果。此外，如前所述，在雙相不銹鋼方面，也開發出了鎢添加鋼，因此針對鎢添加鋼，計算鎢的影響效果時，一般把鎢當作鉬的1/2來算.另外，因為最近正在開發高錳、高氮奧氏體不銹鋼，所以應該考慮錳對這種鋼的負面效果，故有人提議在進行計算時應把（％Mn)加進來。

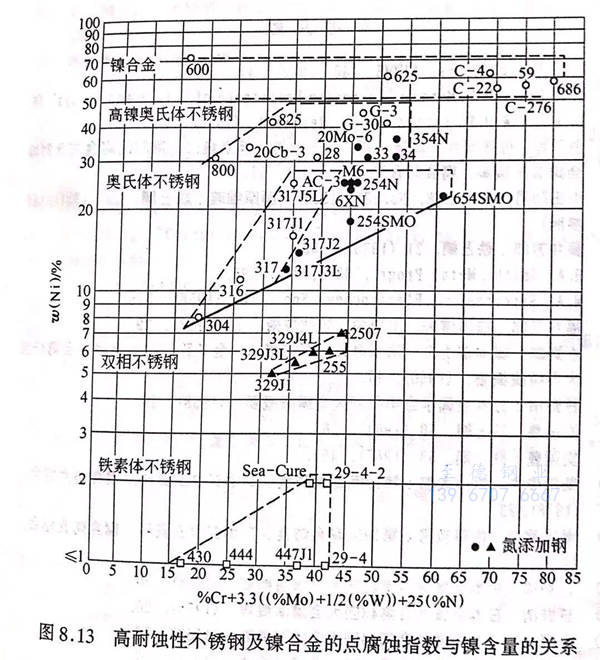

 如果以點腐(fu)蝕(shi)指數(shu)（但氮(dan)(dan)的(de)(de)(de)系數(shu)為(wei)25)為(wei)橫軸(zhou)(zhou)，以耐(nai)(nai)應力(li)腐(fu)蝕(shi)斷(duan)裂性(xing)(xing)的(de)(de)(de)主要測量標準－鎳含(han)量為(wei)縱軸(zhou)(zhou)，那(nei)么(me)市場(chang)上出(chu)售的(de)(de)(de)各(ge)種不(bu)(bu)銹(xiu)鋼及耐(nai)(nai)蝕(shi)鎳合金就(jiu)可以用(yong)圖8.13表示。越位于(yu)石(shi)側的(de)(de)(de)合金，其耐(nai)(nai)點腐(fu)蝕(shi)性(xing)(xing)和耐(nai)(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性(xing)(xing)越優良；尤其是(shi)在(zai)(zai)奧氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼中(zhong)(zhong)，在(zai)(zai)圖中(zhong)(zhong)的(de)(de)(de)位置越靠右上角，其耐(nai)(nai)應力(li)腐(fu)蝕(shi)斷(duan)裂能(neng)力(li)越強。圖中(zhong)(zhong)的(de)(de)(de)黑點表示含(han)氮(dan)(dan)不(bu)(bu)銹(xiu)鋼，由(you)此可知，通過添加(jia)氮(dan)(dan)元素，可以大量開發耐(nai)(nai)點腐(fu)蝕(shi)性(xing)(xing)、耐(nai)(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性(xing)(xing)優良的(de)(de)(de)奧氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼。

 從(cong)此圖中(zhong)還(huan)可以得知(zhi)，由(you)于使(shi)耐(nai)(nai)點(dian)(dian)腐(fu)蝕(shi)(shi)(shi)指數(shu)增大(da)的(de)(de)(de)合(he)金(jin)化過(guo)程，導(dao)致(zhi)了α相(xiang)等異相(xiang)的(de)(de)(de)析出，可加工性(xing)(xing)降(jiang)低，所以在(zai)市場出售的(de)(de)(de)合(he)金(jin)中(zhong)，鎳(nie)含(han)量也(ye)越來(lai)越多。因此，在(zai)鐵素體(ti)及雙相(xiang)不銹鋼方(fang)面(mian)(mian)(mian)，開發耐(nai)(nai)點(dian)(dian)腐(fu)蝕(shi)(shi)(shi)、耐(nai)(nai)縫(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)性(xing)(xing)更(geng)優良的(de)(de)(de)鋼種(zhong)時，面(mian)(mian)(mian)臨著怎樣(yang)改善加工性(xing)(xing)這樣(yang)一(yi)個(ge)重(zhong)要課題。而在(zai)奧氏體(ti)不銹鋼方(fang)面(mian)(mian)(mian)，如(ru)果鎳(nie)含(han)量高(gao)的(de)(de)(de)話，那么(me)增加改善耐(nai)(nai)點(dian)(dian)腐(fu)蝕(shi)(shi)(shi)、耐(nai)(nai)縫(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)性(xing)(xing)的(de)(de)(de)元素Cr、Mo等就很容易。氮含(han)量的(de)(de)(de)升高(gao)使(shi)不銹鋼的(de)(de)(de)熱變形(xing)抵抗能力增強，所以從(cong)制(zhi)(zhi)造的(de)(de)(de)角度來(lai)說，氮的(de)(de)(de)添加量也(ye)受到限制(zhi)(zhi)。現(xian)在(zai)各種(zhong)表面(mian)(mian)(mian)改質法越來(lai)越先(xian)進(jin)，因此今后不僅通(tong)過(guo)改變合(he)金(jin)的(de)(de)(de)成分，還(huan)應該通(tong)過(guo)提高(gao)表面(mian)(mian)(mian)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)能力來(lai)開發更(geng)先(xian)進(jin)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)材料。
