奧氏體不銹鋼的組織結構決定了其力學性能的特點是強度較低而塑性和韌性較高。在我國不銹鋼標準中，給定的奧氏體不銹鋼抗拉強度一般為480~520N/m㎡;個別的還有400N/m㎡.按標準，奧氏體不銹鋼鍛材、軋材沒給出沖擊試驗值，實際上，奧氏體不銹鋼固溶化熱處理后的沖擊功（AKU2)可達120J或更高。奧氏體不銹鋼的力學性能不能通過熱處理進行調整。

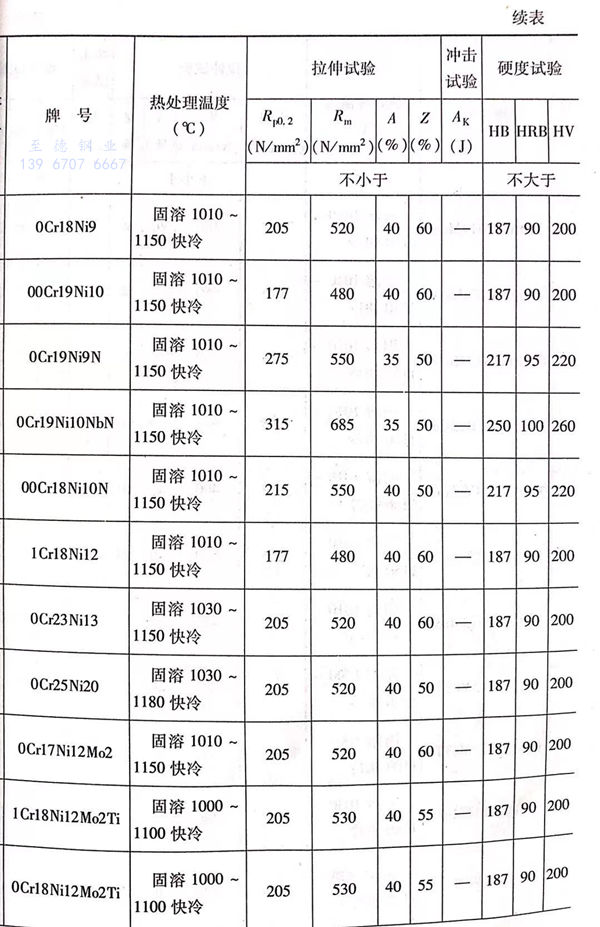

 常見奧氏(shi)體不銹鋼(gang)固溶化熱處理(li)后的(de)力學性能見表3-2。

奧氏體不銹鋼不僅在(zai)常溫時有好的(de)(de)韌性，在(zai)低溫條件(jian)下也能保(bao)持(chi)(chi)較高(gao)的(de)(de)韌性，這種(zhong)特性甚至(zhi)可以保(bao)持(chi)(chi)到 -150℃。隨著使用溫度(du)的(de)(de)下降(jiang)，強度(du)有升(sheng)高(gao)的(de)(de)趨勢。

由于奧氏(shi)體不銹鋼(gang)含有(you)較高的(de)鉻、鎳、銅等合金元素，在較高溫(wen)度下有(you)好的(de)抗(kang)氧化性和一定的(de)強度，有(you)的(de)可作為(wei)耐熱鋼(gang)使用(yong)。

奧氏體(ti)不(bu)銹鋼雖然(ran)不(bu)能用(yong)熱處理方(fang)法調整力學性能，但可以(yi)利用(yong)冷(leng)作(zuo)硬化來改善強度，應用(yong)于制(zhi)造標準件或小截面機械零件。

奧氏(shi)體不銹鋼的(de)冷作硬化效果(guo)與其(qi)含碳量和變形量有關。

碳含量(liang)對鉻(ge)－鎳奧氏體不銹鋼冷作硬(ying)(ying)化(hua)效(xiao)果的影響(xiang)見圖3-5。隨碳含量(liang)的增(zeng)加(jia)，冷作硬(ying)(ying)化(hua)效(xiao)果增(zeng)強。

冷(leng)(leng)加(jia)工(gong)變形(xing)量對鉻－鎳奧氏體不銹(xiu)鋼抗拉強度(du)的影(ying)響(xiang)見圖3-6。隨冷(leng)(leng)加(jia)工(gong)變形(xing)量的增加(jia)，冷(leng)(leng)作硬(ying)化效果增強。
