一、帶(dai)頸螺紋(wen)法(fa)蘭型式與(yu)尺寸

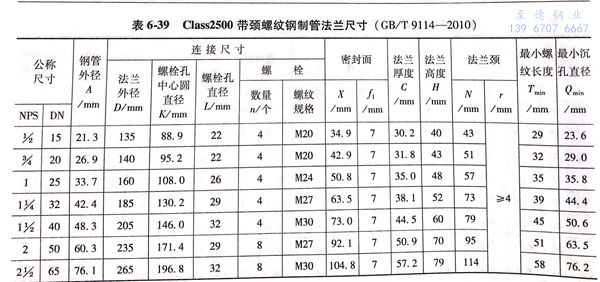

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法(fa)蘭密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

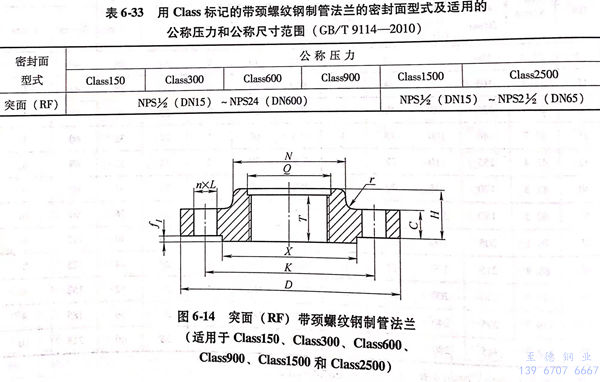

2. 用(yong)Class標記(ji)的帶(dai)頸(jing)螺紋鋼制(zhi)管法蘭(lan)：用(yong)Class標記(ji)的帶(dai)頸(jing)螺紋鋼制(zhi)管法蘭(lan)的密(mi)封(feng)面型式及適用(yong)的公稱壓力和公稱尺寸(cun)范圍見(jian)表6-33;用(yong)Class標記(ji)的帶(dai)頸(jing)螺紋鋼制(zhi)管法蘭(lan)的型式見(jian)圖6-14,尺寸(cun)見(jian)表6-34~表6-39。
二、有(you)關(guan)帶頸螺紋法蘭技術要求
1. PN標(biao)記的螺(luo)(luo)(luo)紋(wen)(wen)(wen)法蘭一般(ban)采用(yong)符(fu)合GB/T 7306.1-2000《55°密封管螺(luo)(luo)(luo)紋(wen)(wen)(wen) 第1部(bu)分(fen)：圓(yuan)(yuan)(yuan)(yuan)柱(zhu)內(nei)(nei)螺(luo)(luo)(luo)紋(wen)(wen)(wen)與(yu)圓(yuan)(yuan)(yuan)(yuan)錐外(wai)螺(luo)(luo)(luo)紋(wen)(wen)(wen)》規定的55°圓(yuan)(yuan)(yuan)(yuan)柱(zhu)管螺(luo)(luo)(luo)紋(wen)(wen)(wen)（Rp)或采用(yong)符(fu)合GB/T 7306.2-2000《55°密封管螺(luo)(luo)(luo)紋(wen)(wen)(wen) 第2部(bu)分(fen)：圓(yuan)(yuan)(yuan)(yuan)錐內(nei)(nei)螺(luo)(luo)(luo)紋(wen)(wen)(wen)與(yu)圓(yuan)(yuan)(yuan)(yuan)錐外(wai)螺(luo)(luo)(luo)紋(wen)(wen)(wen)》規定的55°圓(yuan)(yuan)(yuan)(yuan)錐管螺(luo)(luo)(luo)紋(wen)(wen)(wen)（Rc),用(yong)戶沒有特殊要求，一般(ban)按55°圓(yuan)(yuan)(yuan)(yuan)柱(zhu)管螺(luo)(luo)(luo)紋(wen)(wen)(wen)（Rp)制(zhi)造。
2. Class標記的螺(luo)紋(wen)法(fa)蘭一(yi)般采用(yong)符合GB/T 12716-2002《60°密(mi)封管(guan)螺(luo)紋(wen)》規定的60°圓錐管(guan)螺(luo)紋(wen)（NPT),或(huo)采用(yong)為用(yong)戶新(xin)規定的螺(luo)紋(wen)。
3. 采(cai)用55°管(guan)(guan)(guan)螺(luo)紋(wen)(wen)時(shi)，DN150法蘭(lan)配用的鋼(gang)(gang)管(guan)(guan)(guan)外(wai)(wai)徑(jing)應為165.1mm.采(cai)用60°圓(yuan)錐管(guan)(guan)(guan)螺(luo)紋(wen)(wen)時(shi)，DN65法蘭(lan)配用鋼(gang)(gang)管(guan)(guan)(guan)外(wai)(wai)徑(jing)應為73mm;DN125法蘭(lan)配用的鋼(gang)(gang)管(guan)(guan)(guan)外(wai)(wai)徑(jing)應為141.3mm。
4. 螺紋(wen)法蘭的內孔管(guan)螺紋(wen)加工，應使鋼(gang)管(guan)擰入后的端(duan)部靠近(jin)但(dan)不超出(chu)法蘭密封面。
5. 螺紋軸(zhou)線(xian)應與法蘭軸(zhou)線(xian)同(tong)心(xin)，其(qi)偏(pian)差不應超過(guo)5mm/m。
6. PN標記的(de)(de)螺(luo)(luo)紋(wen)(wen)(wen)(wen)法(fa)蘭不(bu)帶埋頭(tou)孔(kong)，螺(luo)(luo)紋(wen)(wen)(wen)(wen)應倒(dao)角至法(fa)蘭背(bei)面的(de)(de)螺(luo)(luo)紋(wen)(wen)(wen)(wen)大徑(jing)處(chu)，角度(du)(du)與螺(luo)(luo)紋(wen)(wen)(wen)(wen)軸線(xian)近(jin)似成30°~50°.螺(luo)(luo)紋(wen)(wen)(wen)(wen)倒(dao)角應與螺(luo)(luo)紋(wen)(wen)(wen)(wen)同心(xin)。如果倒(dao)角的(de)(de)長(chang)度(du)(du)小于一個螺(luo)(luo)距(ju)，則此倒(dao)角長(chang)度(du)(du)計(ji)入(ru)螺(luo)(luo)紋(wen)(wen)(wen)(wen)長(chang)度(du)(du)。
7. Class150的(de)(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)法蘭不帶埋頭孔(kong)，螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)應(ying)倒(dao)角(jiao)至法蘭背面(mian)的(de)(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)大徑處，角(jiao)度與(yu)(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)軸線近(jin)似成45°;螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)倒(dao)角(jiao)應(ying)與(yu)(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)同(tong)心，并計(ji)入螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)長度。Class300及其(qi)以上壓力等級的(de)(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)法蘭背面(mian)應(ying)加工埋頭孔(kong)，螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)應(ying)倒(dao)角(jiao)至埋頭孔(kong)內徑處，角(jiao)度與(yu)(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)軸線近(jin)似成45°;螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)倒(dao)角(jiao)和埋頭孔(kong)均應(ying)與(yu)(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)同(tong)心。
8. 螺紋的(de)檢測應符(fu)合有關標準(zhun)的(de)規定。
三、帶(dai)頸(jing)螺紋法蘭標(biao)記(ji)
1. 帶頸螺紋鋼制管(guan)法蘭應按下列規定(ding)進行標記(ji)：
公稱尺寸 → 公稱壓力(li) → 法蘭型式(shi)代號（Th) → 密(mi)封面型式(shi)代號 → 螺紋特(te)性(xing)代號 → 材料(liao)代號 → 標準編(bian)號
2. 標(biao)記示例(li)
示例1: 公稱尺寸DN80、公稱壓(ya)力PN10、突面（RF)帶(dai)頸螺(luo)(luo)紋鋼(gang)制管(guan)法蘭(lan)（Th)、螺(luo)(luo)紋采用55°圓錐(zhui)管(guan)螺(luo)(luo)紋（Rc)、材(cai)料為20鋼(gang)，其標記(ji)為： 法蘭(lan) DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
