香蕉视频app免费下载

06Cr19Ni10 (304)

 （06Cr19Ni10）304不銹(xiu)鋼是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不銹(xiu)(xiu)鋼的良好(hao)性能，使(shi)其成為應(ying)用(yong)量最(zui)大，使(shi)用(yong)范圍最(zui)廣的不銹(xiu)(xiu)鋼牌號(hao)，此鋼適合于制造深(shen)沖成型的部件(jian)以(yi)及(ji)輸(shu)送腐蝕介(jie)質管道、容器，結構件(jian)等，304不銹(xiu)(xiu)鋼也可用(yong)于制造無磁、低溫設備(bei)和部件(jian)。

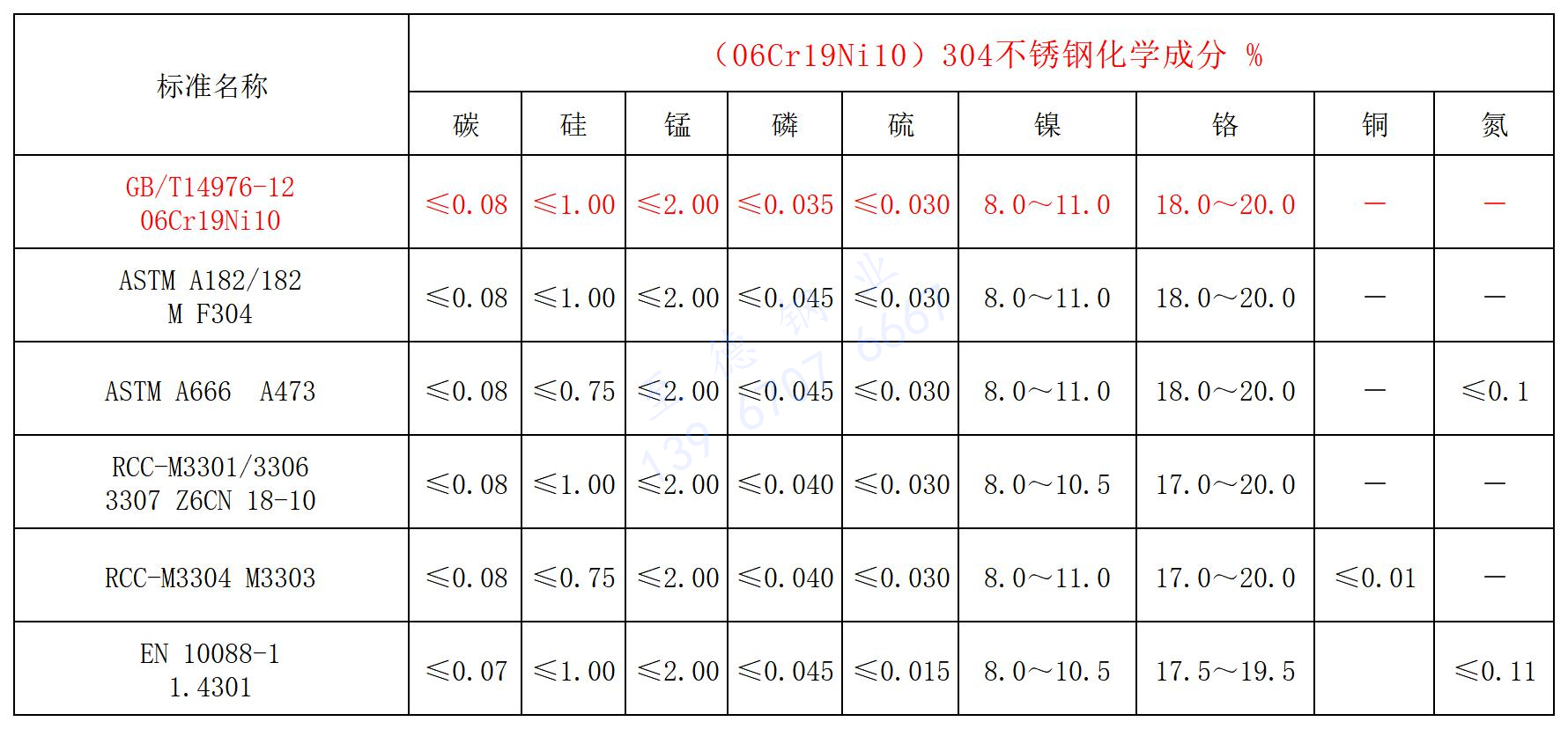

一、化學成分

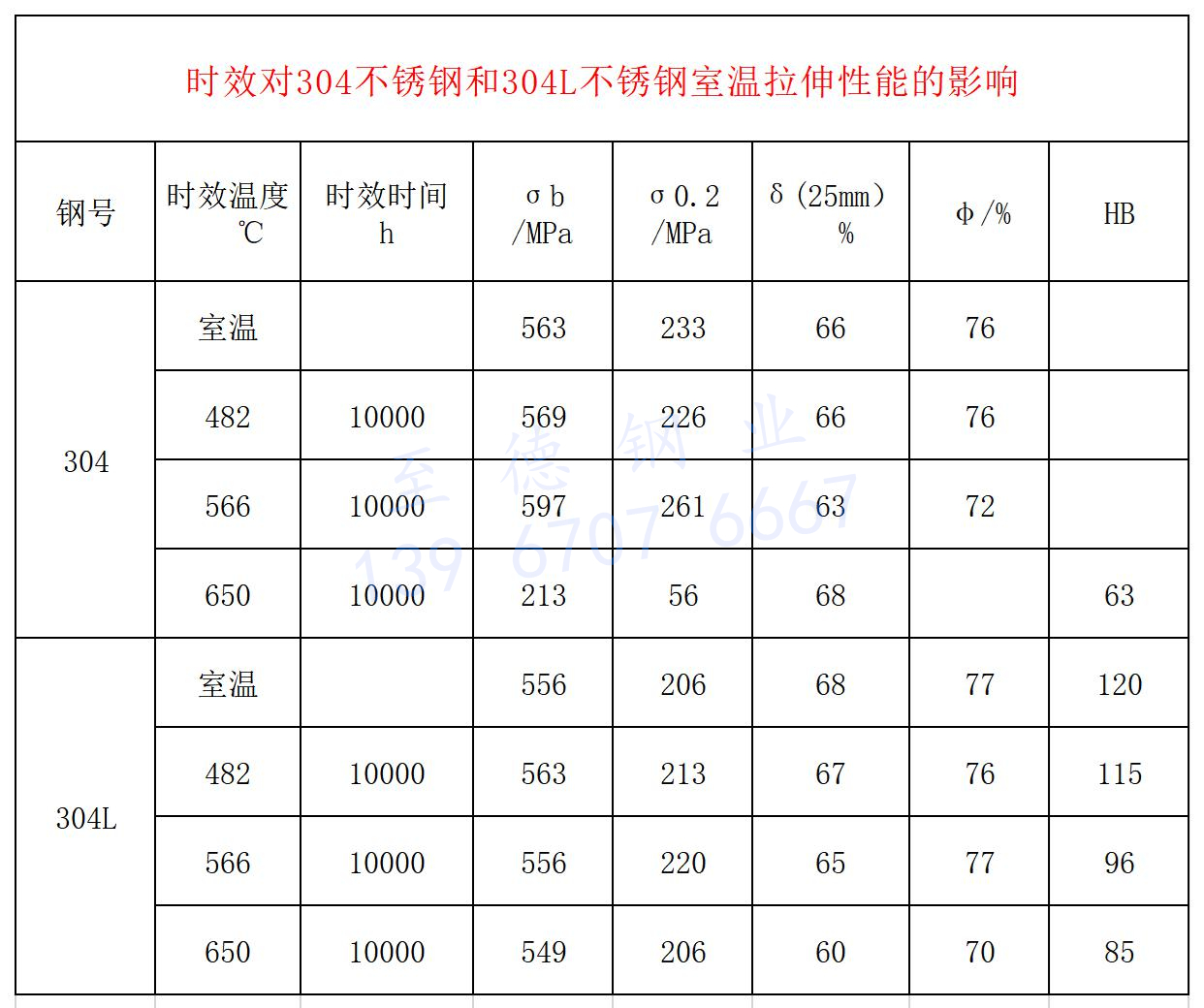

二、力(li)學性能(neng)

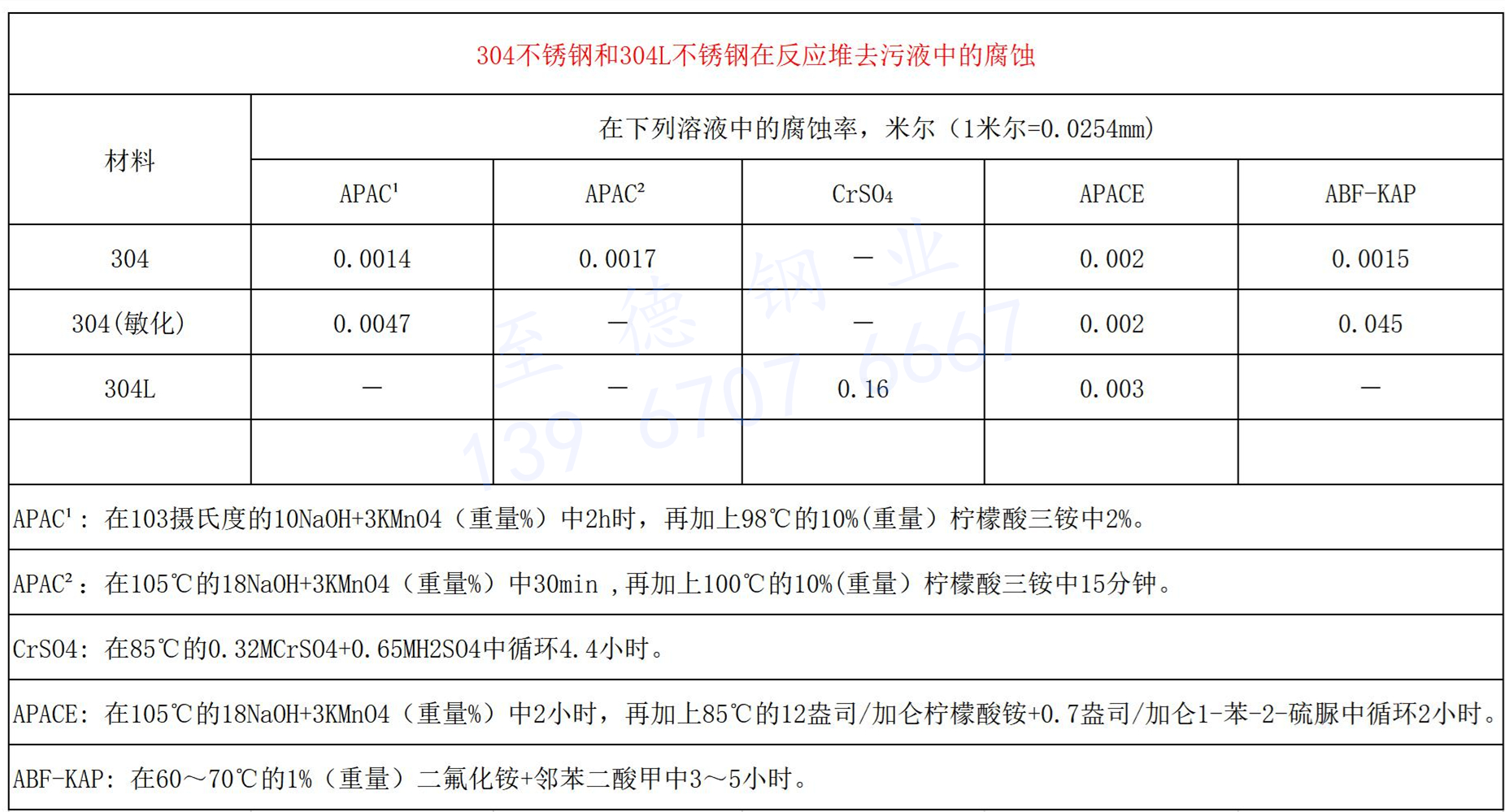

三、耐腐蝕性能

a. 應力腐蝕  304和304L不(bu)銹鋼在高(gao)濃氯化物中(zhong)耐(nai)應力(li)(li)腐蝕(shi)破裂(lie)性(xing)能(neng)(neng)不(bu)佳。在熱水和高(gao)溫水中(zhong)具有工程意義的耐(nai)應力(li)(li)腐蝕(shi)破裂(lie)性(xing)能(neng)(neng)，但其性(xing)能(neng)(neng)受鋼的組織狀態、合金成(cheng)分、介質條(tiao)件的變化以及應力(li)(li)狀態所制約(yue)。

四、物理性能

五(wu)、工藝性能：

（06Cr19Ni10）304不銹鋼均具有良好的冷(leng)、熱加工(gong)(gong)工(gong)(gong)藝性(xing)能(neng)，可采用通(tong)用的各種熱、冷(leng)加工(gong)(gong)工(gong)(gong)藝生產鍛材、棒材、線材、板材、帶材絲(si)材等冶金產品，熱加工(gong)(gong)溫度范圍900-1180℃。冷(leng)加工(gong)(gong)較易(yi)，無(wu)特(te)殊困難，由于(yu)兩(liang)種鋼易(yi)于(yu)冷(leng)加硬(ying)化，當冷(leng)變形量過大時(shi)，須進行(xing)中間退火處理，以利于(yu)進一(yi)步加工(gong)(gong)。

a. 熱處理工藝

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不銹鋼或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷(leng)成型(xing)性(xing)能

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六(liu)、材料應用

（06Cr19Ni10）304不銹(xiu)(xiu)鋼(gang)廣泛應(ying)(ying)用(yong)于(yu)(yu)化工、石化、核(he)工業、輕工、紡織等工業中(zhong)。在(zai)核(he)工業反(fan)應(ying)(ying)堆工程(cheng)中(zhong)，0Cr18Ni9是早期沸水核(he)反(fan)應(ying)(ying)堆的主要(yao)結(jie)構(gou)材料，主要(yao)用(yong)于(yu)(yu)歧管、旁通管道及支撐件(jian)(jian)，由于(yu)(yu)曾出(chu)現IGSCC（晶相(xiang)應(ying)(ying)力(li)腐蝕(shi)），近年來已由核(he)級022Cr19Ni10所取代。在(zai)壓水核(he)反(fan)應(ying)(ying)堆中(zhong)304和304L不銹(xiu)(xiu)鋼(gang)主要(yao)用(yong)于(yu)(yu)1.2.3級設備(bei)用(yong)不習慣鍛(duan)件(jian)(jian)或沖壓件(jian)(jian)，熱交換器無(wu)縫管，輔助管道，冷卻(que)劑(ji)系統管路等。對于(yu)(yu)截面(mian)尺寸大，且要(yao)求焊接的部(bu)件(jian)(jian)，應(ying)(ying)選(xuan)用(yong)超低碳0000Cr19Ni10不銹(xiu)(xiu)鋼(gang)。對于(yu)(yu)制造堆內(nei)構(gou)件(jian)(jian)的產品，應(ying)(ying)對鋼(gang)中(zhong)的鈷、硼作(zuo)出(chu)明(ming)確的規(gui)定。
