一、彎(wan)頭(tou)的分類


1. 以(yi)材質(zhi)劃分：


     ①. 碳(tan)鋼：ASTM A234（中(zhong)、高溫(wen)用鍛制碳(tan)鋼和合金鋼管道配件(jian)）WPB、WPC；


     ②. 合金：ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911；


     ③. 不銹(xiu)鋼(gang)：ASTM A403（鍛制奧氏體不銹(xiu)鋼(gang)管(guan)配件）WP304、304L、304H、304LN、304N，ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H；


     ④. 高性能鋼(gang)：ASTM A860（鍛(duan)制(zhi)高強度低合(he)金鋼(gang)對(dui)焊配件）WPHY 42、46、52、60、65、70；


     ⑤. 鑄鋼(gang)，合(he)金鋼(gang)，不(bu)銹鋼(gang)，銅，鋁合(he)金，塑料，氬硌瀝，PVC（聚氯乙烯(xi)），PPR、RFPP（增(zeng)強聚丙烯(xi)）等。


 2. 以制(zhi)(zhi)作方法劃分(fen)可分(fen)為推(tui)制(zhi)(zhi)、壓制(zhi)(zhi)、鍛制(zhi)(zhi)、鑄造等。


 3. 以制造(zao)標(biao)(biao)準劃分可分為國標(biao)(biao)、化標(biao)(biao)、美標(biao)(biao)、電標(biao)(biao)、船標(biao)(biao)、水標(biao)(biao)、德標(biao)(biao)、日標(biao)(biao)、俄(e)標(biao)(biao)等。


 4. 按它的曲率半(ban)(ban)徑(jing)來分：可分為長(chang)(chang)半(ban)(ban)徑(jing)彎頭(tou)和短半(ban)(ban)徑(jing)彎頭(tou)。長(chang)(chang)半(ban)(ban)徑(jing)彎頭(tou)指它的曲率半(ban)(ban)徑(jing)等于1.5倍管子的外(wai)徑(jing)，即R=1.5D；短半(ban)徑(jing)彎頭指(zhi)它的曲(qu)(qu)率半(ban)徑(jing)等于管子(zi)外徑(jing)，即R=1.0DD為(wei)(wei)彎頭直徑(jing)，R為(wei)(wei)曲(qu)(qu)率半(ban)徑(jing)）。


 5. 若按壓力等級來(lai)分：大約有17種，和美國的管子標準是(shi)相同的，有：Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS；其中最(zui)常用的是(shi)STD和XS2種。


 6. 按照不同形(xing)狀(zhuang)用途可(ke)以(yi)分(fen)為(wei)：對(dui)焊彎(wan)(wan)(wan)頭(tou)(tou)、承插彎(wan)(wan)(wan)頭(tou)(tou)、法(fa)蘭彎(wan)(wan)(wan)頭(tou)(tou)、溝槽式彎(wan)(wan)(wan)頭(tou)(tou)、卡套式彎(wan)(wan)(wan)頭(tou)(tou)、雙承彎(wan)(wan)(wan)頭(tou)(tou)、異(yi)徑彎(wan)(wan)(wan)頭(tou)(tou)、呆座(zuo)彎(wan)(wan)(wan)頭(tou)(tou)、內外牙彎(wan)(wan)(wan)頭(tou)(tou)、沖壓彎(wan)(wan)(wan)頭(tou)(tou)、推制彎(wan)(wan)(wan)頭(tou)(tou)、內絲彎(wan)(wan)(wan)頭(tou)(tou)等。



二、彎頭的選用


 1. 彎(wan)頭常用(yong)于(yu)管(guan)道的(de)彎(wan)曲(qu)部位，用(yong)以改變管(guan)道的(de)走向，常用(yong)的(de)有45°彎(wan)頭和90°彎(wan)頭。


 2. 長半(ban)徑彎頭（long radiusdius elbow)(R=1.5DN)：一般情況(kuang)下，應優先采用。


 3. 短(duan)半徑(jing)彎頭（hort radiusis elbow)(R=1.0DN)：多用于尺(chi)寸受限制的(de)(de)場(chang)合(he)。其最高工作壓力不(bu)宜超過同規格(ge)長半徑(jing)彎頭的(de)(de)0.8倍(bei)短(duan)半徑(jing)彎頭，通常用在管系安裝位置較緊湊(cou)的(de)(de)場(chang)合(he)，或(huo)者為(wei)了降(jiang)低(di)成本的(de)(de)場(chang)合(he)。


 4. 斜接(jie)彎(wan)頭（mitered elbow）是用普通(tong)鋼管(guan)(guan)(guan)(guan)切成，用于(yu)(yu)大(da)直徑(jing)(jing)的(de)(de)管(guan)(guan)(guan)(guan)線比(bi)彎(wan)頭便(bian)宜(yi)，用于(yu)(yu)小直徑(jing)(jing)管(guan)(guan)(guan)(guan)線則較(jiao)貴，并且有(you)其他缺點，但在(zai)斜接(jie)管(guan)(guan)(guan)(guan)中壓(ya)力(li)降低(di)比(bi)彎(wan)頭大(da)，故斜接(jie)管(guan)(guan)(guan)(guan)一般(ban)用于(yu)(yu)低(di)壓(ya)大(da)口徑(jing)(jing)管(guan)(guan)(guan)(guan)線。通(tong)常用于(yu)(yu)低(di)壓(ya)（設計壓(ya)力(li)2.0MPa）、水以及(ji)類似流體介質(zhi)條件(jian)比(bi)較(jiao)緩(huan)和的(de)(de)大(da)尺(chi)寸管(guan)(guan)(guan)(guan)道上，當(dang)斜接(jie)彎(wan)頭的(de)(de)單節變方向角大(da)于(yu)(yu)45°時，不宜(yi)用于(yu)(yu)有(you)毒、可燃介質(zhi)管(guan)(guan)(guan)(guan)道，或承受振動(dong)、壓(ya)力(li)脈動(dong)及(ji)由于(yu)(yu)溫(wen)度變化產生(sheng)交變載荷的(de)(de)管(guan)(guan)(guan)(guan)道上。


5. 彎管(bend)(R=nDN)：用于(yu)緩和介質(zhi)在(zai)拐彎處(chu)的(de)沖刷和動能，可(ke)用到R=3DN 6DN、10DN、20DN。


6. 推制彎頭和擠壓彎頭：常用于介質條件比較(jiao)苛刻的(de)中小(xiao)尺(chi)寸管(guan)道上。


7. 焊(han)制斜接彎頭：常用于介質條件(jian)比較(jiao)緩和的大(da)尺寸管道上，同時要求其彎曲(qu)半徑不(bu)宜小于其公稱(cheng)直徑的1.5倍。


8. 其他(ta)，例如：180°彎(wan)頭(tou)(tou)，內外螺紋彎(wan)頭(tou)(tou)，活接頭(tou)(tou)彎(wan)頭(tou)(tou)等(deng)。

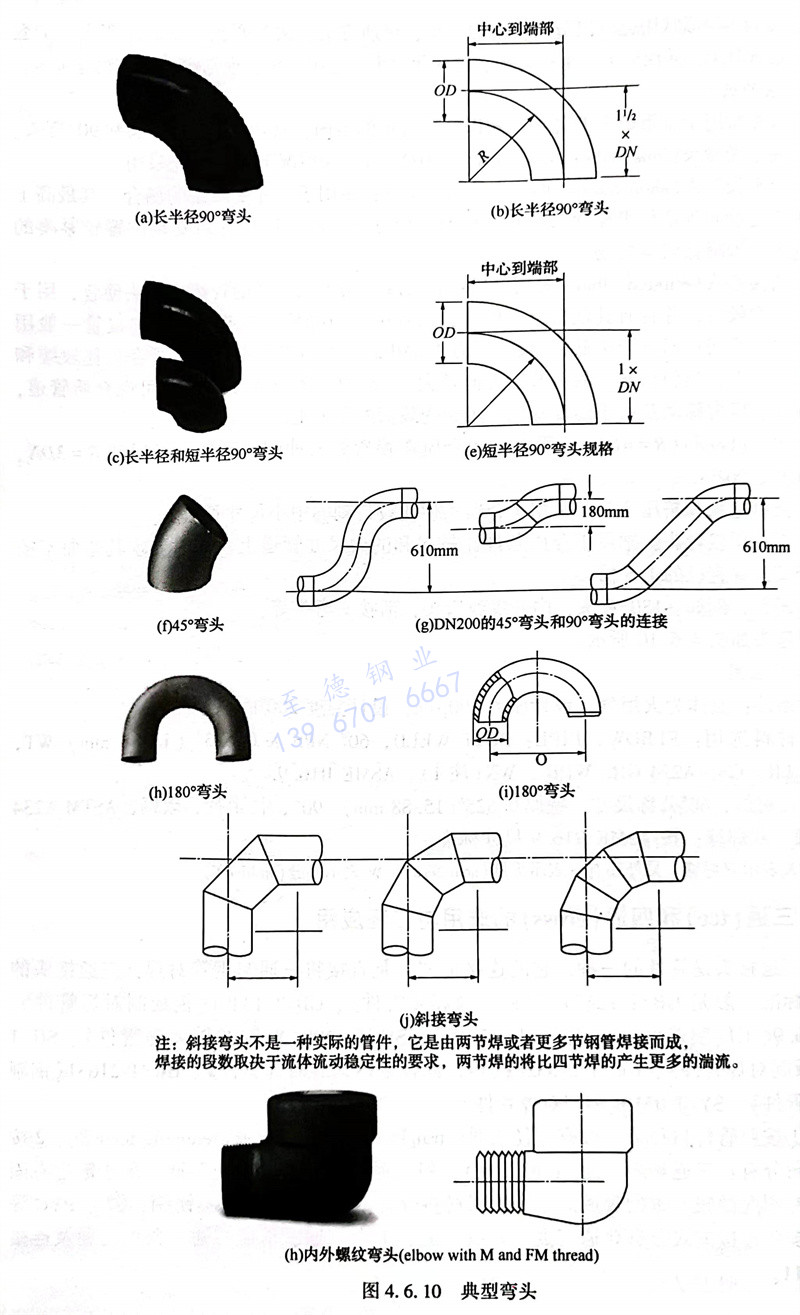

 典(dian)型彎頭如圖(tu)4.6.10所示。


圖 10.jpg


三、工程(cheng)應(ying)用


  設(she)計條件(jian)：流體(ti)為火炬氣，設(she)計壓力100psig，設(she)計溫(wen)度(du)200F。


  彎頭(tou)材料選用(yong)：ELBOW，PIPE：BUTT WELD，60＂NPS X 0.625”（15.88 mm）WT，90 DEG，LR，CS，A234 GR．WPB，WX（注1），ASME B16.9．


  彎(wan)頭，對(dui)焊，60＂公稱尺寸，壁厚0.625＂（15.88mm），90°，長半徑，碳(tan)鋼，ASTM A234WPB等(deng)級，雙焊縫(feng)，按ASME B16.9尺寸標(biao)準。


  注：WX表示雙焊縫(feng)。另外還有(you)S表示無縫(feng)（seamless），W表示有(you)縫(feng)（welded）。
