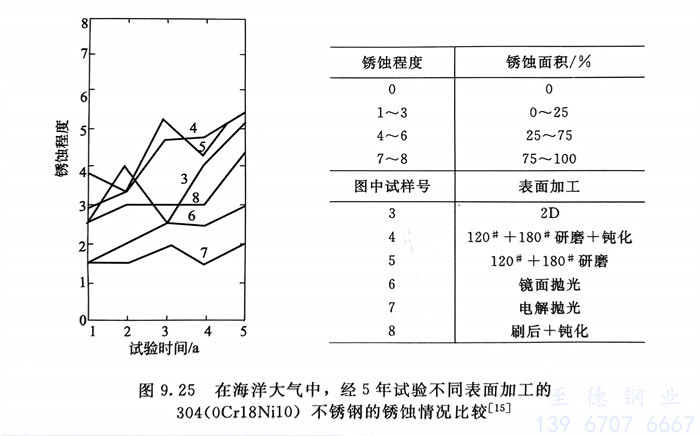

圖9.25系在海洋大氣中，經過5年實際試驗，不同表面加工對（0Cr18Ni10）304不銹鋼銹蝕情況的影響。同樣可以看出，電解拋光表面耐銹蝕性最佳，經5年試驗，表面銹蝕程度僅在1～2間，即銹蝕面積遠低于25％，鏡面拋光者次之。

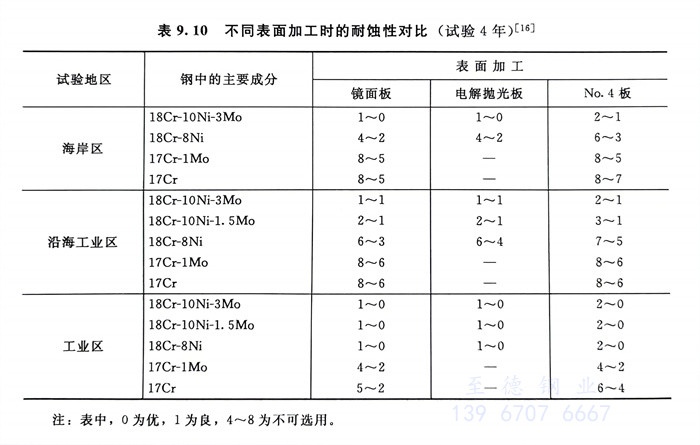

   表9.10系電解拋光等不同表面加工的五種不銹鋼，在三種不同地區的大氣中進行長達4年的試驗所取得的結果。

   從表9.10中的結果可看出，電解拋光板耐蝕性最(zui)佳，鏡面板次之，No.4板最(zui)差。在(zai)所(suo)試(shi)驗的不(bu)銹鋼(gang)(gang)中，18Cr-10Ni-3Mo鋼(gang)(gang)可適(shi)用于(yu)任(ren)何大氣條(tiao)件，而17Cr鋼(gang)(gang)在(zai)所(suo)試(shi)驗的條(tiao)件下(xia)則不(bu)能選用。

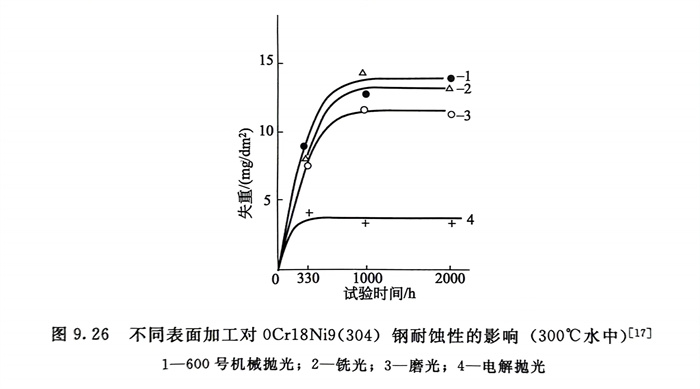

  在(zai)300℃高(gao)溫水中，電解(jie)拋光(guang)等(deng)表(biao)面加(jia)工對0Cr18Ni9（304）不(bu)銹鋼耐蝕性的影(ying)響試驗結果見圖(tu)9.26。顯然(ran)，電解(jie)拋光(guang)加(jia)工也具有最佳的耐蝕性。

   表9.11系在天然海水中，不同表面狀態的06Cr17Ni12Mo2（316）不銹鋼的耐縫隙腐蝕性能，可明顯看出，電解拋光能顯著提高鋼的耐縫隙腐蝕性能，酸洗和鈍化處理也有益，但遠不如電解拋光效果好，更值得引人注目的是，經600號和60號SiC砂磨光后再經電解拋光其作用更佳。

   表(biao)9.11 在天(tian)然海(hai)水(shui)中，表(biao)面處(chu)理對(dui)06Cr17Ni12Mo2（316）不銹鋼的(de)耐(nai)縫隙腐蝕(shi)性能的(de)影響(xiang)（室溫下(xia)）

    但(dan)是，60號(hao)SiC拋光者，由(you)于表面太(tai)粗糙，鈍化處理（G＋F）已無作用。

   從以(yi)上的(de)(de)試驗結果可(ke)以(yi)看出，在(zai)大氣、高(gao)溫水和(he)海水中(zhong)，電解拋(pao)光(guang)(guang)的(de)(de)不銹(xiu)鋼表(biao)面(mian)(mian)均具(ju)(ju)有最(zui)佳的(de)(de)耐蝕性。這是因(yin)(yin)為：電解拋(pao)光(guang)(guang)既可(ke)去除不銹(xiu)鋼表(biao)面(mian)(mian)的(de)(de)雜質和(he)污垢、貧鉻層和(he)非金屬夾雜物，還可(ke)去除不銹(xiu)鋼表(biao)面(mian)(mian)的(de)(de)淺(qian)缺陷，研磨所造成的(de)(de)表(biao)面(mian)(mian)亞縫隙（Subcrevices），還可(ke)顯著(zhu)降低表(biao)面(mian)(mian)的(de)(de)粗糙(cao)(cao)度(du)（一般可(ke)使以(yi)微米(mi)計算的(de)(de)粗糙(cao)(cao)度(du)降低1/2）。早(zao)期(qi)的(de)(de)研究還指出，電解拋(pao)光(guang)(guang)表(biao)面(mian)(mian)膜(mo)中(zhong)還具(ju)(ju)有高(gao)的(de)(de)Cr／Fe，以(yi)上諸因(yin)(yin)素復合作(zuo)用最(zui)終(zhong)使不銹(xiu)鋼的(de)(de)表(biao)面(mian)(mian)既光(guang)(guang)亮、平滑、清(qing)潔，又具(ju)(ju)有高(gao)鈍態(tai)穩定性，從而具(ju)(ju)有了高(gao)耐蝕性，這也(ye)是人們在(zai)一些用途中(zhong)，日益(yi)重(zhong)視電解拋(pao)光(guang)(guang)表(biao)面(mian)(mian)加(jia)工的(de)(de)重(zhong)要原因(yin)(yin)。
