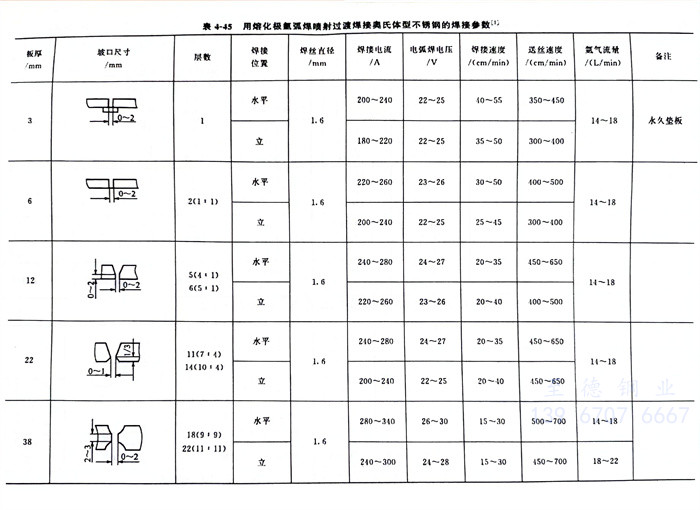

熔化極惰性氣體保護焊的惰性氣體，通常采用氬氣。該焊接工藝已開始在許多領域中得到使用，其中以機械操作的縱縫焊應用最多。焊接時選擇直流反極性電源，以短路過渡和噴射過渡的熔滴形式進行操作，用熔化極氬弧焊短路過渡焊接奧氏(shi)體不(bu)銹鋼的焊接參數見表4-44，用熔化極氬弧焊噴射過渡焊接奧氏體型不銹鋼的焊接參數見表4-45。

  在熔化(hua)(hua)(hua)極(ji)(ji)氬(ya)氣(qi)保(bao)護(hu)焊(han)(han)的(de)(de)基(ji)礎上(shang)加入脈(mo)沖(chong)電流即成(cheng)脈(mo)沖(chong)熔化(hua)(hua)(hua)極(ji)(ji)氬(ya)弧(hu)焊(han)(han)，它(ta)不僅(jin)具(ju)有(you)(you)熔化(hua)(hua)(hua)極(ji)(ji)氬(ya)氣(qi)保(bao)護(hu)焊(han)(han)的(de)(de)所有(you)(you)特點，同(tong)時能控制焊(han)(han)接(jie)(jie)(jie)(jie)熱輸入，控制金屬熔池，使(shi)焊(han)(han)縫正反面成(cheng)形良好，實現單(dan)面焊(han)(han)背面成(cheng)形。表4-46為脈(mo)沖(chong)熔化(hua)(hua)(hua)極(ji)(ji)氬(ya)弧(hu)焊(han)(han)的(de)(de)單(dan)面焊(han)(han)背面成(cheng)形對(dui)接(jie)(jie)(jie)(jie)焊(han)(han)縫的(de)(de)焊(han)(han)接(jie)(jie)(jie)(jie)參(can)數。表4-47為脈(mo)沖(chong)熔化(hua)(hua)(hua)極(ji)(ji)氬(ya)弧(hu)焊(han)(han)焊(han)(han)接(jie)(jie)(jie)(jie)角焊(han)(han)縫的(de)(de)焊(han)(han)接(jie)(jie)(jie)(jie)參(can)數。在焊(han)(han)接(jie)(jie)(jie)(jie)同(tong)樣(yang)厚度的(de)(de)材(cai)料時，焊(han)(han)接(jie)(jie)(jie)(jie)熱輸入比非脈(mo)沖(chong)熔化(hua)(hua)(hua)極(ji)(ji)焊(han)(han)小(xiao)，相應地減少了熱影(ying)響區，有(you)(you)利于提(ti)高耐腐蝕性能；同(tong)時減少了焊(han)(han)接(jie)(jie)(jie)(jie)應力與(yu)變形。脈(mo)沖(chong)電流的(de)(de)熱循環對(dui)金屬熔池能起(qi)到攪(jiao)拌作用，有(you)(you)利于細化(hua)(hua)(hua)焊(han)(han)縫結晶，降低產生裂紋的(de)(de)傾向。此外，這種焊(han)(han)接(jie)(jie)(jie)(jie)方(fang)法可以減輕勞(lao)動強度，提(ti)高生產效率。
