68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏體不銹鋼，比20Cr13（2Cr13）不銹鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成分

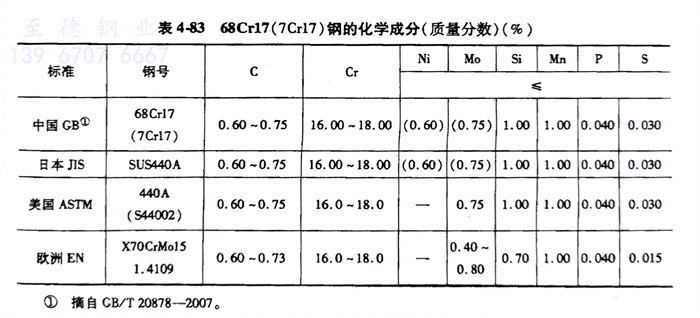

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼的化學成分見表4-83。

二(er)、熱加工(gong)

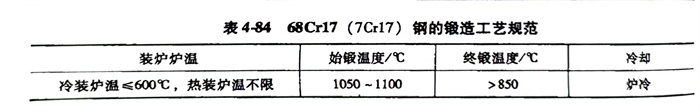

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼鍛(duan)造工(gong)藝規(gui)范見(jian)表4-84。

    應特(te)別注(zhu)意(yi)鋼的(de)熱(re)加工(gong)工(gong)藝，最好采用冷(leng)裝加熱(re)（＜600℃），加熱(re)速度不(bu)宜太快，尤其(qi)在700℃以(yi)下時。同時，應該控制較高的(de)停(ting)鍛、軋(ya)溫度，并嚴格注(zhu)意(yi)緩冷(leng)條件。

三、預備熱處(chu)理

  預備熱(re)處理的過程如下：

    1. 軟化退火：加熱(re)溫(wen)度為800～840℃，爐(lu)冷到500℃以下(xia)時出爐(lu)空冷，退火組織為珠光體，硬度≤255HBW。

    2. 完全退火：加熱溫度840～920℃，爐冷，退火后硬度≤255HBW。

四、淬火及(ji)回(hui)火

    淬火(huo)溫度：1010～1070℃，油冷，硬(ying)度≥56HRC；回火(huo)溫度：160～180℃，空冷，硬(ying)度≥56HRC。

五、力學性能

   68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼(gang)經退火處理(li)后(hou)的力學性能 見表(biao)4-85。
