固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)理(li)是(shi)將合金(jin)(jin)(jin)加(jia)熱到(dao)(dao)(dao)高(gao)(gao)(gao)(gao)溫(wen)(wen)單(dan)－相區(qu)恒溫(wen)(wen)保(bao)(bao)持(chi)(chi)，使(shi)(shi)過(guo)(guo)(guo)(guo)剩相溶(rong)(rong)(rong)解到(dao)(dao)(dao)溶(rong)(rong)(rong)體(ti)后快速冷卻、以(yi)得(de)(de)到(dao)(dao)(dao)過(guo)(guo)(guo)(guo)飽(bao)和(he)(he)(he)固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)體(ti)的(de)(de)熱處(chu)理(li)工藝。首(shou)先，固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)理(li)是(shi)為(wei)了(le)溶(rong)(rong)(rong)解基體(ti)內(nei)碳化(hua)(hua)物、γ'相等(deng)以(yi)得(de)(de)到(dao)(dao)(dao)均勻的(de)(de)過(guo)(guo)(guo)(guo)飽(bao)和(he)(he)(he)固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)體(ti)，便(bian)于時(shi)效時(shi)重(zhong)新析出(chu)顆粒(li)細小(xiao)、分布均勻的(de)(de)碳化(hua)(hua)物和(he)(he)(he)γ'等(deng)強化(hua)(hua)相，同時(shi)消除由于冷熱加(jia)工產生(sheng)的(de)(de)應力。使(shi)(shi)合金(jin)(jin)(jin)發(fa)生(sheng)再結晶(jing)。其次(ci)，固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)理(li)是(shi)為(wei)了(le)獲得(de)(de)適宜的(de)(de)晶(jing)粒(li)度(du)，以(yi)保(bao)(bao)證(zheng)合金(jin)(jin)(jin)高(gao)(gao)(gao)(gao)溫(wen)(wen)抗蠕(ru)變性能。固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)理(li)的(de)(de)溫(wen)(wen)度(du)范圍為(wei)980~1250℃,主要(yao)(yao)根據各個(ge)合金(jin)(jin)(jin)中相析出(chu)和(he)(he)(he)溶(rong)(rong)(rong)解規律及(ji)使(shi)(shi)用(yong)要(yao)(yao)求來選(xuan)(xuan)擇，以(yi)保(bao)(bao)證(zheng)主要(yao)(yao)強化(hua)(hua)相必(bi)要(yao)(yao)的(de)(de)析出(chu)條件和(he)(he)(he)一定的(de)(de)晶(jing)粒(li)度(du)。對于長期高(gao)(gao)(gao)(gao)溫(wen)(wen)使(shi)(shi)用(yong)的(de)(de)合金(jin)(jin)(jin)，要(yao)(yao)求有(you)較(jiao)好的(de)(de)高(gao)(gao)(gao)(gao)溫(wen)(wen)持(chi)(chi)久和(he)(he)(he)蠕(ru)變性能，應選(xuan)(xuan)擇較(jiao)高(gao)(gao)(gao)(gao)的(de)(de)固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)以(yi)獲得(de)(de)較(jiao)大的(de)(de)晶(jing)粒(li)度(du)；對于中溫(wen)(wen)使(shi)(shi)用(yong)并(bing)要(yao)(yao)求較(jiao)好的(de)(de)室溫(wen)(wen)硬度(du)、屈服強度(du)、拉伸強度(du)、沖擊韌(ren)性和(he)(he)(he)疲勞強度(du)的(de)(de)合金(jin)(jin)(jin)，可采用(yong)較(jiao)低的(de)(de)固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)，保(bao)(bao)證(zheng)較(jiao)小(xiao)的(de)(de)晶(jing)粒(li)度(du)。高(gao)(gao)(gao)(gao)溫(wen)(wen)固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)理(li)時(shi)，各種析出(chu)相都逐(zhu)步溶(rong)(rong)(rong)解，同時(shi)晶(jing)粒(li)長大；低溫(wen)(wen)固(gu)(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)理(li)時(shi)，不(bu)僅有(you)主要(yao)(yao)強化(hua)(hua)相的(de)(de)溶(rong)(rong)(rong)解，而且可能有(you)某些相的(de)(de)析出(chu)。對于過(guo)(guo)(guo)(guo)飽(bao)和(he)(he)(he)度(du)低的(de)(de)合金(jin)(jin)(jin)，通(tong)常選(xuan)(xuan)擇較(jiao)快的(de)(de)冷卻速度(du)；對于過(guo)(guo)(guo)(guo)飽(bao)和(he)(he)(he)度(du)高(gao)(gao)(gao)(gao)的(de)(de)合金(jin)(jin)(jin)，通(tong)常為(wei)空(kong)氣中冷卻。

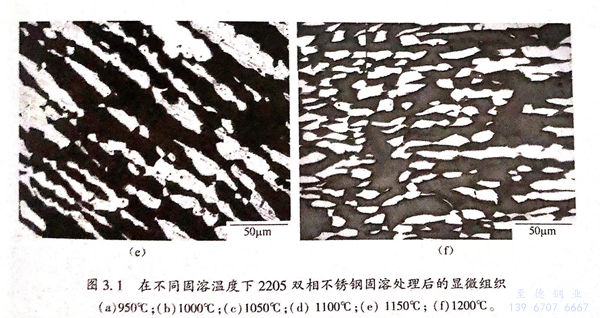

對2205雙相不銹鋼進行不同溫度的固溶處理會導致2205雙相不(bu)銹鋼兩相組織的改變，進而導致其性能的差異，圖3.1是在不同溫度下2205雙相不銹鋼固溶處理后的微觀組織。
選取(qu)1000℃作(zuo)(zuo)為(wei)(wei)最(zui)低固(gu)溶溫(wen)度(du)，當(dang)熱處理溫(wen)度(du)低于950℃時(shi)，雙(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)銹(xiu)鋼基體(ti)(ti)(ti)會(hui)(hui)析(xi)出雜質(zhi)相(xiang)(xiang)(xiang)σ相(xiang)(xiang)(xiang)，σ相(xiang)(xiang)(xiang)作(zuo)(zuo)為(wei)(wei)富(fu)含(han)Cr、Mo的(de)(de)硬脆相(xiang)(xiang)(xiang)，其存在降低雙(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)銹(xiu)鋼的(de)(de)耐蝕性能(neng)。圖3.1(a)為(wei)(wei)950℃的(de)(de)微觀(guan)組(zu)織，。相(xiang)(xiang)(xiang)廣泛分布于鐵(tie)(tie)素體(ti)(ti)(ti)／奧(ao)(ao)氏(shi)體(ti)(ti)(ti)晶界。當(dang)溫(wen)度(du)達到(dao)1000℃時(shi)，σ相(xiang)(xiang)(xiang)會(hui)(hui)消失，雙(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)銹(xiu)鋼中(zhong)只(zhi)存在鐵(tie)(tie)素體(ti)(ti)(ti)相(xiang)(xiang)(xiang)和奧(ao)(ao)氏(shi)體(ti)(ti)(ti)相(xiang)(xiang)(xiang)。圖3.1(b)~(f)中(zhong)深色(se)區(qu)為(wei)(wei)鐵(tie)(tie)素體(ti)(ti)(ti)，淺色(se)區(qu)為(wei)(wei)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)。奧(ao)(ao)氏(shi)體(ti)(ti)(ti)以鐵(tie)(tie)素體(ti)(ti)(ti)為(wei)(wei)基體(ti)(ti)(ti)，呈帶狀(zhuang)或島(dao)狀(zhuang)分布于鐵(tie)(tie)素體(ti)(ti)(ti)上。隨著溫(wen)度(du)的(de)(de)升高，奧(ao)(ao)氏(shi)體(ti)(ti)(ti)晶粒尺(chi)寸變(bian)大(da)。

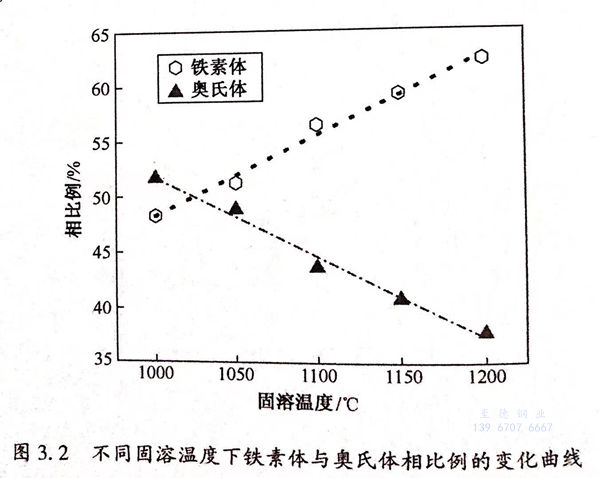

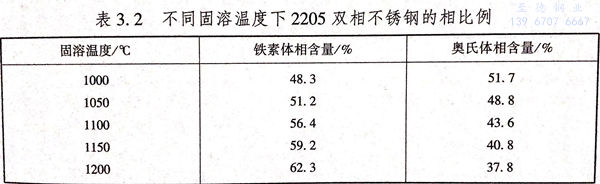

利(li)用(yong)IAS圖(tu)像分(fen)析軟(ruan)件測量并計(ji)算(suan)相(xiang)(xiang)比例(li)，每(mei)個熱處理溫(wen)度下(xia)的(de)(de)金相(xiang)(xiang)圖(tu)取(qu)8張(zhang)計(ji)算(suan)，求取(qu)平均值。表3.2給出了利(li)用(yong)IAS圖(tu)像分(fen)析軟(ruan)件計(ji)算(suan)得到(dao)不同固(gu)(gu)(gu)溶溫(wen)度溫(wen)度下(xia)2205雙相(xiang)(xiang)不銹鋼的(de)(de)相(xiang)(xiang)比例(li)。1000℃時，鐵素體(ti)(ti)含(han)量為48.3%,隨著固(gu)(gu)(gu)溶溫(wen)度的(de)(de)升高，鐵素體(ti)(ti)相(xiang)(xiang)含(han)量增加，奧氏體(ti)(ti)相(xiang)(xiang)含(han)量下(xia)降，直到(dao)1200℃時，鐵素體(ti)(ti)含(han)量達到(dao)62.3%,奧氏體(ti)(ti)含(han)量僅占(zhan)37.7%.這種鐵素體(ti)(ti)與奧氏體(ti)(ti)隨固(gu)(gu)(gu)溶溫(wen)度的(de)(de)變(bian)化規律前人的(de)(de)研究結果相(xiang)(xiang)一致。兩相(xiang)(xiang)比例(li)的(de)(de)變(bian)化曲線如圖(tu)3.2所示，兩相(xiang)(xiang)與溫(wen)度的(de)(de)關系呈線性變(bian)化。當固(gu)(gu)(gu)溶溫(wen)度約為1040℃時，其(qi)相(xiang)(xiang)比例(li)為1:1。
因此在本實(shi)驗的6個固溶(rong)溫(wen)度中(zhong)，當(dang)固溶(rong)溫(wen)度為1050℃時，雙相(xiang)不銹鋼相(xiang)比(bi)例最接(jie)近1:1。
采用顯(xian)微硬度儀壓頭(tou)為菱形(xing)壓頭(tou)，荷(he)載F為4.8N,分(fen)別(bie)測(ce)出菱形(xing)的(de)兩個直徑d1和(he)d2,根據下式(shi)計算顯(xian)微硬度：

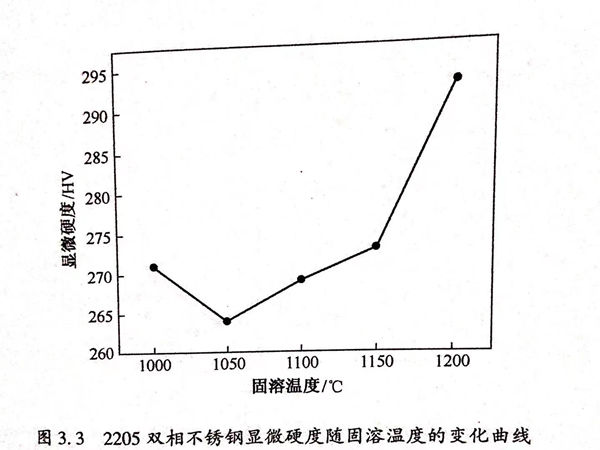

所有固溶(rong)溫度(du)(du)試樣均測5個點，最后求(qiu)取(qu)平均值為個固溶(rong)溫度(du)(du)下2205雙相(xiang)不銹鋼(gang)的(de)(de)顯(xian)微(wei)(wei)硬(ying)度(du)(du)值。顯(xian)微(wei)(wei)硬(ying)度(du)(du)值如表3.3所列(lie)，顯(xian)微(wei)(wei)硬(ying)度(du)(du)隨(sui)固溶(rong)溫度(du)(du)的(de)(de)變化曲線如圖3.3所示。
從圖3.3可知，2205雙相不銹鋼的顯微硬度先下降，后上升。這主要是由于當溫度為1000℃時，鐵素體相中間夾雜著小塊狀的二次奧氏體，當溫度達到1050℃后，二次奧氏體含量減少，組織均勻化程度提高，硬度減小。在此之后，隨著固溶溫度的增加，奧氏體含量減少，具有體心立方結構的奧氏體相屬于軟軔相，具有面心立方結構的鐵素體是強硬相，因此材料顯微硬度值又升高。同樣對2507雙相不銹(xiu)鋼(gang)進行不同溫度的固溶處理會導致2507雙相不銹鋼兩相組織的改變，進而導致其性能的差異，以下是2507雙相不銹鋼在不同溫度下固溶處理后的微觀組織。

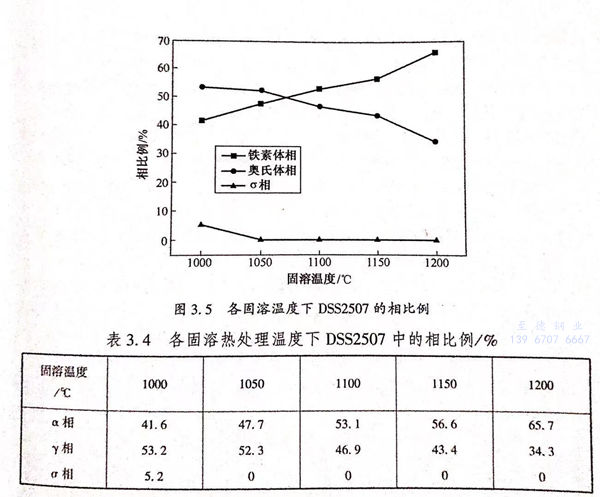

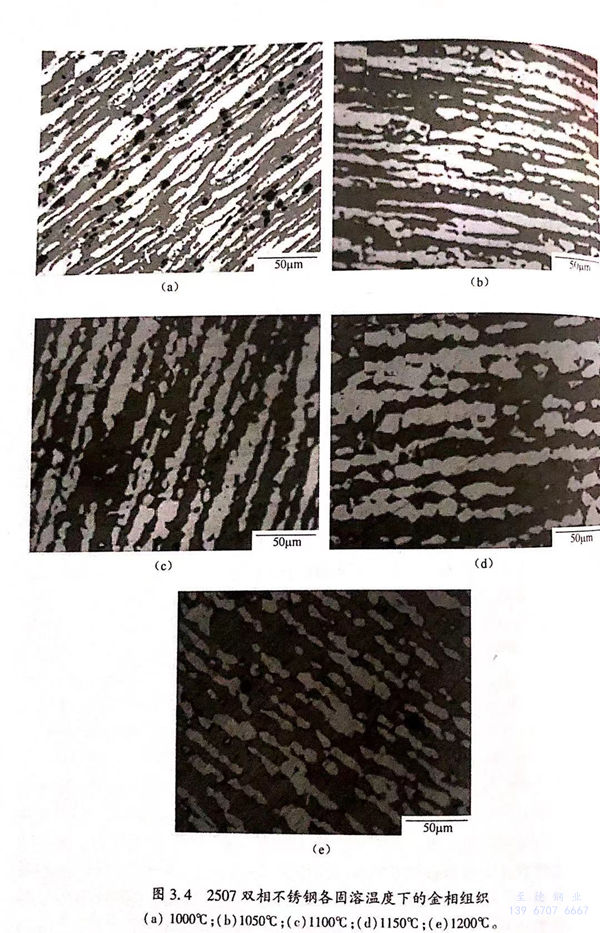

2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不(bu)銹鋼分(fen)別在(zai)1000℃、1050℃、1100℃、1150℃、1200℃下(xia)固(gu)溶(rong)0.5h后水冷的(de)金相(xiang)(xiang)(xiang)(xiang)(xiang)組織如圖3.4所示。從圖3.4可以(yi)清(qing)晰地得知當(dang)(dang)固(gu)溶(rong)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)為(wei)(wei)1000℃時(shi)(shi)鐵(tie)素體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)與(yu)奧氏體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)兩相(xiang)(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)(xiang)界處(chu)有σ相(xiang)(xiang)(xiang)(xiang)(xiang)析(xi)(xi)出，隨固(gu)溶(rong)處(chu)理溫(wen)(wen)(wen)(wen)(wen)度(du)(du)升高到1050℃時(shi)(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)已(yi)經溶(rong)解(jie)。利(li)用(yong)Image-Pro-Plus 圖像分(fen)析(xi)(xi)儀軟(ruan)件(jian)6.0版測定的(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比例如圖3.5所示。從圖3.5能夠獲得固(gu)溶(rong)熱(re)處(chu)理溫(wen)(wen)(wen)(wen)(wen)度(du)(du)的(de)增(zeng)高會導致(zhi)σ析(xi)(xi)出相(xiang)(xiang)(xiang)(xiang)(xiang)含量降(jiang)低(di)，當(dang)(dang)固(gu)溶(rong)熱(re)處(chu)理溫(wen)(wen)(wen)(wen)(wen)度(du)(du)大(da)于1050℃時(shi)(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)已(yi)經完全(quan)溶(rong)解(jie)。這是由于固(gu)溶(rong)熱(re)處(chu)理溫(wen)(wen)(wen)(wen)(wen)度(du)(du)的(de)升高使鋼中鐵(tie)素體(ti)(ti)α相(xiang)(xiang)(xiang)(xiang)(xiang)量增(zeng)多，導致(zhi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)形成元素Cr和Mo在(zai)鐵(tie)素體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)中的(de)濃度(du)(du)降(jiang)低(di)，進而導致(zhi)當(dang)(dang)固(gu)溶(rong)熱(re)處(chu)理溫(wen)(wen)(wen)(wen)(wen)度(du)(du)大(da)于1050℃時(shi)(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)的(de)形成受到抑制。考慮到σ相(xiang)(xiang)(xiang)(xiang)(xiang)硬且(qie)脆，能夠大(da)幅度(du)(du)減弱材料的(de)塑性與(yu)韌性，并且(qie)σ相(xiang)(xiang)(xiang)(xiang)(xiang)富Cr,很(hen)容(rong)易(yi)在(zai)其周圍產生貧Cr區降(jiang)低(di)DSS2507的(de)抗腐蝕性能，所以(yi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)為(wei)(wei)DSS2507析(xi)(xi)出相(xiang)(xiang)(xiang)(xiang)(xiang)中危害最(zui)大(da)的(de)相(xiang)(xiang)(xiang)(xiang)(xiang)，因此(ci)，在(zai)實際應用(yong)過程中要(yao)想(xiang)將(jiang)2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不(bu)銹鋼中的(de)熱(re)軋態σ相(xiang)(xiang)(xiang)(xiang)(xiang)完全(quan)消除所選用(yong)的(de)固(gu)溶(rong)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)要(yao)不(bu)低(di)于1050℃。
圖3.4中深色組(zu)織(zhi)(zhi)是鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)、淺(qian)色組(zu)織(zhi)(zhi)是奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)。從(cong)圖3.4可(ke)知奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)首先表現為(wei)長條狀，隨(sui)著固(gu)(gu)(gu)(gu)溶(rong)(rong)處(chu)理(li)溫度(du)(du)(du)的(de)升(sheng)(sheng)高(gao)而(er)逐(zhu)漸(jian)(jian)變(bian)短(duan)，變(bian)成島狀分布在基體(ti)(ti)(ti)(ti)(ti)(ti)(ti)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)上(shang)面。從(cong)圖3.5及表3.4中給出(chu)(chu)的(de)相(xiang)(xiang)比(bi)(bi)例測量(liang)結(jie)果能夠獲得鋼中鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)量(liang)隨(sui)固(gu)(gu)(gu)(gu)溶(rong)(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)的(de)升(sheng)(sheng)高(gao)而(er)上(shang)升(sheng)(sheng)，奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)積分數隨(sui)著固(gu)(gu)(gu)(gu)溶(rong)(rong)溫度(du)(du)(du)的(de)上(shang)升(sheng)(sheng)而(er)下降，這(zhe)是由(you)于(yu)在較高(gao)的(de)固(gu)(gu)(gu)(gu)溶(rong)(rong)溫度(du)(du)(du)下2507雙相(xiang)(xiang)不銹鋼呈現出(chu)(chu)的(de)組(zu)織(zhi)(zhi)為(wei)單一的(de)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)，隨(sui)固(gu)(gu)(gu)(gu)溶(rong)(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)的(de)降低(di)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)逐(zhu)步(bu)轉(zhuan)化為(wei)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)組(zu)織(zhi)(zhi)，即固(gu)(gu)(gu)(gu)溶(rong)(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)的(de)升(sheng)(sheng)高(gao)導(dao)(dao)致奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)逐(zhu)漸(jian)(jian)轉(zhuan)變(bian)為(wei)鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)組(zu)織(zhi)(zhi)。從(cong)圖3.5可(ke)以(yi)看(kan)出(chu)(chu)當固(gu)(gu)(gu)(gu)溶(rong)(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)在1000~1050℃之(zhi)間時奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)y相(xiang)(xiang)比(bi)(bi)例減(jian)(jian)小(xiao)的(de)比(bi)(bi)較緩慢，隨(sui)固(gu)(gu)(gu)(gu)溶(rong)(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)的(de)升(sheng)(sheng)高(gao)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)含(han)量(liang)減(jian)(jian)少(shao)的(de)趨(qu)勢加快(kuai)，這(zhe)是因(yin)為(wei)2507雙相(xiang)(xiang)不銹鋼中的(de)氮元(yuan)(yuan)素(su)是奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)形成元(yuan)(yuan)素(su)，在較低(di)固(gu)(gu)(gu)(gu)溶(rong)(rong)溫度(du)(du)(du)下抑制了(le)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)向鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)的(de)轉(zhuan)變(bian)，而(er)固(gu)(gu)(gu)(gu)溶(rong)(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)的(de)升(sheng)(sheng)高(gao)會(hui)使N元(yuan)(yuan)素(su)穩定奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)的(de)作(zuo)用逐(zhu)漸(jian)(jian)減(jian)(jian)弱，進(jin)而(er)導(dao)(dao)致奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)向鐵(tie)(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)轉(zhuan)變(bian)速度(du)(du)(du)加快(kuai)。
2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼中(zhong)(zhong)的(de)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)和(he)鐵(tie)素體(ti)(ti)(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)這(zhe)兩種相(xiang)(xiang)(xiang)(xiang)(xiang)的(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)主(zhu)要受(shou)固溶(rong)處(chu)理(li)(li)工(gong)藝以(yi)及自身化(hua)學(xue)成(cheng)(cheng)分(fen)的(de)影(ying)響，當(dang)鋼的(de)主(zhu)要化(hua)學(xue)成(cheng)(cheng)分(fen)確定時(shi)，則兩相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)與固溶(rong)處(chu)理(li)(li)制度有(you)著(zhu)(zhu)密(mi)切聯(lian)系。DSS2507的(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)又影(ying)響著(zhu)(zhu)其自身的(de)性(xing)(xing)能(neng)(neng)，其塑性(xing)(xing)隨著(zhu)(zhu)鐵(tie)素體(ti)(ti)(ti)含量的(de)增多而(er)(er)減弱(ruo)、耐應力腐蝕破(po)裂能(neng)(neng)力隨著(zhu)(zhu)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)含量升(sheng)高而(er)(er)減弱(ruo)，進(jin)而(er)(er)認為(wei)(wei)當(dang)鐵(tie)素體(ti)(ti)(ti)α相(xiang)(xiang)(xiang)(xiang)(xiang)跟(gen)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)(xiang)這(zhe)兩相(xiang)(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)接近1:1時(shi)雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼的(de)綜(zong)合(he)(he)性(xing)(xing)能(neng)(neng)最佳，有(you)較(jiao)好(hao)的(de)抗腐蝕能(neng)(neng)力以(yi)及較(jiao)優(you)的(de)力學(xue)性(xing)(xing)能(neng)(neng)。從圖3.5可(ke)知固溶(rong)熱處(chu)理(li)(li)溫(wen)度在1050~1100℃之間時(shi)可(ke)以(yi)使(shi)鋼中(zhong)(zhong)的(de)兩相(xiang)(xiang)(xiang)(xiang)(xiang)組織比例(li)(li)達到1:1,本實驗中(zhong)(zhong)所選(xuan)(xuan)用的(de)5種固溶(rong)溫(wen)度中(zhong)(zhong)1050℃時(shi)鐵(tie)素體(ti)(ti)(ti)α相(xiang)(xiang)(xiang)(xiang)(xiang)跟(gen)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)最接近1:1,進(jin)而(er)(er)可(ke)以(yi)認為(wei)(wei)選(xuan)(xuan)擇較(jiao)優(you)的(de)固溶(rong)熱處(chu)理(li)(li)溫(wen)度使(shi)DSS2507中(zhong)(zhong)的(de)兩相(xiang)(xiang)(xiang)(xiang)(xiang)含量比例(li)(li)達到1:1是有(you)可(ke)能(neng)(neng)的(de)，在實際(ji)應用過(guo)程中(zhong)(zhong)為(wei)(wei)了(le)使(shi)2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼獲(huo)得較(jiao)好(hao)的(de)綜(zong)合(he)(he)性(xing)(xing)能(neng)(neng)，進(jin)行固溶(rong)處(chu)理(li)(li)時(shi)選(xuan)(xuan)取(qu)的(de)固溶(rong)溫(wen)度應該(gai)在1050~1100℃之間。

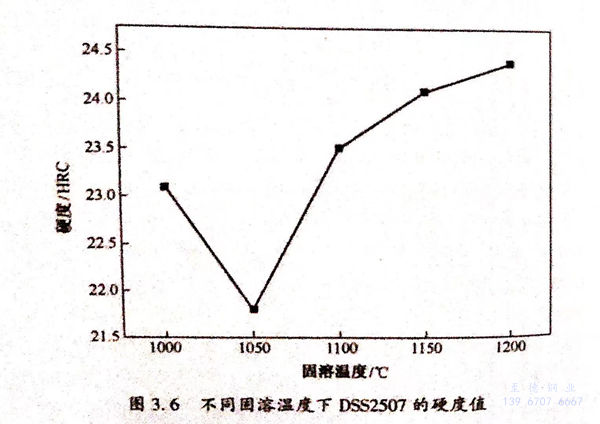

2507雙相(xiang)不銹(xiu)鋼(gang)分別在(zai)(zai)1000℃、1050℃、1100℃、1150℃、1200℃固(gu)(gu)溶0.5h后水冷的(de)(de)(de)硬(ying)度(du)(du)(du)(du)值如(ru)圖(tu)3.6所示(shi)。從圖(tu)3.6可(ke)知DSS2507的(de)(de)(de)硬(ying)度(du)(du)(du)(du)隨(sui)(sui)固(gu)(gu)溶處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)(du)(du)的(de)(de)(de)升高(gao)(gao)先(xian)減小(xiao)(xiao)后變(bian)(bian)大呈曲線變(bian)(bian)化。在(zai)(zai)1000~1050℃溫(wen)(wen)(wen)度(du)(du)(du)(du)范(fan)圍內鋼(gang)的(de)(de)(de)硬(ying)度(du)(du)(du)(du)隨(sui)(sui)固(gu)(gu)溶熱(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)(du)(du)的(de)(de)(de)增(zeng)高(gao)(gao)而逐(zhu)漸(jian)減小(xiao)(xiao)，1050~1200℃范(fan)圍內隨(sui)(sui)固(gu)(gu)溶熱(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)(du)(du)的(de)(de)(de)上升硬(ying)度(du)(du)(du)(du)又漸(jian)漸(jian)變(bian)(bian)大，且1050℃時(shi)(shi)DSS2507的(de)(de)(de)硬(ying)度(du)(du)(du)(du)表(biao)現為(wei)(wei)最小(xiao)(xiao)。從3.2.1節分析可(ke)知當固(gu)(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)(du)為(wei)(wei)1000℃時(shi)(shi)在(zai)(zai)鐵(tie)(tie)素(su)體(ti)和奧(ao)氏(shi)體(ti)相(xiang)界(jie)處(chu)(chu)有(you)σ相(xiang)析出(chu)，σ相(xiang)是(shi)一種硬(ying)而脆的(de)(de)(de)相(xiang)，能夠(gou)提高(gao)(gao)雙相(xiang)不銹(xiu)鋼(gang)的(de)(de)(de)硬(ying)度(du)(du)(du)(du)值，所以1000℃下鋼(gang)有(you)較高(gao)(gao)的(de)(de)(de)硬(ying)度(du)(du)(du)(du)，而σ相(xiang)會隨(sui)(sui)固(gu)(gu)溶熱(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)(du)(du)的(de)(de)(de)升高(gao)(gao)而漸(jian)漸(jian)溶解到基體(ti)中，DSS2507的(de)(de)(de)硬(ying)度(du)(du)(du)(du)有(you)下降的(de)(de)(de)趨勢；同時(shi)(shi)又由于固(gu)(gu)溶熱(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)(du)(du)的(de)(de)(de)增(zeng)高(gao)(gao)導致鋼(gang)中的(de)(de)(de)鐵(tie)(tie)素(su)體(ti)相(xiang)量(liang)增(zeng)加而奧(ao)氏(shi)體(ti)相(xiang)量(liang)降低，在(zai)(zai)室溫(wen)(wen)(wen)下鐵(tie)(tie)素(su)體(ti)是(shi)體(ti)心(xin)立方(fang)結(jie)(jie)構（bcc)奧(ao)氏(shi)體(ti)是(shi)面心(xin)立方(fang)結(jie)(jie)構（fcc),前(qian)者硬(ying)度(du)(du)(du)(du)要高(gao)(gao)于后者，因此在(zai)(zai)鐵(tie)(tie)素(su)體(ti)含量(liang)逐(zhu)漸(jian)升高(gao)(gao)的(de)(de)(de)情(qing)況下鋼(gang)的(de)(de)(de)硬(ying)度(du)(du)(du)(du)也逐(zhu)漸(jian)升高(gao)(gao)，即(ji)隨(sui)(sui)著(zhu)固(gu)(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)(du)的(de)(de)(de)升高(gao)(gao)2507 雙相(xiang)不銹(xiu)鋼(gang)的(de)(de)(de)硬(ying)度(du)(du)(du)(du)呈升高(gao)(gao)的(de)(de)(de)趨勢。綜上所述，隨(sui)(sui)固(gu)(gu)溶溫(wen)(wen)(wen)度(du)(du)(du)(du)從1000℃上升到1200℃,2507雙相(xiang)不銹(xiu)鋼(gang)硬(ying)度(du)(du)(du)(du)呈先(xian)降低后升高(gao)(gao)的(de)(de)(de)變(bian)(bian)化趨勢。
