對于含鈦、鈮的穩定性奧(ao)氏體不銹(xiu)鋼，應采用穩定化處理，以提高鋼在450～900℃范圍內，并在強烈腐蝕介質中工作的耐蝕性。穩定化處理是在固溶處理后進行的，是將鋼加熱到850～900℃，保溫2～4h，然后在水中或空氣中冷卻。

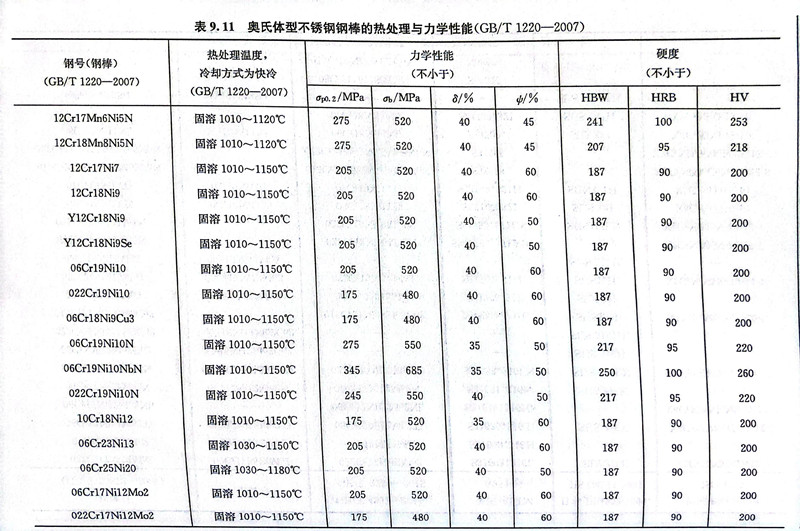

 奧氏體不銹鋼經固溶處理后的硬度最低，是最大程度的軟化處理。經固溶處理后的各種牌號的奧氏體不銹鋼的力學性能見表9.11。由表9.11可見，奧氏體不銹鋼的屈服強度較低，抗拉強度也不高，但具有高的塑性，抗拉強度與屈服強度的比值高，因此通過冷變形方式可以有效地提高其強度。圖9.72為冷變形對302不銹鋼（12Cr17Ni7）鋼力學性能的影響，經過冷加工硬化，強度明顯提高，塑性相應降低，應用時要合理選擇材料供貨態的冷加工變形量。12Cr17Ni7 鋼是一種亞穩定奧氏體鋼，冷變形后強度的增加較為顯著。

 GB/T 3280-2015《不銹(xiu)鋼冷(leng)軋鋼板和(he)鋼帶(dai)》中將不銹(xiu)鋼的(de)加工硬(ying)化狀(zhuang)(zhuang)態分為五類：1/4冷(leng)作(zuo)(zuo)硬(ying)化狀(zhuang)(zhuang)態（H1/4）、1/2冷(leng)作(zuo)(zuo)硬(ying)化狀(zhuang)(zhuang)態（H1/2）、3/4冷(leng)作(zuo)(zuo)硬(ying)化狀(zhuang)(zhuang)態（H3/4）、冷(leng)作(zuo)(zuo)硬(ying)化狀(zhuang)(zhuang)態（H）和(he)特別(bie)冷(leng)作(zuo)(zuo)硬(ying)化狀(zhuang)(zhuang)態（H2）。

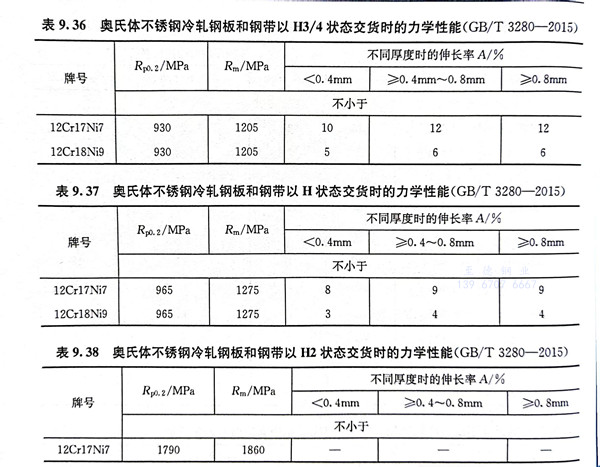

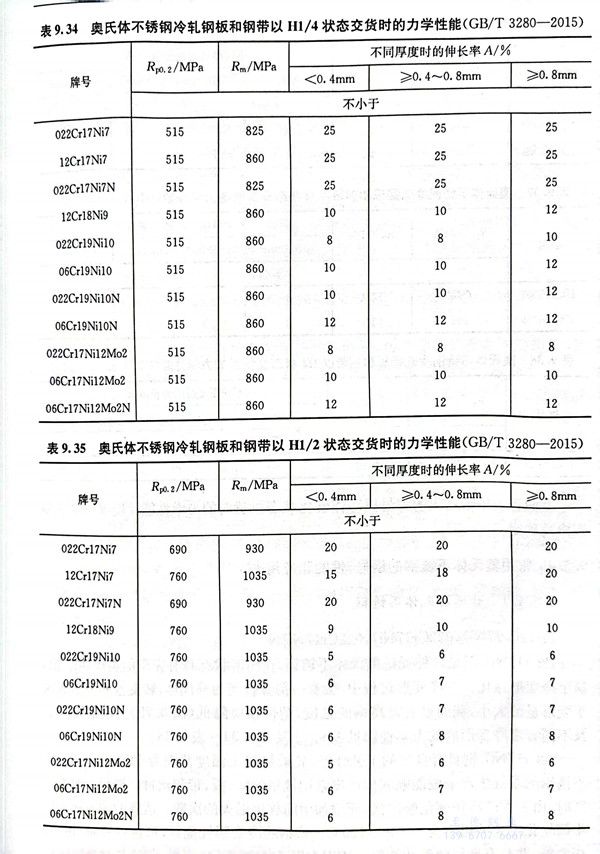

表9.34～表9.38分別(bie)為(wei)GB／T3280-2015規定的(de)一些奧氏體鋼冷軋(ya)鋼板(ban)和鋼帶以H1/4、H1/2、H3/4、H和H2加工硬化狀態交貨時(shi)應(ying)符合的(de)力學性能。

上(shang)面各(ge)表中未(wei)列入(ru)的牌號以冷作硬(ying)化狀態供貨時的力(li)學(xue)性(xing)能及硬(ying)度由供需雙方協商(shang)確定。

 至德鋼業，我們根據(ju)您的(de)實際(ji)需求，給(gei)出參考(kao)建議，為您提供高性價比的(de)不(bu)銹(xiu)鋼管(guan)道(dao)及配(pei)件(jian)。
