90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不銹(xiu)鋼，是在95Cr18（9Cr18）不銹(xiu)鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化學成分

   90Cr18MoV (9Cr18MoV) 不銹鋼的化學成分見表4-92。

二、熱(re)加工

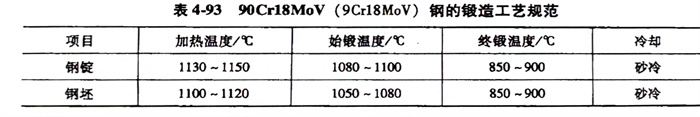

   鍛(duan)造工(gong)(gong)藝規(gui)范見表4-93。應特別注意90Cr18MoV (9Cr18MoV) 不(bu)銹鋼的(de)熱(re)加(jia)(jia)工(gong)(gong)工(gong)(gong)藝，最好采用冷裝爐加(jia)(jia)熱(re)，加(jia)(jia)熱(re)速(su)度不(bu)宜太(tai)快，尤其(qi)在700℃以(yi)下時(shi)，同(tong)時(shi)應該控制較高的(de)終鍛(duan)溫度，并嚴格注意緩冷條件。

三、預(yu)備(bei)熱處理(li)

  預備熱處理的過程如下：

    1. 退火溫度850～870℃，保溫4～6h，爐(lu)冷至600℃以下(xia)出爐(lu)，退火后硬度≤269HBW。

    2. 再結晶(jing)退(tui)火：加熱溫(wen)度為730～750℃，空冷(leng)。

四、淬火及(ji)回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火溫(wen)度1050～1070℃，油冷，硬(ying)度≥58HRC；回火溫(wen)度160～180℃保溫(wen)3～5，硬(ying)度≥58HRC。~5h
