022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹鋼(gang)，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

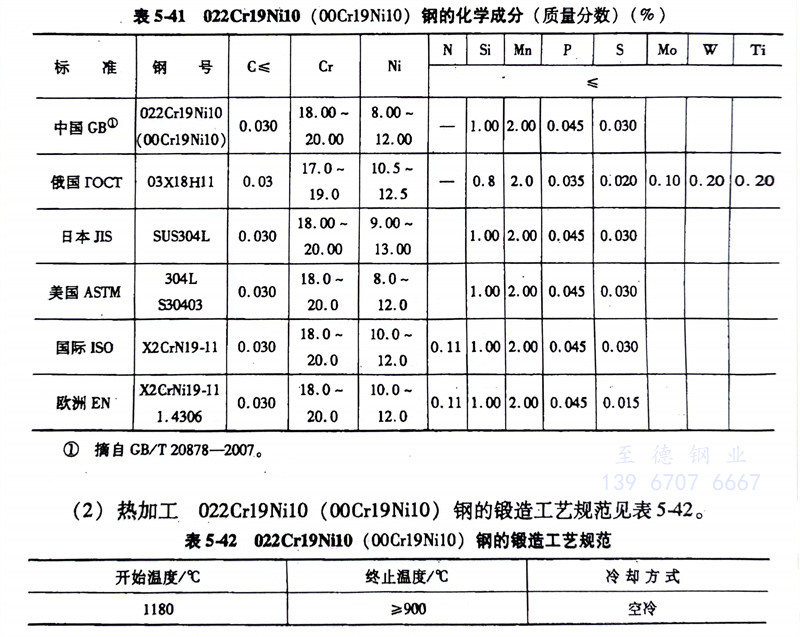

（1）化(hua)學成分：香蕉視頻app免費下載:022Cr19Ni10、1.4306、S30403、304L不銹鋼(gang)的化學成(cheng)分見表(biao)5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不銹鋼的鍛造工藝規范(fan)見表5-42。

（3）預備熱處(chu)理： 預備熱處理(li)的過程(cheng)如(ru)下：

      a. 冷拉(la)坯料退火：970℃水冷。

      b. 冷拉材中間退火(huo)：850℃水(shui)冷。

      c. 消除加工應力退火：300～350℃，保溫1～2h，空(kong)冷。

（4）固溶處理: 1050～1100℃水冷或空冷，硬度(du)≤201HBW。

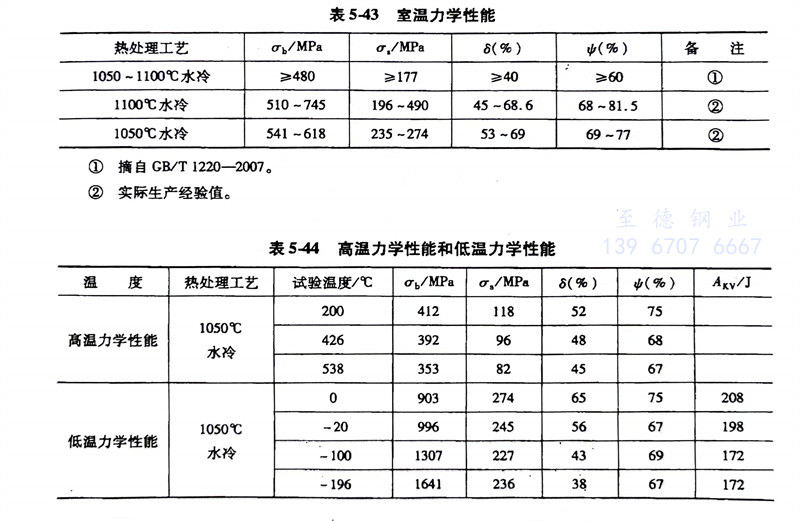

（5）力學性能：022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼的力學(xue)性能見表5-43和表5-44。

（6）工藝性(xing)能： 022Cr19Ni10、1.4306、S30403、304L不銹鋼具有良好的冷、熱加(jia)(jia)工(gong)性能，可采(cai)用通用的各(ge)種冷、熱加(jia)(jia)工(gong)工(gong)藝，但冷加(jia)(jia)工(gong)較易(yi)產生(sheng)加(jia)(jia)工(gong)硬(ying)化，變形量過大，應作中間退火處(chu)理(li)，以利于進(jin)一步加(jia)(jia)工(gong)。

（7）焊接(jie)： 焊(han)接性能良好，焊(han)后(hou)不(bu)需進行熱處(chu)理。此鋼用電弧焊(han)、氬(ya)弧焊(han)后(hou)有良好的耐蝕(shi)性，不(bu)出現刀口狀腐蝕(shi)，建議采(cai)用A002焊(han)條。

（8）耐蝕性： 022Cr19Ni10、1.4306、S30403、304L不銹鋼在鹽(yan)中的耐腐蝕數據(ju)如下

      a. 在硝(xiao)銨（任何濃(nong)度(du)(du)(du)、溫(wen)度(du)(du)(du)）、硫銨（濃(nong)度(du)(du)(du)10％，室溫(wen)）、硫酸(suan)鎂（任何濃(nong)度(du)(du)(du)、溫(wen)度(du)(du)(du)）、過硫酸(suan)鉀（濃(nong)度(du)(du)(du)5％，溫(wen)度(du)(du)(du)34℃）和磷酸(suan)鈉（濃(nong)度(du)(du)(du)5％，溫(wen)度(du)(du)(du)15.6℃）介質條件下無腐蝕。

      b. 在硝酸鈉（濃度53％、溫(wen)度29.5℃）和(he)碳酸鈉（濃度10％、溫(wen)度15.6℃）中腐蝕極微（＜0.0007mm/a）。
