06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹(xiu)鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不(bu)(bu)銹(xiu)鋼是(shi)06Cr19Ni10N（0Cr18Ni9N）不(bu)(bu)銹(xiu)鋼的超低碳奧氏體不(bu)(bu)銹(xiu)鋼。由(you)于(yu)06Cr19Ni10N（0Cr18Ni9N）不(bu)(bu)銹(xiu)鋼在450～900℃加熱后，耐晶(jing)間(jian)腐(fu)蝕性(xing)能明顯下降(jiang)，因此對于(yu)焊(han)接設備(bei)構件(jian)，推薦選用022Cr19Ni10N（00Cr18Ni10N）不(bu)(bu)銹(xiu)鋼。

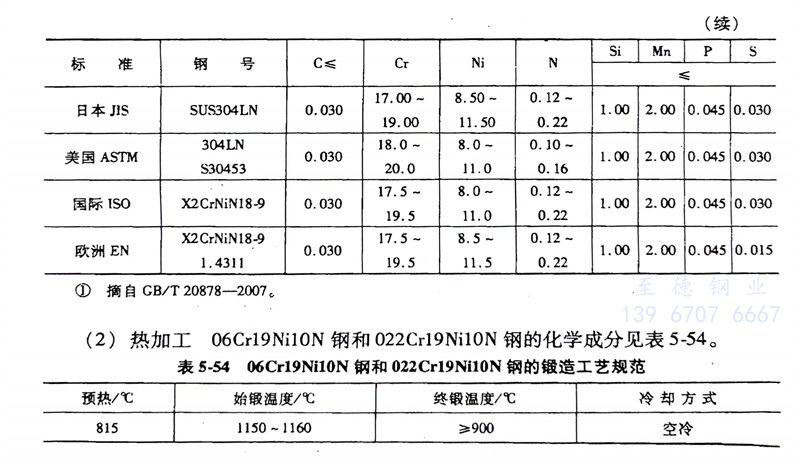

（1）化學成分： 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不銹鋼(gang)的化(hua)學成分見表5-52和表5-53。

（2）熱加工： 06Cr19Ni10N鋼和022Cr19Ni10N不銹鋼的化(hua)學成分見表5-54。

（3）預備熱處理： 預備熱處理的(de)過程如下(xia)：

        a. 消除加工應力退(tui)火：300～350℃，保溫·1～2h，空(kong)冷。

        b. 消除加工硬化退火：750～850℃，保溫(wen)1～3h，快冷(leng)。

（4）固(gu)溶熱處理： 1010～1150℃，快冷，硬度≤217HBW。

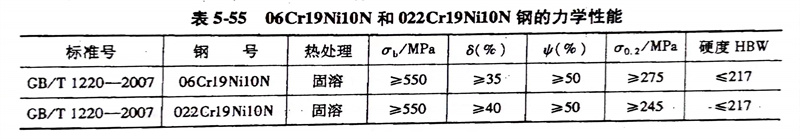

（5）力學(xue)性(xing)能： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的(de)力學性(xing)能見表5-55。
