香蕉视频app免费下载

00Cr16Ni66Mo16Ti (Hastelloy C-4)

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金在(zai)20世紀70年代問世，它是在(zai)Hastelloy C-276 基礎(chu)上(shang)進一步(bu)降碳(tan)、降鐵、去鎢并加入了(le)穩(wen)定化元素鈦，從而更加提高了(le)合(he)(he)金的(de)(de)耐晶(jing)間腐蝕性，使此(ci)合(he)(he)金的(de)(de)組織(zhi)熱(re)穩(wen)定性較前(qian)述 Hastelloy C-276更佳，從而為此(ci)合(he)(he)金制造需要(yao)的(de)(de)焊接(jie)和熱(re)成(cheng)型設備(bei)提供了(le)條件(jian)。

一、化學(xue)成(cheng)分(fen)和(he)組織特(te)點

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金(jin)的化(hua)學成(cheng)分(fen)見表3-5-1,此合金(jin)的典型控制成(cheng)分(fen)見表3-5-35。它的組織結構與0Cr16Ni60Mo16W4和(he)00Cr16Ni60Mo16W4基(ji)本相同(tong)，僅是鉻(ge)碳化(hua)物和(he)金(jin)屬(shu)間相，例如(ru)μ相（Ni,Fe,Co)3(W,Mo,Cr)的數量更少。

二、耐腐蝕性能

 1. 全面腐蝕

 0Cr16Ni60Mo16W4 和 00Cr16Ni60Mo16W4 兩種合(he)金(jin)的耐蝕(shi)性數(shu)據均(jun)可供(gong)00Cr16Ni66Mo16Ti參(can)考使用。由于(yu)此合(he)金(jin)碳、鐵含量低，碳化物、金(jin)屬間相析出數(shu)量少，因而(er)在一(yi)些介質(zhi)中(zhong)耐全面(mian)腐蝕(shi)性能(neng)優于(yu)0Cr16Ni60Mo16W4 和00Cr16Ni60Mo16W4 合(he)金(jin)，特別是焊后性能(neng)表現更加明顯。但是，由于(yu)00Cr16Ni66Mo16Ti合(he)金(jin)中(zhong)不含鎢，因此在固溶態耐鹽酸等(deng)還(huan)原性酸的性能(neng)可能(neng)有所降(jiang)低。表3-5-36及(ji)圖3-5-22和圖3-5-23系一(yi)些腐蝕(shi)試驗結(jie)果(guo)。

 2. 晶間腐蝕(shi)

  圖3-5-24和圖3-5-25系經不同(tong)敏化溫度(du)、時間熱處理后，0Cr16Ni60Mo16W4 和 00Cr16Ni60Mo16W4 和00Cr16Ni66Mo16Ti 三(san)(san)種 Ni-Cr-Mo合(he)金耐(nai)蝕(shi)(shi)性(xing)和沉(chen)淀相(xiang)析出(chu)的敏感性(xing)的比較(jiao)。在圖3-5-25中(zhong)，不同(tong)溫度(du)敏化后00Cr16Ni66Mo16Ti 合(he)金具有最(zui)佳的耐(nai)蝕(shi)(shi)性(xing)，在三(san)(san)種合(he)金中(zhong)，它(ta)對敏化處理最(zui)不敏感；由于(yu)沉(chen)淀相(xiang)的析出(chu)行為直接與(yu)其(qi)晶間腐蝕(shi)(shi)敏感性(xing)有關(guan)，因此，圖3-5-24表明，三(san)(san)種合(he)金中(zhong)00Cr16Ni66Mo16Ti合(he)金晶間腐蝕(shi)(shi)傾向也是最(zui)低的。

 3. 加速腐蝕(shi)試驗(yan)

  為了對 00Cr16Ni66Mo16Ti合金(jin)進行質(zhi)量控制，通常采用比實際介質(zhi)更為苛刻的(de)腐蝕試(shi)驗(yan)條件來進行加速試(shi)驗(yan)。目(mu)的(de)是確定該材料是否適應工廠的(de)實際使用條件。加速腐蝕試(shi)驗(yan)方法與00Cr16Ni60Mo16W4相(xiang)同，系進行鹽酸(suan)彎曲試(shi)驗(yan)和硫酸(suan)鐵試(shi)驗(yan)，其典型結果見(jian)表3-5-37。

四、力學性能

  表(biao)3-5-38~表(biao)3-5-40系(xi)此合(he)金的(de)(de)(de)固(gu)溶態、時效(xiao)態和(he)焊(han)態的(de)(de)(de)力學性(xing)(xing)能(neng)。由(you)表(biao)中可(ke)知，即使經(jing)過時效(xiao)，00Cr16Ni66Mo16Ti合(he)金的(de)(de)(de)塑(su)性(xing)(xing)也并(bing)未降低。但是，在(zai)(zai)焊(han)態其(qi)塑(su)性(xing)(xing)則有某種程度的(de)(de)(de)下降。在(zai)(zai)工程上(shang)應用，其(qi)塑(su)性(xing)(xing)仍(reng)是足夠(gou)的(de)(de)(de)。由(you)于 00Cr16Ni66Mo16Ti 合(he)金時效(xiao)后沉淀相比 00Cr16Ni60Mo16W4 合(he)金少，因此其(qi)固(gu)溶和(he)時效(xiao)的(de)(de)(de)塑(su)性(xing)(xing)并(bing)無明顯差(cha)別，見圖 3-5-26。

五、物理性能

  00Cr16Ni66Mo16Ti 合金的物理常(chang)數列(lie)入表(biao)3-5-41。

六(liu)、焊接性(xing)能

 由于(yu)(yu)00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合(he)合(he)金(jin)(jin)可(ke)焊(han)性(xing)能(neng)好(hao)，焊(han)后具有(you)高耐(nai)蝕性(xing)，因(yin)此(ci)，與前述兩(liang)種Ni-Cr-Mo耐(nai)蝕合(he)金(jin)(jin)相比，此(ci)合(he)金(jin)(jin)更適于(yu)(yu)在焊(han)接狀態下用(yong)于(yu)(yu)化學工(gong)(gong)業等工(gong)(gong)業中。00Cr16Ni66Mo16Ti合(he)金(jin)(jin)可(ke)以采用(yong)常用(yong)的焊(han)接方法(fa)，例(li)如，TIG、MIG、手(shou)工(gong)(gong)電弧(hu)焊(han)等進行(xing)焊(han)接而(er)無任何困難(nan)。當采用(yong)埋弧(hu)焊(han)時(shi)，要(yao)注意防止過(guo)熱(re)，同(tong)時(shi)溶劑中不允許含碳(tan)或硅。對(dui)于(yu)(yu)耐(nai)蝕用(yong)途的00Cr16Ni66Mo16Ti合(he)金(jin)(jin)，不推薦采用(yong)乙炔(gui)焊(han)。

七、冷(leng)熱(re)加(jia)工及成型性(xing)能

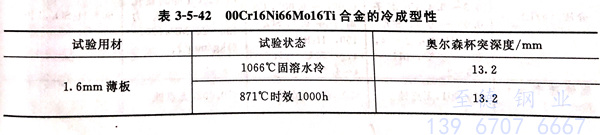

 由(you)于(yu)此合(he)金中(zhong)不含鎢，高溫下變形抗力小，因(yin)而較前兩種高鉬(mu)、高鎢的Ni-Cr-Mo耐蝕(shi)合(he)金易于(yu)熱加工(gong)，同時冷(leng)加工(gong)性(xing)能亦(yi)佳。00Cr16Ni66Mo16Ti合(he)金的冷(leng)成(cheng)型(xing)(xing)性(xing)能，特別是在時效態幾(ji)乎與(yu)固溶態相差無(wu)幾(ji)，遠(yuan)遠(yuan)優于(yu)前述的兩種Ni-Cr-Mo合(he)金。冷(leng)成(cheng)型(xing)(xing)性(xing)的試驗結果(guo)見表3-5-42。

八、熱處理

  除特殊規定外(wai)，00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合金均(jun)進行(xing)固溶處理。只有(you)(you)這(zhe)樣(yang)才能(neng)使(shi)此合金具有(you)(you)最(zui)佳的(de)耐(nai)蝕(shi)性和(he)最(zui)高的(de)塑性。其固溶處理溫(wen)度是1040℃,保溫(wen)后(hou)急冷。

九、應用

  本合(he)(he)金(jin)可(ke)供(gong)應(ying)(ying)板(ban)(ban)（薄板(ban)(ban)、中(zhong)板(ban)(ban)）、棒、絲、帶、管(guan)材，鍛(duan)件(jian)和鑄(zhu)件(jian)等(deng)(deng)冶金(jin)產品。主(zhu)要(yao)用(yong)于(yu)耐(nai)鹽酸(suan)、硫酸(suan)等(deng)(deng)無機酸(suan)，耐(nai)甲酸(suan)等(deng)(deng)有機酸(suan)，耐(nai)氯及含氯的介(jie)質，干氯氣，海水等(deng)(deng)。由于(yu)此合(he)(he)金(jin)耐(nai)晶間腐(fu)蝕(shi)、點(dian)蝕(shi)和縫隙腐(fu)蝕(shi)的性(xing)能(neng)良(liang)好，因此常用(yong)于(yu)其(qi)他不銹(xiu)鋼和一些高鎳耐(nai)蝕(shi)合(he)(he)金(jin)無法解決(jue)的局(ju)部腐(fu)蝕(shi)問題(ti)。此合(he)(he)金(jin)可(ke)制造耐(nai)腐(fu)蝕(shi)的管(guan)道、容器(qi)、塔、槽、反應(ying)(ying)器(qi)、熱交換器(qi)以及泵(beng)、閥等(deng)(deng)。
