香蕉视频app免费下载

00Mo28Ni68Fe2（Hastelloy B-2）

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金的化學成分(fen)見(jian)表3-4-1。

一、組織(zhi)特(te)點

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)(he)金(jin)主要是(shi)為了防止(zhi)0Mo28Ni65Fe 合(he)(he)金(jin)的(de)晶間腐(fu)蝕(shi)(shi)和刀口腐(fu)蝕(shi)(shi)而(er)發展(zhan)起來的(de)。從表3-4-1中可知，此合(he)(he)金(jin)與(yu)0Mo28Ni65Fe5 合(he)(he)金(jin)的(de)主要區別是(shi)化學(xue)成分中碳含(han)量、硅(gui)含(han)量低(di)(di)（C≤0.02%,Si≤0.10%),鐵含(han)量從低(di)(di)于6%降(jiang)到低(di)(di)于2%.由于碳、硅(gui)、鐵含(han)量的(de)變化，雖然00Mo28Ni68Fe2 合(he)(he)金(jin)的(de)基體(ti)(ti)組織(zhi)與(yu)0Mo28Ni65Fe5 合(he)(he)金(jin)并無(wu)差別，然而(er)在(zai)合(he)(he)金(jin)基體(ti)(ti)上或(huo)沿(yan)晶界的(de)析出(chu)相(xiang)就(jiu)有了很(hen)大的(de)不同。最明(ming)顯(xian)的(de)特點是(shi)00Mo28Ni68Fe2合(he)(he)金(jin)的(de)金(jin)屬間相(xiang)和碳化物(wu)析出(chu)相(xiang)明(ming)顯(xian)減少(shao)。00Mo28Ni68Fe2 合(he)(he)金(jin)的(de)耐蝕(shi)(shi)性（包括(kuo)耐全面腐(fu)蝕(shi)(shi)和耐晶間腐(fu)蝕(shi)(shi)）的(de)性能(neng)明(ming)顯(xian)提高。

二、耐腐蝕性能

  1. 全面腐蝕

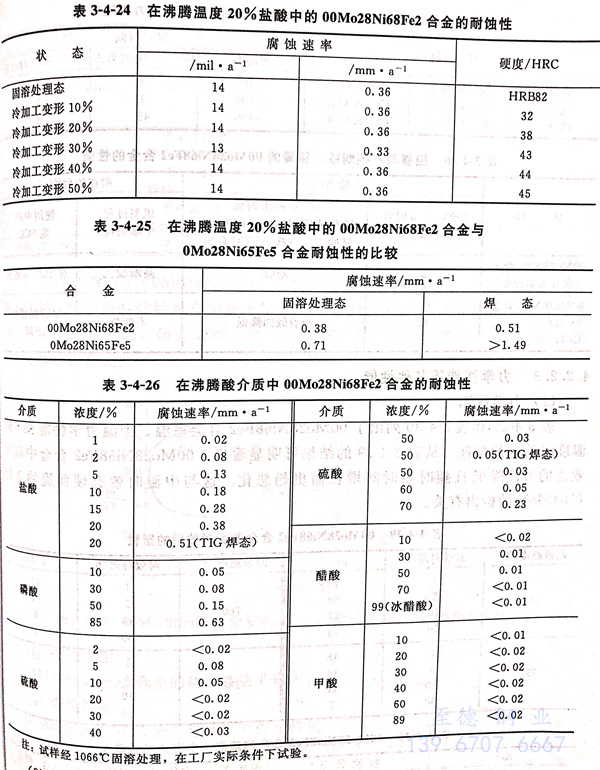

   前面0Mo28Ni65Fe5 合(he)金(jin)(jin)的耐(nai)蝕性(xing)能數據對(dui)00Mo28Ni68Fe2 也(ye)均(jun)適用，但00Mo28Ni68Fe2 合(he)金(jin)(jin)的性(xing)能比0Mo28Ni65Fe5合(he)金(jin)(jin)的性(xing)能更(geng)好。圖(tu)3-4-22~圖(tu)3-4-31及表(biao)3-4-24~表(biao)3-4-26是針對(dui)00Mo28Ni68Fe2 合(he)金(jin)(jin)的一些試驗結(jie)果(guo)。由(you)這(zhe)些圖(tu)表(biao)可知，00Mo28Ni68Fe2 合(he)金(jin)(jin)的耐(nai)鹽酸(suan)(suan)、硫酸(suan)(suan)、磷(lin)酸(suan)(suan)等無機酸(suan)(suan)的性(xing)能特(te)點與0Mo28Ni65Fe5 合(he)金(jin)(jin)基本相同。但是，耐(nai)蝕性(xing)一般比0Mo28Ni65Fe5合(he)金(jin)(jin)要好，特(te)別(bie)是焊后性(xing)能尤為明顯。在20%沸騰鹽酸(suan)(suan)中，即使00Mo28Ni68Fe2合(he)金(jin)(jin)冷加工變(bian)形達50%。也(ye)不(bu)影響它的耐(nai)蝕性(xing)。

 2. 晶間腐(fu)蝕

  由于00Mo28Ni68Fe2 合金中的(de)碳、硅、鐵含量較(jiao)(jiao)低，敏化態鋼中碳化物及一些金屬間相(xiang)遠比0Mo28Ni68Fe5合金要少，因此，此合金的(de)耐(nai)晶(jing)間腐蝕（包括(kuo)刀口腐蝕）的(de)性(xing)能較(jiao)(jiao)好(hao)。

 3. 應力腐蝕(shi)

  試驗(yan)結(jie)(jie)果(guo)表(biao)明，當(dang)（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金(jin)中(zhong)殘余Fe≤2%,Cr≤1.0%量(liang)過低（或趨于(yu)零(ling)時）與(yu)適量(liang)控(kong)制(zhi)鐵、鉻(ge)量(liang)的同一合金(jin)相(xiang)較，中(zhong)溫時效(xiao)態（相(xiang)當(dang)于(yu)熱(re)成型(xing)或焊接態）時，后(hou)者(zhe)的耐應(ying)力腐(fu)蝕性能要比前(qian)者(zhe)為好，結(jie)(jie)果(guo)見表(biao)3-4-27 和表(biao)3-4-28.表(biao)3-4-28的結(jie)(jie)果(guo)還表(biao)明，鐵、鉻(ge)加以適量(liang)控(kong)制(zhi)的00Mo28Ni68Fe2 塑性（伸長(chang)率）和成型(xing)性也(ye)均優于(yu)鐵、鉻(ge)量(liang)未(wei)加控(kong)制(zhi)的合金(jin)。

三、力學性能(neng)

  表3-4-29和表3-4-30列出了(le)00Mo28Ni68Fe2合金(jin)室溫(wen)、中(zhong)溫(wen)力學性能和不同溫(wen)度(du)時效(xiao)(xiao)后的塑性。從表3-4-29的結果(guo)可明顯看出，00Mo28Ni68Fe2 合金(jin)中(zhong)溫(wen)時效(xiao)(xiao)態(tai)的塑性降低且隨(sui)時效(xiao)(xiao)時間增長(chang)而(er)更趨惡(e)化。這與中(zhong)溫(wen)時效(xiao)(xiao)態(tai)硬而(er)脆的β相（Ni4Mo)的析出有關。

  圖3-4-32指出了00Mo28Ni68Fe2合金在標(biao)準(zhun)成分范圍內，合金中的(de)Fe+Cr量(liang)不同時，經(jing)中溫(wen)時效后對合金韌性的(de)影響(xiang)。顯然，Fe+Cr量(liang)提(ti)高可(ke)將(jiang)沖擊功(gong)為100J的(de)曲線向(xiang)右移動，研究表明，這與合金中的(de)鐵可(ke)抑制β脆性相的(de)析(xi)出，而鉻(ge)也有類似(si)作用有關。

四、物理(li)性能

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合金的(de)物理性能(neng)見表3-4-31。

五、焊接性能

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金(jin)(jin)具有良好(hao)的焊接(jie)性(xing)(xing)能(neng)，且由于此合(he)金(jin)(jin)中(zhong)碳、硅(gui)、鐵含量均(jun)低，因(yin)而焊后耐(nai)晶間腐蝕、刀(dao)口腐蝕性(xing)(xing)能(neng)較(jiao)0Mo28Ni65Fe5為佳(jia)。當合(he)金(jin)(jin)中(zhong)鐵、鉻(ge)量加以適量控制時，00Mo28Ni68Fe2合(he)金(jin)(jin)的塑、韌性(xing)(xing)，耐(nai)蝕性(xing)(xing)，焊接(jie)性(xing)(xing)會更加改善。因(yin)此，00Mo28Ni68Fe2 合(he)金(jin)(jin)一(yi)般焊后不需(xu)再經熱處(chu)理(li)。此合(he)金(jin)(jin)較(jiao)0Mo28Ni65Fe5 合(he)金(jin)(jin)更適用于制造焊接(jie)設備(bei)和(he)部件。

六、冷、熱加工及(ji)成型性(xing)能

  基本(ben)與(yu)0Mo28Ni65Fe5合金(jin)類(lei)似。但是(shi)，當對00Mo28Ni68Fe2 合金(jin)中的鐵、鉻量加以(yi)適(shi)當控制(zhi)時，其加工性，特別是(shi)熱成型性會有顯著(zhu)改(gai)善。

七(qi)、熱處理工藝

  此合金除特殊說明的用(yong)途外，都(dou)需經1066℃固溶處理(li)后使(shi)用(yong)。除合金中Fe+Cr量(liang)加以控(kong)制(zhi)者外，一(yi)般不允許在(zai)538~816℃間長期(qi)停留和使(shi)用(yong)。

八、應(ying)用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金(jin)可(ke)生(sheng)產(chan)板材(cai)、管材(cai)（焊管）、棒(bang)材(cai)、絲材(cai)、帶材(cai)和(he)鍛件(jian)。主要用于耐鹽酸、硫(liu)酸、磷酸和(he)甲酸等的(de)管道、容(rong)器(qi)及其襯里(li)、反應塔和(he)襯里(li)、泵和(he)閥件(jian)等。對于要求(qiu)焊接的(de)條件(jian)，最好(hao)選擇 00Mo28Ni68Fe2 而不要選用0Mo28Ni65Fe5合金(jin)。
