香蕉视频app免费下载

高純Cr26Mo1、S44629

 高純(chun)Cr26Mo1是高純(chun)香蕉視頻app免費下載:鐵素體不銹鋼發(fa)展最(zui)早的一種，它的性能(neng)特點是：①. 在含氯化物的環境中有良好(hao)的耐孔蝕，香蕉視頻app免費下載:耐縫隙腐蝕性；②. 良好(hao)的(de)耐氯化物應(ying)力(li)腐蝕破裂性；③. 良好(hao)的(de)香蕉視頻app免費下載:耐晶間腐蝕性；④. 在廣(guang)泛的(de)腐蝕環境中良好(hao)(hao)的(de)耐蝕性；⑤. 焊(han)后較好(hao)(hao)的(de)韌(ren)性、延性。主要用作處理(li)堿(jian)、有機酸、硝酸、漂白液、尿素和含氯(lv)化(hua)物冷卻水的(de)設備(bei)。

一(yi)、化學成分

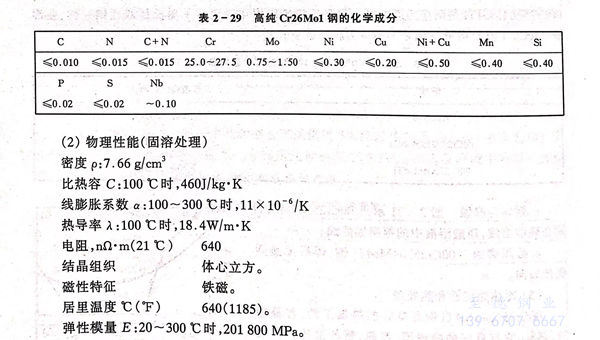

 高(gao)純Cr26Mo1、S44629 不銹(xiu)鋼的化學成分見(jian)表2-29。

三、力學性能

 與Cr-Ni奧氏體不銹(xiu)鋼(gang)相比，這種鋼屈服強度較高，延伸率較低。表2-30列出了此種鋼的室溫力學性能。表2-30和圖2-32指出了343～482℃時效后力學性能的變化。從表2-30和圖2-33中可知，高純(chun)Cr26Mo1、S44629 不銹鋼(gang)室溫有足夠的沖擊韌性；管材較板材有更高的塑性；橫、縱向性能沒有顯著的差別，這說明各向異性不明顯，但高純Cr26Mo1不銹鋼仍存在475℃脆性，最高長期使用溫度不得超過300℃。

 高純鐵(tie)(tie)素體不銹(xiu)鋼(gang)(gang) Cr26Mo1 的(de)脆性(xing)轉變溫(wen)度(du)見圖 2-33 和 圖 2-34。可以看出，即使 C+N≤150 ppm，Cr26Mo1鋼(gang)(gang)的(de)脆性(xing)轉變溫(wen)度(du)仍(reng)受材料尺(chi)寸、冷卻速度(du)的(de)影響。這(zhe)就是韌性(xing)的(de)尺(chi)寸效(xiao)(xiao)應(ying)和冷卻速度(du)效(xiao)(xiao)應(ying)，這(zhe)些(xie)效(xiao)(xiao)應(ying)的(de)存在主要是鐵(tie)(tie)素體不銹(xiu)鋼(gang)(gang)中碳(tan)、氮(dan)(dan)溶解度(du)極低(di)，鋼(gang)(gang)中碳(tan)、氮(dan)(dan)化物易析出所(suo)致。此鋼(gang)(gang)種在工程上應(ying)用最大(da)厚(hou)度(du)不得超過6mm為(wei)宜（特別是承受動載(zai)荷的(de)焊(han)接(jie)件和設備）。

 高(gao)純Cr26Mo1不銹鋼的高(gao)溫(wen)力(li)學性能見圖2-35。溫(wen)度(du)(du)超(chao)過(guo)500～600℃，鋼的強度(du)(du)迅速下降，塑(su)性顯著上升(sheng)。

四、耐蝕性

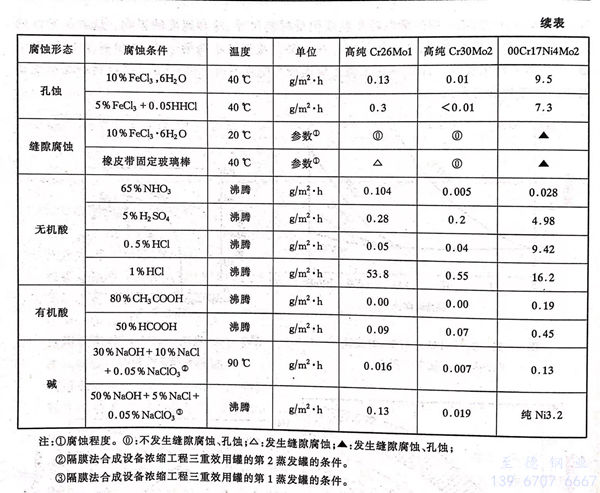

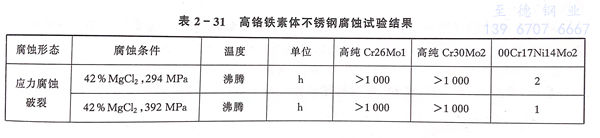

 表2-31列出高純Cr26Mo1、高純Cr30Mo2 以及316L不銹鋼在各種條件下腐蝕試驗的結果。

 a．耐應力腐(fu)蝕

  高純Cr26Mo1、S44629 不銹鋼有著優異的耐應力腐蝕破裂性能，特別在氯化物和含氧化劑的NaOH溶液中更為突出，例如表2-31所示，高純Cr26Mo1不銹鋼在42％MgCl2沸騰溶液中屈服應力為392MPa試驗1000小時也不會發生破裂。但是高純Cr26Mo1耐應力腐蝕破裂也是有條件的，例如在敏化態和中溫時效態，遭受不適宜冷加工以及承受過大的載荷應力時，也顯著降低鋼的耐應力腐蝕性能，從而產生應力腐蝕破裂。

 b. 耐(nai)孔蝕、耐(nai)縫隙腐(fu)蝕性

 高(gao)純Cr26Mo1、S44629 不銹鋼耐孔蝕、耐縫隙腐蝕性能優于316L不銹鋼，但由于其Mo含量較低，此鋼種不適用于耐海水腐蝕的一些場合（溫度低者除外）。

 c. 耐(nai)無機酸的腐(fu)蝕

 高純Cr26Mo1、S44629 不銹鋼不會析出碳化物，氯化物，因此不會形成貧Cr層，所以有特別優異的耐晶間腐蝕性能。在低濃度的鹽酸、硫酸中耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼，但是在高濃度的非氧化性的無機酸中，腐蝕率急劇增加，要特別小心。

 d. 耐有機酸的腐蝕

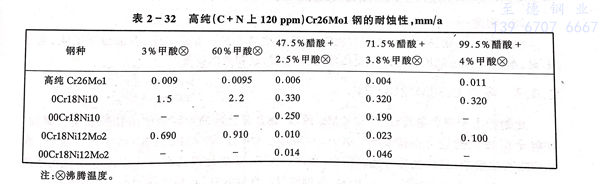

  高純Cr26Mo1、S44629 不銹鋼具有特別優異的耐有機酸腐蝕性能，對甲酸、乙酸及這些酸的混酸均顯示出優異的耐蝕性（見表2-32）。

e．耐(nai)堿

 表2-31示出高(gao)純Cr26Mo1、S44629 不銹鋼在隔膜法合成NaOH制造設備的濃縮工序腐蝕結果。特別是隔膜法合成NaOH的工藝流體中含有微量NaO、CIO3及多量的NaCl泥漿，其設備既要求耐蝕又要求耐磨，用高純Cr26Mo1不銹鋼遠優于純Ni鋼。

五、冷熱(re)加工和熱(re)處理

  高純Cr26Mo1、S44629 不銹鋼適宜的熱加工溫度為870～1150℃。正常熱處理溫度為870～920℃加熱后急冷。

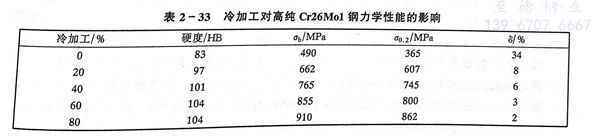

  高(gao)純Cr26Mo1、S44629 不銹鋼易于冷加工，硬化速度低于18-8型Cr-Ni奧氏體不銹鋼，表2-33系冷加工變形量對高純Cr26Mo1鋼力學性能的影響。

六、成型(xing)性

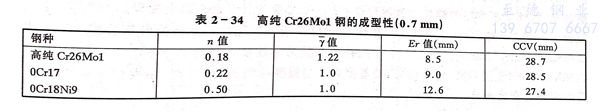

  表2-34示出0.7mm高純Cr26Mo1、S44629 不(bu)銹鋼板成型性試驗結果。高純Cr26Mo1不銹鋼的n值小，加工硬化傾向小，值大深拉深加工比較容易，但較奧氏體鋼脹形性差。成型性類似于普通430（Cr17％）鋼。

七、焊接性(xing)

  高純(chun)Cr26Mo1、S44629 不銹鋼可采用鎢極氬(ya)弧焊和金屬極氬弧焊接，當需要填絲時可采用同樣的材料，多層焊接，不接觸工藝流體的一面可使用奧氏體00Cr17Ni14Mo2焊條。焊前焊后均需仔細清洗焊件，防止雜質污染，焊接過程應防止碳、氮、氧等進入焊縫中。焊接熱輸人要低。棉縫脆性轉變溫度在-50-0℃附近波動。這與截面尺寸，碳氯、氧污染的程度，焊接工藝操作有關。

八(ba)、用途

  化學加(jia)工(gong)工(gong)業(ye)（醋酸、乳(ru)酸等有機酸，苛性鈉(na)濃縮工(gong)程），食品(pin)工(gong)業(ye)，石油精煉(lian)工(gong)業(ye)，電力工(gong)業(ye)，水處理和污染控(kong)制等用(yong)熱交換器，壓力容器，罐和其他設備(bei)。
