香蕉视频app免费下载

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是以(yi)Ti穩定化的超低碳、氮(dan)的高鉻(ge)鉬香蕉視頻app免費下載:鐵素體不銹鋼，它在海水和含氯化物(wu)介質中具有極好的(de)耐孔蝕、香蕉視頻app免費下載:耐縫隙腐蝕性能。它(ta)具有良好(hao)的強度(du)、韌(ren)性(xing)(xing)和可焊性(xing)(xing)，即使在焊后于(yu)零下溫(wen)度(du)仍有一定的韌(ren)性(xing)(xing)。它(ta)主要用于(yu)海水或其他(ta)含氯化(hua)物溶(rong)液(ye)的工廠，可制作(zuo)洗滌器(qi)、冷凝器(qi)和熱交(jiao)換器(qi)。

一(yi)、化學成分

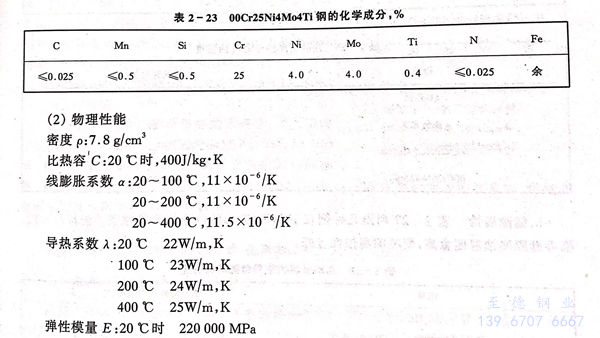

（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼的化學(xue)成分見(jian)表2-23。

三、力學(xue)性能

（00Cr25Ni4Mo4Ti）S44635 不銹鋼室溫力(li)學(xue)性能見表 2-24。

四、耐蝕性

a．耐孔(kong)蝕性

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫隙(xi)腐蝕

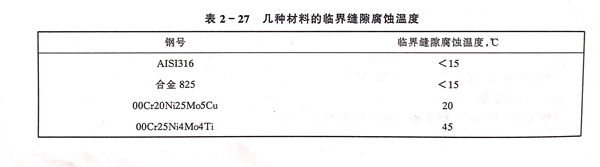

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應力腐(fu)蝕破裂性

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強度的軸向應力，測定其破裂時間。在Wick 試驗（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應力腐蝕破裂的。

d. 耐均勻腐(fu)蝕

 圖2-31示出（00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼在硫(liu)酸溶液(ye)，磷(lin)酸溶液(ye)中的等腐(fu)蝕曲(qu)線。

e. 晶間腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶間腐(fu)蝕傾向。

五(wu)、冷熱加工性和熱處理

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼(gang)有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴孔及其他性能，但是由于高的屈服強度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進行中間退火。（00Cr25Ni4Mo4Ti）S44635 不銹鋼(gang)不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱(re)處理(li)，00Cr25Ni4Mo4Ti加(jia)熱(re)至1000℃，水冷。

六、焊接(jie)性

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不銹鋼可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區脆性轉變溫度在0℃以下。

七、典型用(yong)途

 海水及各種含氯化物溶液的(de)容器，洗滌器，冷凝器和熱交換器。
