香蕉视频app免费下载

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高(gao)純(chun)Cr18Mo2Ti 香蕉視頻app免費下載:不銹鋼是(shi)極低(di)碳、氮(dan)的純(chun)香蕉視頻app免費下載:鐵素體不銹鋼，此鋼有較好的耐(nai)香蕉視頻app免費下載:應力腐蝕破裂性能，還有著類似于（0Cr18Ni12Mo2）香蕉視頻app免費下載:316不銹鋼的耐蝕性(xing)(xing)，有著較(jiao)高(gao)的屈(qu)服強度、良好焊接性(xing)(xing)能和良好的成形(xing)性(xing)(xing)能。

一、化學成分

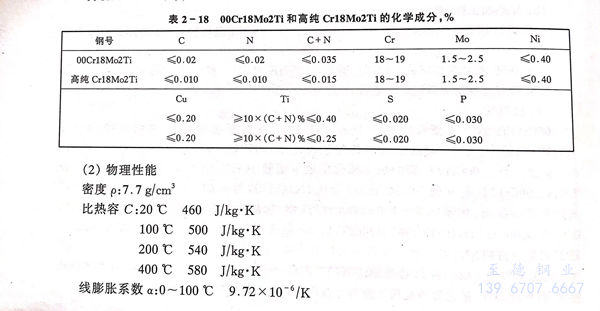

00Cr18Mo2Ti和高純Cr18Mo2Ti 不銹鋼的化學成分(fen)見表2-18。

三、力學(xue)性(xing)能

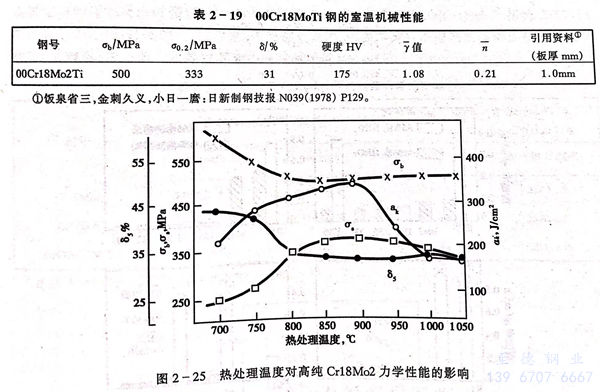

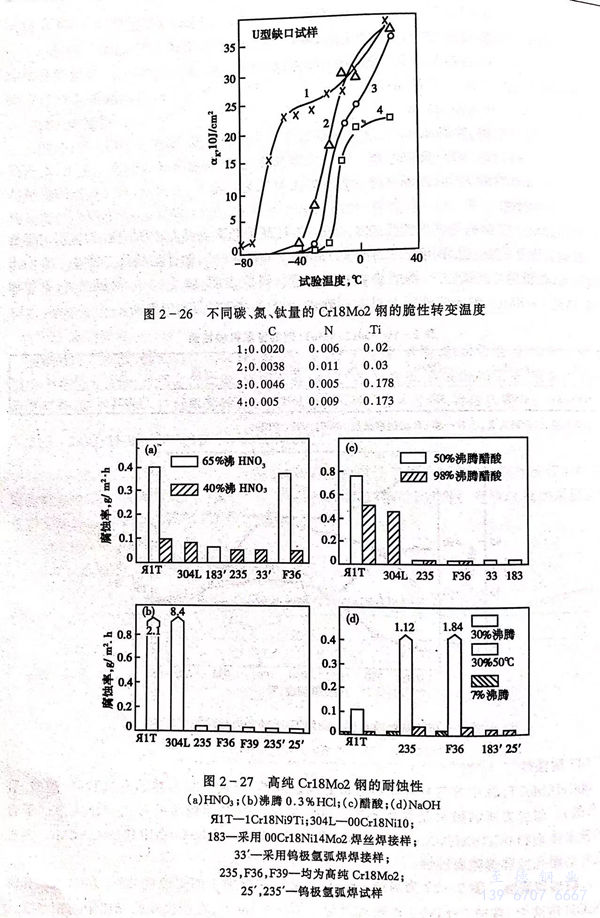

 00Cr18Mo2Ti不銹(xiu)(xiu)鋼的(de)力(li)學性(xing)能見(jian)表2-19。熱(re)處理工藝對高(gao)純Cr18Mo2Ti不銹(xiu)(xiu)鋼室溫力(li)學性(xing)能的(de)影響見(jian)圖(tu)2-25。從圖(tu)可看(kan)出高(gao)純Cr18Mo2Ti不銹(xiu)(xiu)鋼的(de)塑性(xing)、韌性(xing)均較好。圖(tu)2-26示出不同碳氮、鈦量的(de)Cr18Mo2Ti不銹(xiu)(xiu)鋼的(de)脆變(bian)轉(zhuan)變(bian)溫度。研究表明，就≤4mm薄(bo)板而言，若控制適當，高(gao)純Cr18Mo2不銹(xiu)(xiu)鋼的(de)脆性(xing)轉(zhuan)變(bian)溫度一般在-20～-60℃范圍內波動(dong)。

四、耐蝕性

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐(nai)均勻腐蝕(shi)

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐孔蝕

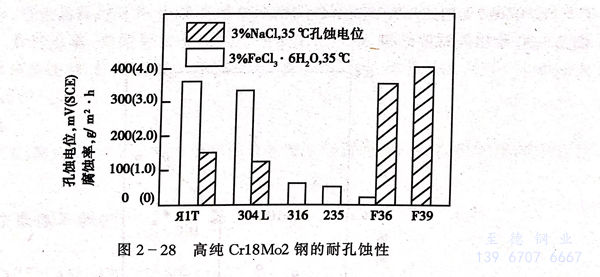

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹(xiu)鋼(gang)、321不銹鋼(gang)好，與316不銹鋼相當（見圖2-28）。

c．耐(nai)應(ying)力腐(fu)蝕破裂性

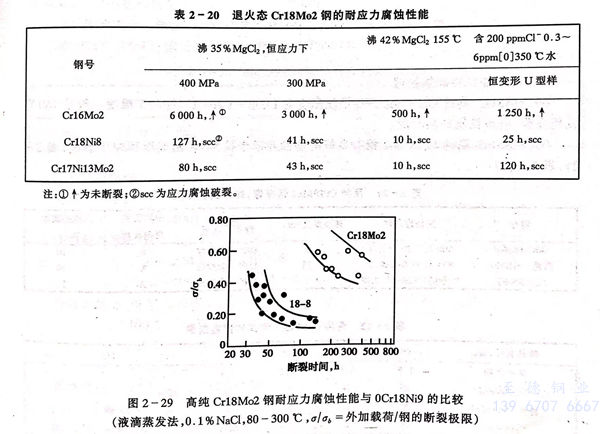

  00Cr18Mo2Ti，高(gao)(gao)純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一般不(bu)產(chan)生(sheng)氯化(hua)物的應(ying)(ying)力腐蝕破裂（表(biao)2-20和圖2-29）。但需要指出(chu)，00Cr18Mo2，高(gao)(gao)純Cr18Mo2中過(guo)高(gao)(gao)的Ni，Cu，過(guo)高(gao)(gao)的C，N含量，遭受敏化(hua)處(chu)理（例如焊接），不(bu)適當的冷加工以及過(guo)高(gao)(gao)的載荷（或殘余）應(ying)(ying)力等均(jun)可導致其(qi)應(ying)(ying)力腐蝕的出(chu)現。

d. 耐晶(jing)間腐(fu)蝕(shi)

  鐵素(su)體不(bu)銹鋼的(de)晶間腐(fu)蝕(shi)敏感性較高(gao)。因(yin)此，當00Cr18Mo2、高(gao)純 Cr18Mo2 鋼中C＋N≥100ppm時，為(wei)了防止晶間腐(fu)蝕(shi)也(ye)必(bi)須加入穩定的(de)元素(su)Ti和（或）Nb。

  C＋N＜0.017％時(shi)，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

圖2-30示出此試驗結果(guo)。

五、冷熱加(jia)工(gong)性和熱處理

  00Cr18Mo2、高純Cr18Mo2 不銹鋼開始鍛壓溫度為1038～1204℃；終加工溫度一(yi)般(ban)是760℃或稍高些(xie)，應該控制細晶(jing)粒度。

  00Cr18Mo2，高(gao)純Cr18Mo2鋼有良好(hao)的塑性并適于(yu)拉伸、軋制成形和(he)沖壓制造（表(biao)2-21，表(biao)2-22）。

  熱(re)處理：退(tui)火溫度為(wei)750~900℃，加熱(re)后快冷(leng)。

六、焊接性能

  00Cr18Mo2，高純Cr18Mo2可用(yong)普通不銹鋼(gang)采用(yong)的(de)(de)各種方(fang)法進行焊(han)接。焊(han)接時(shi)(shi)輸(shu)入(ru)的(de)(de)熱(re)(re)量應盡量小，避(bi)免晶粒過分長大，影響焊(han)縫(feng)和熱(re)(re)影響區的(de)(de)強度(du)。為(wei)避(bi)免焊(han)接時(shi)(shi)熱(re)(re)金(jin)屬與空氣(qi)接觸，電弧、焊(han)縫(feng)金(jin)屬、焊(han)縫(feng)背面惰性氣(qi)體保(bao)護(hu)非常重要，因(yin)為(wei)氮(dan)化鉻的(de)(de)形成會降低耐蝕性。此(ci)鋼(gang)焊(han)接還應注意，焊(han)接前整個清潔(jie)焊(han)縫(feng)，減小氣(qi)孔的(de)(de)出現，MMA焊(han)時(shi)(shi)，焊(han)條充分干(gan)燥，使用(yong)適宜(yi)保(bao)護(hu)氣(qi)體。

七、應用(yong)

  00Cr18Mo2，高純Cr18Mo2不(bu)銹(xiu)鋼主要用作食(shi)品加工(gong)設備，熱交換(huan)器，熱水罐(guan)和(he)太陽能收集面板等。
