香蕉视频app免费下载

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉視頻app免費下載:馬氏體不銹鋼，是馬氏體香蕉視頻app免費下載:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一(yi)、化學成分(fen)

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的(de)化學成分見表(biao) 3-75。

二、室溫力學性能(neng)

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼標準規(gui)定的室溫力學性能和(he)實(shi)測值(zhi)分別(bie)叫表(biao) 3-76 和(he) 表(biao) 3-77。

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的(de)室(shi)溫力學(xue)性能可通過(guo)熱處理工藝予(yu)以調整，熱處理工藝條(tiao)件與室(shi)溫力學(xue)性能的(de)影響見表3-78和圖3-23至圖3-25。

三、高溫(wen)力學(xue)性能

  不同熱處(chu)理狀(zhuang)態下的1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的高溫(wen)瞬時(shi)拉(la)伸性(xing)能見表(biao)3-79至(zhi)表(biao)3-81。

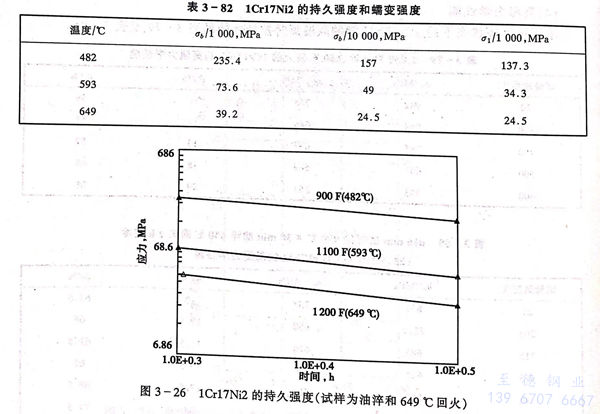

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強(qiang)度和(he)(he)蠕變強(qiang)度見表 3-82 和(he)(he) 圖 3-26。

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制成的螺(luo)旋彈簧的松(song)弛性(xing)能見圖(tu) 3-27 。

四、斷裂韌性

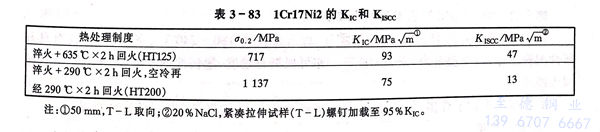

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷裂韌性和 Kiscc 值見(jian)表 3-83。

五、耐蝕(shi)性

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)耐蝕性見表 3-84。

六、工藝性能(neng)

 a. 熱加工

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的導(dao)熱性(xing)較差，低(di)于850℃加(jia)(jia)熱時應(ying)緩慢(man)。適宜(yi)的熱加(jia)(jia)工溫(wen)度為1130～1180℃，終加(jia)(jia)工溫(wen)度應(ying)大于850℃，熱加(jia)(jia)工后需緩冷或及時進行退火。

 b. 冷加(jia)工

  該鋼的冷(leng)加(jia)工(gong)硬化程度較(jiao)大(da)，冷(leng)加(jia)工(gong)微裂紋敏感性大(da)，冷(leng)拉(la)(la)時，變(bian)形量應控制在11％～18％，冷(leng)拉(la)(la)后(hou)應在8h內退(tui)火。

 c. 熱處理

    退火：730℃×（4-5）h，以≤20℃／h爐冷(leng)(leng)至650℃出爐空冷(leng)(leng)。

    淬火(huo)：1030～1050℃保溫后油冷(leng)或空(kong)冷(leng)。

    回火(huo)：要求硬(ying)度(du)在45～52HRC的(de)零件，回火(huo)溫(wen)度(du)為(wei)180～240℃，空冷(leng)；要求具(ju)有良(liang)好塑性的(de)模壓件，回火(huo)溫(wen)度(du)為(wei)240～280℃。亦可根據對硬(ying)度(du)、塑韌(ren)性的(de)要求，按圖(tu)3-23選(xuan)擇回火(huo)溫(wen)度(du)。

d. 焊接

   不適于焊(han)(han)接，如若焊(han)(han)接，焊(han)(han)前(qian)需經500～600℃預(yu)熱，焊(han)(han)后必須熱處(chu)理。

七、物(wu)理性能

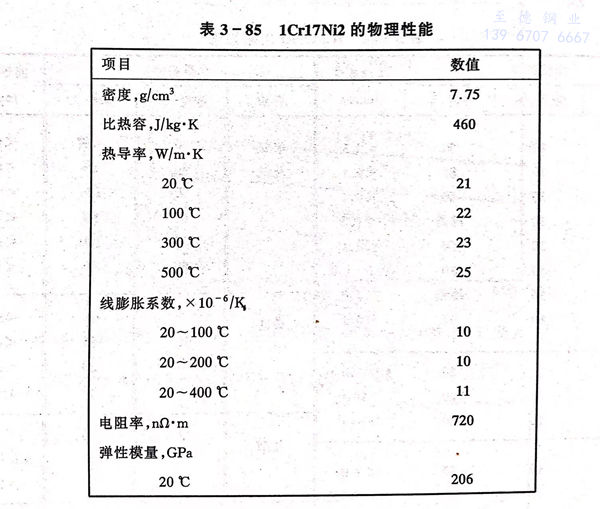

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的物理性能見(jian)表3-85。

八、應用

  主要(yao)用(yong)于耐蝕高強(qiang)度耐磨(mo)損部(bu)件，用(yong)它(ta)制作軸、泵、閥件、桿類(lei)、彈簧、緊固件等(deng)。
