馬氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼是一(yi)類(lei)可(ke)(ke)通(tong)過熱處理（淬(cui)火(huo)(huo)回火(huo)(huo)）對其(qi)性(xing)能(neng)進行調整的(de)不(bu)(bu)銹(xiu)鋼，通(tong)俗地(di)講是一(yi)類(lei)可(ke)(ke)硬化的(de)不(bu)(bu)銹(xiu)鋼，此類(lei)鋼具(ju)有高(gao)的(de)硬度、良好的(de)力學性(xing)能(neng)和不(bu)(bu)銹(xiu)性(xing)，這些特性(xing)決(jue)定了此類(lei)鋼必須(xu)具(ju)備(bei)兩個基(ji)本條(tiao)件：其(qi)一(yi)，在(zai)平衡相圖中必須(xu)有奧氏(shi)(shi)體(ti)相區(qu)存在(zai)；其(qi)二，為使鋼形成(cheng)耐(nai)腐蝕(shi)(shi)的(de)鈍化膜，鉻含(han)量必須(xu)在(zai)10.5％以上。馬氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼在(zai)淬(cui)火(huo)(huo)狀態下具(ju)有體(ti)心四方(fang)晶體(ti)結(jie)構（馬氏(shi)(shi)體(ti)），具(ju)有鐵磁性(xing)，在(zai)較弱腐蝕(shi)(shi)環(huan)境(jing)中具(ju)有耐(nai)蝕(shi)(shi)性(xing)。鋼中的(de)鉻含(han)量可(ke)(ke)達18％，碳(tan)可(ke)(ke)以超過1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不(bu)銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹(xiu)鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。
一、化學成分(fen)
4Cr13、40Cr13 不銹鋼(gang)的化學成分(fen)見表3-45。
二(er)、室溫力學性能

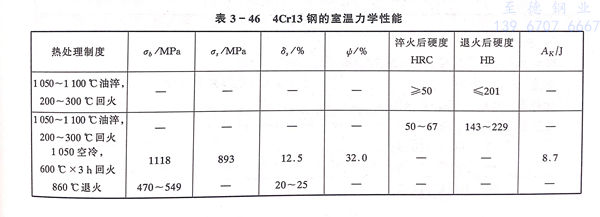

4Cr13、40Cr13 不銹鋼的室溫(wen)力學性(xing)能見表3-46。
三、高溫力學性能

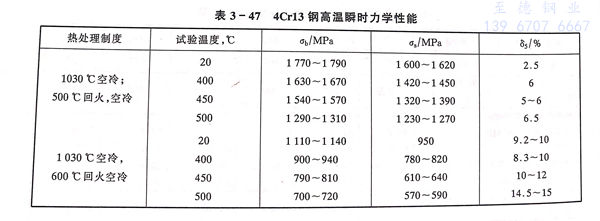

4Cr13、40Cr13 不銹鋼的高溫瞬(shun)時力學性(xing)能(neng)見表3-47。
四、抗松(song)弛性能

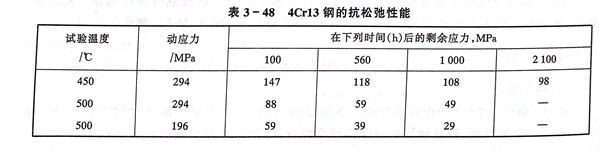

4Cr13、40Cr13 不銹(xiu)鋼的抗松(song)弛性能(neng)見表3-48。
五(wu)、耐蝕(shi)性和抗氧化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。
六、工藝性能
a. 熱(re)加工
4Cr13、40Cr13 不銹(xiu)鋼的熱加工工藝參數同3Cr13不銹(xiu)鋼。
b. 熱處(chu)理

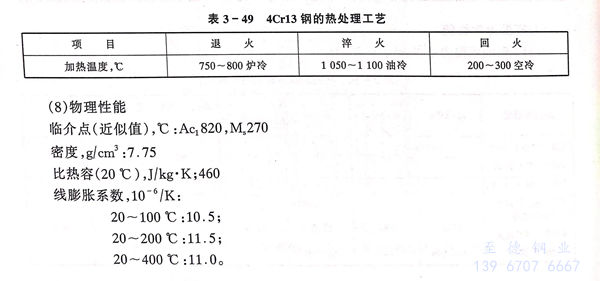

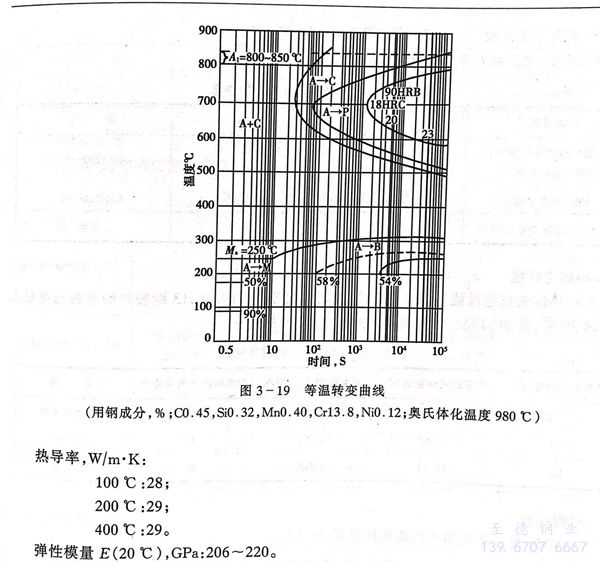

4Cr13、40Cr13 不銹鋼的(de)熱(re)處理工(gong)藝(yi)見(jian)表3-49。等溫轉(zhuan)變曲線見(jian)圖3-19。
七、物理性能
臨介點（近(jin)似值），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱容(rong)（20℃），J／kg·K；460
線膨脹系數，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導率(lv)，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性(xing)模(mo)量E（20℃），GPa：206～220。
八、應用
4Cr13、40Cr13 不(bu)銹(xiu)鋼(gang)主(zhu)要用(yong)于制(zhi)造外科醫療用(yong)具、醫用(yong)剪刀、軸承、閥門、彈簧等。4Cr13、40Cr13 不(bu)銹(xiu)鋼(gang)可(ke)焊性差，通(tong)常(chang)不(bu)制(zhi)造焊接(jie)部件。
地(di)點：浙江省麗水(shui)市松(song)陽縣工業園區三期永寧路
郵編：323400
電話：0577-28850550
手(shou)機：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江(jiang)至德鋼業有(you)(you)限公司 版權所有(you)(you)
