香蕉视频app免费下载

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的香蕉視頻app免費下載:馬氏體不銹鋼，較香蕉視頻app免費下載:1Cr13不銹鋼和2Cr13香蕉視頻app免費下載:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化學成(cheng)分

 3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的化學成分見表(biao)3-33。

二、室溫力學性能

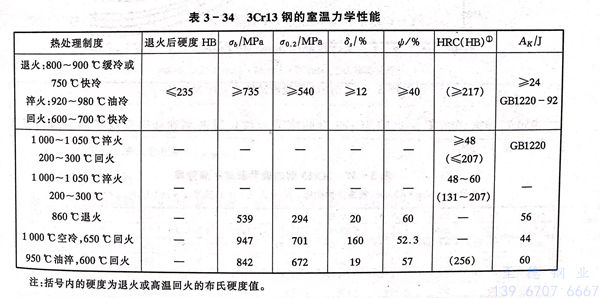

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室(shi)溫(wen)力學(xue)性能的標準規定值和實測結(jie)果見(jian)表3-34。

三、疲勞(lao)和斷裂韌性

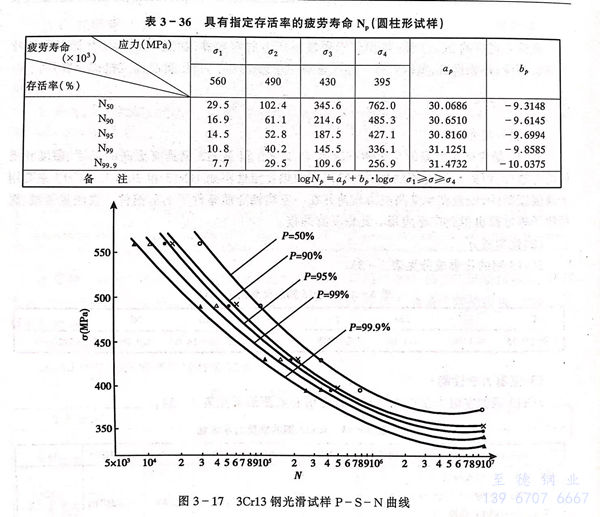

  950℃ 油淬 ，600℃ 回(hui)火的(de) 3Cr13不銹鋼的(de)彎曲疲(pi)勞性能見表 3-35、表 3-36 和(he) 圖(tu) 3-17。

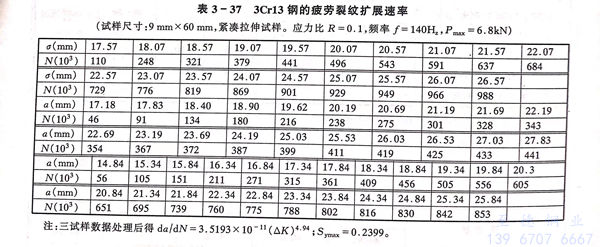

  950℃淬火(huo)、600℃回火(huo)的3Cr13鋼(gang)的疲勞裂紋擴(kuo)展(zhan)速(su)率和(he)(he)疲勞裂紋擴(kuo)展(zhan)門檻值見(jian)表(biao)3-37和(he)(he)表(biao)3-38。

  950℃油淬，600℃回火(huo)的3Cr13鋼(gang)的J1c測定(ding)結果列于表3-39。

四、高溫力學性能

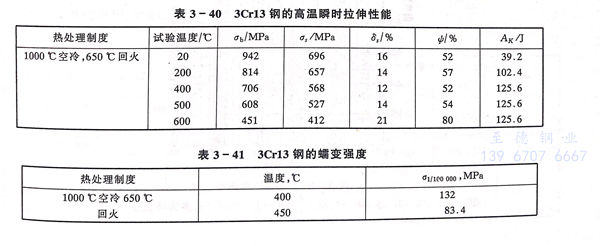

 3Cr13、30Cr13、SUS 420J2 不(bu)銹(xiu)鋼的高(gao)溫瞬時(shi)拉伸(shen)性(xing)能和蠕變性(xing)能分別(bie)見表3-40和表3-41。

五、抗松弛性能

  3Cr13、30Cr13、SUS 420J2 不銹鋼的抗松弛性能見表 3-42。

六、耐(nai)蝕性及抗氧化(hua)性能

 3Cr13、30Cr13、SUS 420J2 不(bu)(bu)銹(xiu)鋼(gang)在室溫的稀硝酸以及弱的有機(ji)酸中具(ju)有一定的耐蝕性，但不(bu)(bu)及1Cr13不(bu)(bu)銹(xiu)鋼(gang)和(he)2Cr13不(bu)(bu)銹(xiu)鋼(gang)。3Cr13不(bu)(bu)銹(xiu)鋼(gang)在750℃以下具(ju)有穩(wen)定的抗氧化性能。

七、工藝性能

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的熱加工溫(wen)度范圍(wei)為850～1200℃，適(shi)宜的熱加工加熱溫(wen)度為1160～1200℃，在850℃以前應緩慢(man)加熱，冷(leng)裝(zhuang)爐爐溫(wen)應小于800℃。熱加工后緩冷(leng)或及時退火。

 b. 冷(leng)加工

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的(de)冷加工(gong)性較(jiao)差(cha)，不(bu)推薦(jian)冷加工(gong)操作(zuo)，但3Cr13不(bu)銹鋼可生產冷拉(la)材，冷軋板帶(dai)和絲材。

 c. 熱處理

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱處(chu)理制度和(he)等溫轉變曲線見表(biao)3-43和(he)圖(tu)3-18。

八(ba)、物理性能

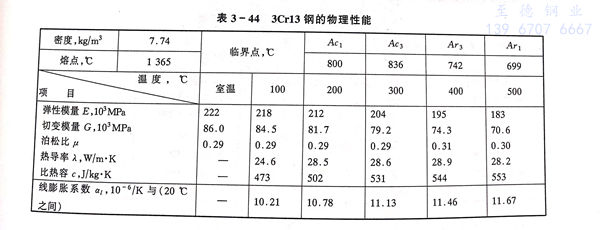

  3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)物理性能見(jian)表 3-44。

九、應用

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼主要應用(yong)于承受高載荷(he)的(de)(de)(de)結構件以及承受高應力機(ji)械(xie)載荷(he)并存腐蝕(shi)介質的(de)(de)(de)磨損(sun)件，如300℃以下工作的(de)(de)(de)刀具、彈簧；400℃以下工作的(de)(de)(de)軸、螺栓、閥門(men)、軸承等。
