香蕉视频app免费下载

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼是(shi)一種在馬氏體基體上析出Cr₂N強化(hua)的半奧氏體香蕉視頻app免費下載:沉淀硬化不銹鋼。它(ta)具有(you)高(gao)的強度和良好的韌性，適(shi)宜制作中(zhong)溫高(gao)強度部件。

一、化(hua)學成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的化學(xue)成(cheng)分(fen)見表5-98。

二(er)、室(shi)溫力學性能

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的(de)室(shi)溫力學性(xing)能指標見表5-99。

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的典型室溫力學性能指標見表(biao)5-100。

三、疲勞性能

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的疲勞性能見表 5-101 。

四、高(gao)溫(wen)力(li)學性(xing)能

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼(gang)的拉伸性能與熱處理(li)條(tiao)件相關，并取決于(yu)試驗條(tiao)件，見表(biao)5-102、表(biao)5-103和圖5-24。

 退火態薄板的高溫承載強度見圖 5-25 和 表 5-104 。

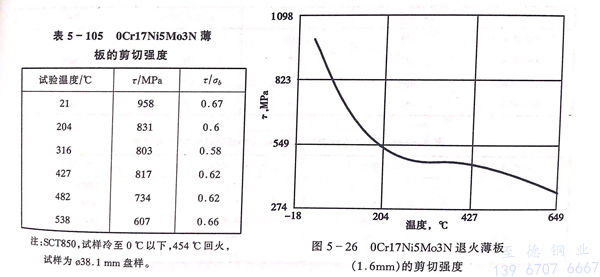

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的高溫剪切(qie)強(qiang)度見(jian)表 5-105 和 圖 5-26 。

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫沖擊(ji)性(xing)能見表 5-106。

  溫度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的硬度的影響(xiang)見(jian)圖 5-27 。

  持久(jiu)性能(neng)見(jian)表 5-107 和 5-108 。

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼(gang)的蠕變(bian)性能見表(biao) 5-109 。

五、低溫(wen)性能

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的低(di)溫拉(la)伸性能(neng)和沖(chong)擊性能(neng)見(jian)圖 5-28 和 圖 5-29 。

六、耐蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七、工藝性能

  熱(re)加(jia)工和冷加(jia)工性能與0Cr15Ni7Mo2Al 不銹鋼(gang)相近(jin)。

  熱處理(li)(li)較為復雜，推薦采用下述熱處理(li)(li)程序，見表5-110。

  可采用焊接奧(ao)氏體不銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物理性(xing)能

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理性能見(jian)表(biao)5-111至表(biao)5-114和圖5-30、圖5-31。

九、應用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼主(zhu)要應用(yong)于要求(qiu)高強度并且有適度耐蝕性的結(jie)構部件和裝備。如(ru)壓力(li)容器、飛機水管；飛行器結(jie)構骨架，如(ru)艙壁(bi)、隔板(ban)和加強桿肋板(ban)；噴氣發(fa)動機壓縮機葉片和高溫彈簧等。
