香蕉视频app免费下载

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹鋼基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一、化學成分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二、室溫力學性能

  技術標(biao)準中(zhong)所規定(ding)的(de)室溫(wen)力學性能見表(biao)(biao)5-21。一些實測數據(ju)見表(biao)(biao)5-22至表(biao)(biao)5-25。溫(wen)度對其沖擊性能的(de)影(ying)響見表(biao)(biao)5-26。

三、疲(pi)勞和斷(duan)裂(lie)韌性(xing)

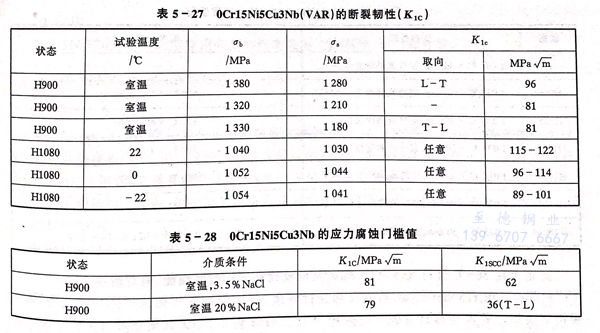

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四(si)、高溫力學性能

  不同熱(re)處理狀態(tai)的0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的高(gao)溫瞬時(shi)拉伸性(xing)能見表5-29。

五、耐蝕(shi)性

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝性(xing)能

  a. 熱加工

  0Cr15Ni5Cu3Nb、15-5PH 不銹鋼(gang)的(de)熱加(jia)工溫度(du)范圍為1000～1205℃，適宜的(de)熱加(jia)工溫度(du)為1175～1205℃。此(ci)鋼(gang)不含鐵素體，可以頂鍛(duan)鐓粗和展平(ping)鍛(duan)造(zao)。鍛(duan)后應快冷(leng)到30℃以下。

  b. 熱處理

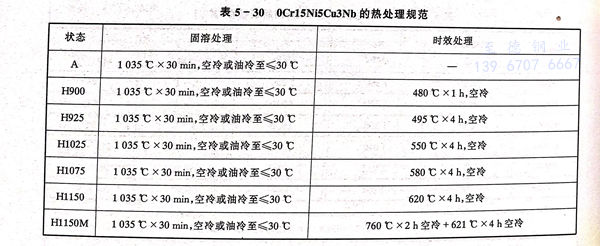

   0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹(xiu)鋼的熱處(chu)理規范見表(biao)5-30。

   此(ci)鋼可在565℃進行氣體(ti)氮化，提高其抗咬(yao)死性能(neng)和(he)耐(nai)磨性能(neng)，但對(dui)耐(nai)蝕性不利。

  c. 焊接(jie)

   0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹(xiu)鋼可以成功進行焊(han)(han)接，可采用惰性氣體保護焊(han)(han)和電阻焊(han)(han)，不(bu)宜采用氧炔焊(han)(han)。要(yao)求與(yu)母材等強度應采用W17-4PH焊(han)(han)條，如無此要(yao)求亦可采用308型電焊(han)(han)條。

七(qi)、物理性能(neng)

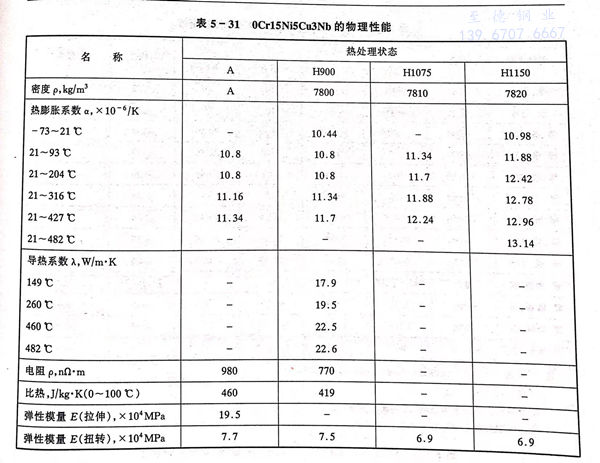

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應(ying)用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
