香蕉视频app免费下载

07Cr17Ni7Al、17-7PH、0Cr17Ni7Al

  07Cr17Ni7Al、17-7PH 不銹鋼是(shi)一(yi)種半奧氏體香蕉視頻app免費下載:沉淀硬化不銹鋼。此鋼具有良好冶金和制造加工工藝性能(neng)。由于鋼的(de)成分接近于18-8型香蕉視頻app免費下載:奧氏體不銹鋼，因此(ci)在固溶狀態下仍保留奧氏體組(zu)織，便于(yu)加工(gong)成形，此(ci)時的(de)組(zu)織處于(yu)亞穩定狀態，隨后經調整處理和時效(xiao)可(ke)獲得所需(xu)強(qiang)度和韌性，其強(qiang)度水(shui)平可(ke)達1600MPa。鋼中含(han)有17％Cr并含(han)有大量的(de)Ni，使其具有足(zu)夠的(de)耐蝕性和不銹性，大體上相當和接近于(yu)18-8型香蕉視頻app免費下載:不銹鋼的水(shui)平。(0Cr17Ni7Al) 17-7PH 不銹(xiu)鋼(gang)可用(yong)于(yu)350℃以下(xia)長期工作的不銹(xiu)鋼(gang)結(jie)構件、容器、管道、彈簧(huang)、膜片等。鑒于(yu)該鋼(gang)熱處(chu)理工藝(yi)復雜，在全世界范圍內有(you)被馬(ma)氏(shi)體(ti)時效不銹(xiu)鋼(gang)取代的趨勢，但(dan)目前(qian)仍具有(you)廣泛應用(yong)的領域。

 舊(jiu)國(guo)標(biao)：0Cr17Ni7Al   新國標：07Cr17Ni7Al  美(mei)標：S17700、631、17-7PH

一、化(hua)學(xue)成分(fen)

 07Cr17Ni7Al、17-7PH 不銹鋼的化學成分見表5-66。

二(er)、室溫(wen)力學(xue)性能

  不(bu)同標(biao)(biao)準(zhun)所規定的 07Cr17Ni7Al、17-7PH 不(bu)銹鋼的室溫力(li)學性(xing)能標(biao)(biao)準(zhun)見表5-67。

  07Cr17Ni7Al、17-7PH 不銹鋼(gang)的室溫(wen)力學性能見表 5-68，熱處理制(zhi)度對其室溫(wen)力學性能的影(ying)響見圖 5-15至(zhi)5-18 。

三、疲勞和斷裂(lie)韌(ren)性(xing)

  07Cr17Ni7Al、17-7PH 不(bu)銹鋼的疲勞性(xing)能(neng)見(jian)表5-69。斷裂(lie)韌性(xing)和應力(li)腐蝕門檻值見(jian)表5-70。

四(si)、高溫(wen)力學性能

 07Cr17Ni7Al、17-7PH 不(bu)銹鋼高溫瞬時拉伸性能見表 5-71 。

 鋼的持久強度和蠕(ru)變強度見表 5-72 。

五、低溫力學性能

 07Cr17Ni7Al、17-7PH 不銹鋼的低溫沖擊和拉伸性能(neng)見圖(tu)5-19和圖(tu)5-20。

六、耐蝕性(xing)

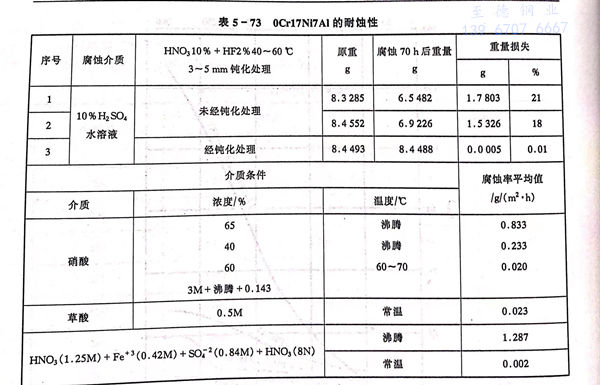

  07Cr17Ni7Al、17-7PH 不(bu)銹鋼的(de)耐(nai)蝕(shi)性(xing)介于(yu)18-8鋼和馬氏(shi)體不(bu)銹鋼之間，一(yi)些耐(nai)蝕(shi)性(xing)數據(ju)見表(biao)5-73，耐(nai)應力腐蝕(shi)性(xing)能見表(biao)5-70。

七、工藝性能

 a. 熱加工

   最高(gao)加熱溫(wen)度(du)(du)1150℃，鋼坯或鋼錠裝爐溫(wen)度(du)(du)不(bu)應(ying)高(gao)于600℃，開始熱加工(gong)溫(wen)度(du)(du)1100℃，終加工(gong)溫(wen)度(du)(du)≥950℃，冷卻(que)方式(shi)為(wei)空冷。

 b. 冷加(jia)工

 07Cr17Ni7Al、17-7PH 不(bu)銹鋼的加(jia)工硬(ying)化傾向(xiang)較大(da)(da)，在冷軋、冷拉拔或(huo)沖壓時，宜采(cai)用(yong)少道(dao)次大(da)(da)變形量并增加(jia)固溶處理道(dao)次。

 c. 熱(re)處(chu)理

  此鋼(gang)熱(re)處理工藝較復雜，可參照(zhao)圖5-41執行。根據實(shi)際需求，可靈(ling)活選擇熱(re)處理工藝，以達到對強度(du)和韌性的要求。

  對(dui)于薄壁零件，如殼體(ti)(ti)、筒體(ti)(ti)等宜采用TH1050工(gong)藝，因為這(zhe)種工(gong)藝不需要將已成形的零部件進(jin)行高溫調(diao)整處理(li)，從而避免了部件的氧化(hua)和變形。

  對(dui)于(yu)棒(bang)材宜選用RH950工藝，使其可獲(huo)得強度和韌(ren)性的(de)最佳配(pei)合。

  彈性元件采用(yong)CH900為宜，此工藝比較(jiao)簡單，利用(yong)冷(leng)拔或冷(leng)扎產(chan)品進(jin)行成形加工，而后進(jin)行低溫(wen)時效(xiao)，即可獲(huo)得(de)滿意的產(chan)品性能水平(ping)。

  為了降低缺(que)口(kou)敏感性和改善鋼(gang)的耐(nai)應力腐蝕性能，可采(cai)用過時效處(chu)理工藝，盡管(guan)強度水(shui)平有所降低，但綜合(he)性能得到提高。

 d. 焊接

 07Cr17Ni7Al、17-7PH 不銹鋼(gang)(gang)可(ke)(ke)進行電弧焊(han)(han)或電阻(zu)焊(han)(han)，惰性氣體保(bao)護焊(han)(han)是最佳工藝方法(fa)，可(ke)(ke)避免氧化和(he)減少鋁的(de)燒損，以(yi)利(li)提高接頭(tou)效率。該鋼(gang)(gang)通(tong)常在固溶狀態下焊(han)(han)接，焊(han)(han)前(qian)不必預熱，但焊(han)(han)后最好固溶處理，而后按(an)實際需求進行處理。焊(han)(han)縫(feng)強度(du)可(ke)(ke)達到基體強度(du)的(de)94％～100％（見表5-74），充填金屬同(tong)母材。此鋼(gang)(gang)亦可(ke)(ke)進行釬焊(han)(han)，焊(han)(han)料為銀一(yi)鋰，在900～940℃氬氣下進行焊(han)(han)接，焊(han)(han)后進行時效處理。

八、物理性能

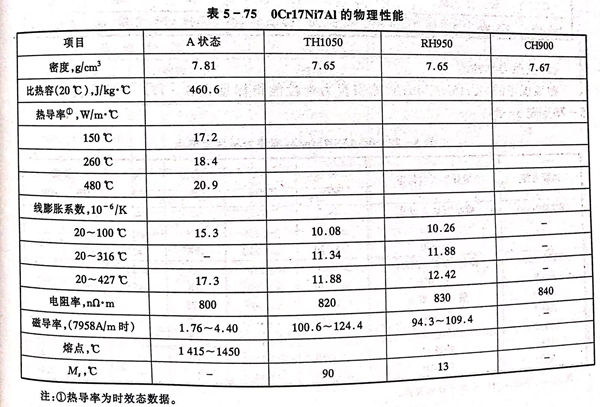

 07Cr17Ni7Al、17-7PH 不(bu)銹鋼的物(wu)理性能見(jian)表 5-75 。

九、應用

  在(zai)航(hang)空工業中(zhong)用(yong)(yong)于(yu)中(zhong)溫承力件(jian)，發動機反推裝置構(gou)(gou)件(jian)，閥(fa)膜及(ji)不銹彈性(xing)元件(jian)。此外在(zai)國外廣泛應用(yong)(yong)航(hang)空薄壁(bi)結構(gou)(gou)件(jian)、各種容器、導管、閥(fa)膜、船軸及(ji)壓(ya)氣(qi)機盤。在(zai)其他領(ling)域主要(yao)用(yong)(yong)于(yu)不銹、耐蝕高強度(du)結構(gou)(gou)件(jian)，容器，軸類，彈簧等。
